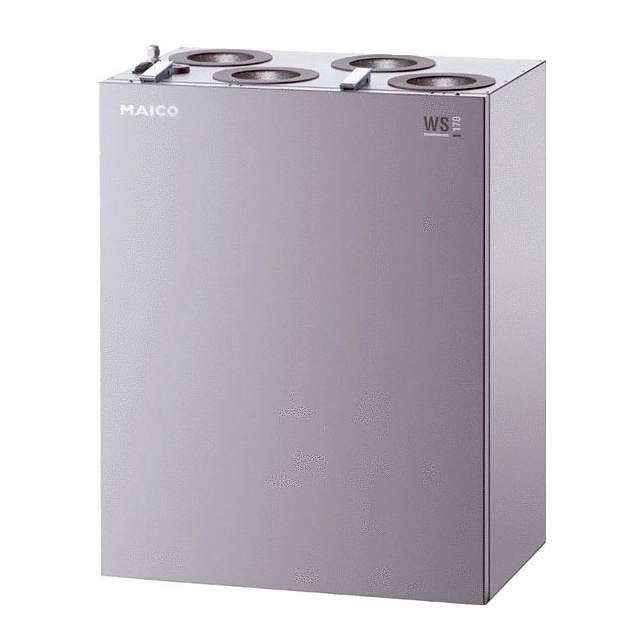

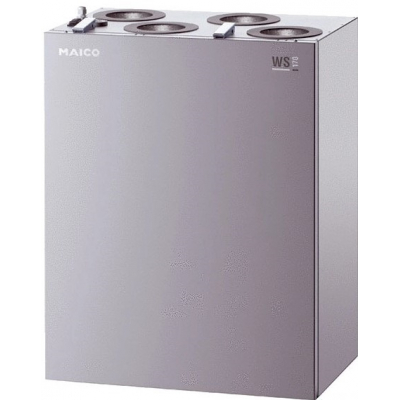

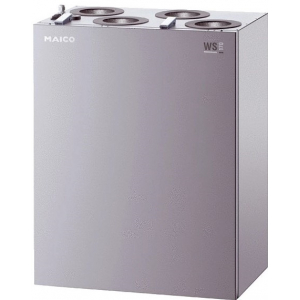

Приточно-вытяжная установка Maico WS 170 LET

Maico WS 170 LET - Краткая информация

Прибор централизованной вентиляции с очень эффективной рекуперацией тепла через перекрестный энтальпийный противоточный теплообменник, двигатели EC с регулировкой для поддержания постоянного объемного расхода, линии приточного и вытяжного воздуха слева, 4 x DN 125, вкл. пульт управления RLS 1 WR, 40–160 м³/ч, 23–46 м³/ч в интервальном режиме, возможно подключение к KNX, для подсоединения спирально-навивных труб (заказываются как принадлежности) необходимо 4 вставных соединителя SVR 125 или отвод 92°

WS 170 LET - Описание изделия

Стандартное исполнение

• прибор "Стандарт" с вентиляционным контроллером RLS 1 WR и фильтром G4 (наружный воздух, вытяжной воздух).
• Прибор в левом исполнении.

Характеристики

• Компактный, очень тихий и энергосберегающий прибор.
• Двигатели постоянного тока со встроенной автоматической регулировкой для поддержания постоянного объемного расхода.
• Максимально эффективная рекуперация тепла и экономия времени благодаря автоматической регулировке.
• Максимальная плотность воздуха. Высокая гибкость благодаря разным подключениям.
• Корпус из листовой стали с порошковым покрытием.
• Цвет – белый алюминий.
• Внутренняя обшивка – из термостойкого полимера (ЭРР) с исключительно высокими показателями звуко- и теплоизоляции. Кроме того, этот материал отличается гигиеничностью и отсутствием гигроскопичности. Проверено Институтом гигиены воздуха (Берлин) в соответствии с требованиями части 1 стандарта VDI 6022.
• Узкое устройство подходит, в частности, для установки на кухне.
• Возможна удобная замена фильтра без инструментов.

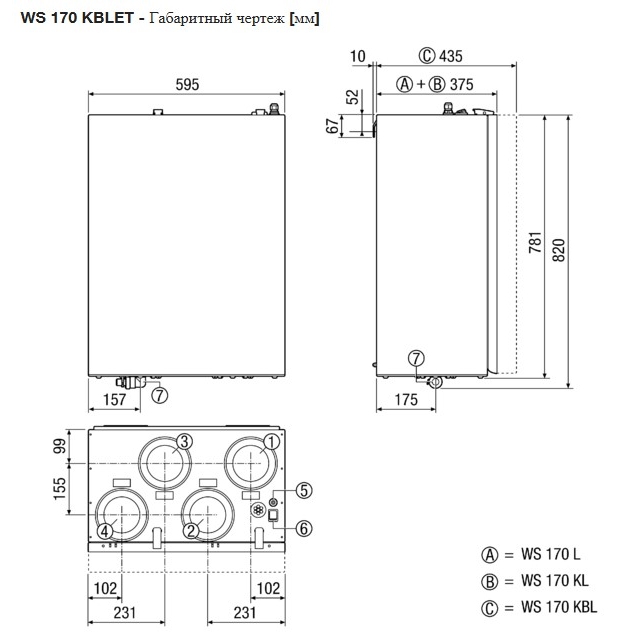

• 4 подсоединение воздуховода DN 125. Различные варианты оснащения вставными соединителями или трубными отводами (принадлежности).
• Возможно подключение к KNX.
• Возможно подключение к EnOcean (WS 170 KBR../WS 170 KBL..).
• Встроенный интерфейс MODBUS (WS 170 KBR../WS 170 KBL..).
• Разрешение DIBT (исключение WS 170..ET).
• Сертификат "пассивного дома" (исключение для WS 170 R../WS 170 L.. и всех WS 170..ET).

Пульт управления RLS 1 WR

• Объем поставки всех устройств WS 170.
• Переключение между 4 степенями вентиляции, индикация необходимости технического обслуживания, сообщение о неисправностях.
• Опциональный без выключателя/выключателя или с выключателем/выключателем
• Возможно параллельное подключение дополнительных пультов управления.

Цифровой пульт управления RLS D1 WR

• Опция для WS 170 R.., WS 170 L.., WS 170 KR.. и WS 170 KL.
• Управление и подача напряжения через 2-жильный кабель Bus.
• Цифровая индикация статуса, переключение между 4 степенями вентиляции, дата и время (недельная программа, функция "Plus", индикация необходимости технического обслуживания и уведомления о неисправностях).
• Функция "плюс" (летний режим работы): в экологичном режиме работает только вытяжной вентилятор; таким образом, потребляемая мощность снижается прибл. 50%.

Сенсорный пульт управления RLS T1 WS

• Опция для WS 170 KBR../WS 170 KBL.
• Поддерживается до 6 рабочих режимов.
• 2 автоматических режима (по датчику/по времени).
• 4 ручных рабочих режима (ECO для вытяжного воздуха / ECO для приточного воздуха / ВЫКЛ.).

air@home

• Устройства WS 170 KBR../WS 170 KBL.. оборудованы встроенным веб-сервером, возможно управление в мобильном режиме с помощью приложения из дома или в дороге, например, через смартфон.
• Отчеты в реальном времени, управление пользователями, управление и настройки с помощью веб-инструмента с планшета, ноутбука и ПК.
• Установки:
  • автоматический режим с учетом текущих потребностей/автоматический режим с управлением времени.
  • Ручной режим/ВЫКЛ.
  • Экологический режим приточного воздуха или режим вытяжного воздуха.
  • Запрос состояния фильтра, сообщение об ошибках.
• Требуется регистрация. Подробную информацию см. на сайте www.air-home.de.

Управление

• 3 датчика температуры на патрубках наружного удаляемого и приточного воздуха.
• 1 комбинированный датчик (температура и влажность) в патрубке для вытяжного воздуха.
• Встроенная функция защиты от переувлажнения.
• Плавная корректировка объемных затрат по необходимости.
• Возможность расширения дополнительных плат (например, ZP1, ZP2).

Modbus

• Приборы WS 170 KBR../WS 170 KBL.
• Встроенный интерфейс MODBUS обеспечивает интеграцию в инженерные системы здания.

Enocean

• Приборы WS 170 KBR../WS 170 KBL.
• Опциональный сменный модуль EnOcean E-SM для подключения вентиляционного устройства к миру EnOcean www.enocean-alliance.org.
• Данные передаются в частотном спектре 868,3 МГц.
• Сменный модуль E-SM поддерживает только следующие профили EnOcean Equipment Profiles (EEP): EEP A5-04-01, EEP A5-09-08, EEP A5-09-04, EEP F6-02-01.

KNX

• Все приборы WS 170 могут подключаться к инженерным системам KNX (www.knx.org).
• На WS 170 R../WS 170 L.. и WS 170 KR../WS 170 KL.. используется дополнительный исполнительный элемент KNX Fan Coil (обеспечивается заказчиком).
• На WS 170 KBR../WS 170 KBL.. используются опциональные принадлежности - сменный модуль KNX K-SM.

Теплообменник/рекуперация тепла

• Высокоэффективный перекрестный противоточный теплообменник из пластмассы (PS).
• Рекуперация тепла – до 95 процентов.
• Рекуперация воды до 66% (ET-приборы).
• Санитарно-эпидемиологический вывод (отсутствие бактерий, рост/передача вирусов) согласно стандарту VDI 6022, лист 1.
• Теплообменник с антимикробной защитой можно мыть водой.
• Приборы с энтальпийными теплообменниками не требуют подсоединения слива конденсата.

Защита от замораживания

• Предотвращение замораживания теплообменника при низких температурах.
• Высокоэффективная функция защиты от замораживания в исполнении "K" с помощью регулируемого по необходимости электрического калорифера предварительного нагрева PTC с модуляцией мощности.
• А для других исполнений, кроме "K", – с помощью отключения приточного вентиляторного блока.
• Рекомендация: прочие исполнения, кроме "К", целесообразно сочетать с рекуперацией тепла с помощью соляного теплообменника.

Вентиляторы

• Центробежные вентиляторы с загнутыми вперед лопатками для удаляемого или наружного воздуха.
• Энергоэффективные двигатели ЕС постоянного тока со встроенным регулятором устойчивости объемного расхода.
• Возможность контроля постоянства давления благодаря дополнительной опциональной плате ZP 2.

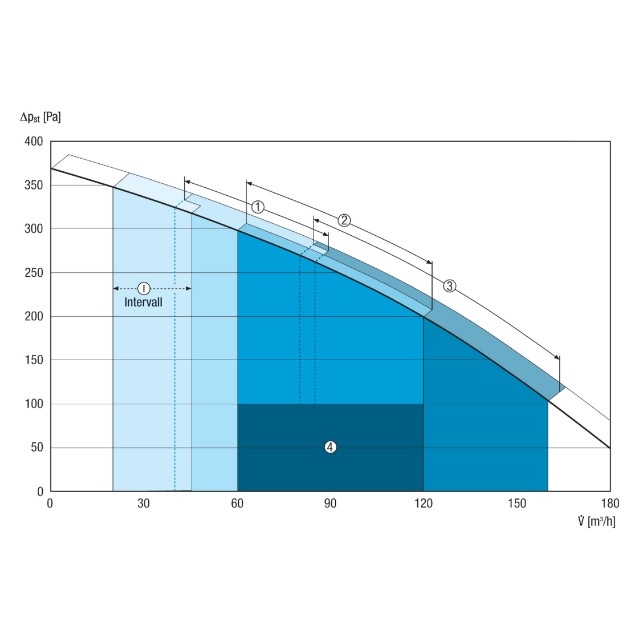

• Четыре ступени вентиляции для плавной настройки в диапазоне от 40 до 160 м³/час.

Инструкции по монтажу

• В объем поставки включен держатель стены, обеспечивающий удобный и очень быстрый монтаж.
• Крышка корпуса легко снимается благодаря удобным магнитным запорам.
• Предусмотреть установку шумоглушителей со стороны притока и вытяжки.
• Примечание: Приборы всех вариантов (например, "К") можно после установки переоборудовать с помощью опциональных компонентов, получив приборы других вариантов (например, "KRET").

Отвод конденсата

• Не нужно.
• Если конденсат не используется, закройте вытяжное отверстие.
