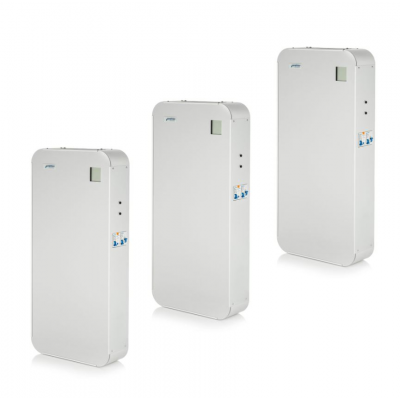

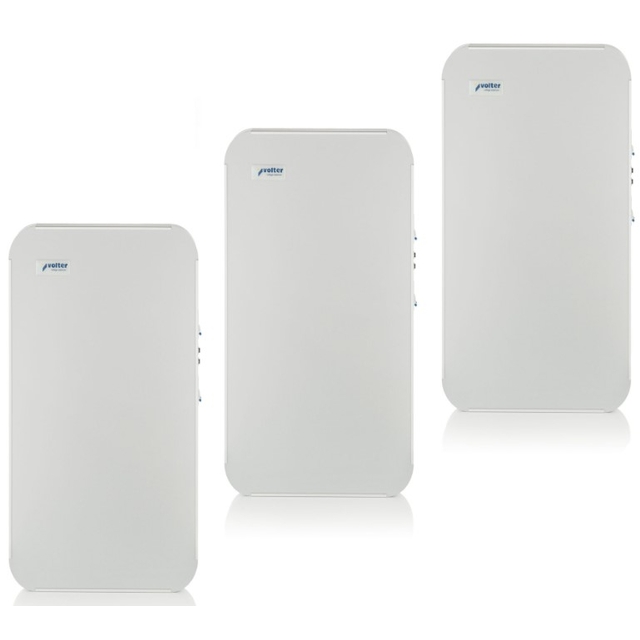

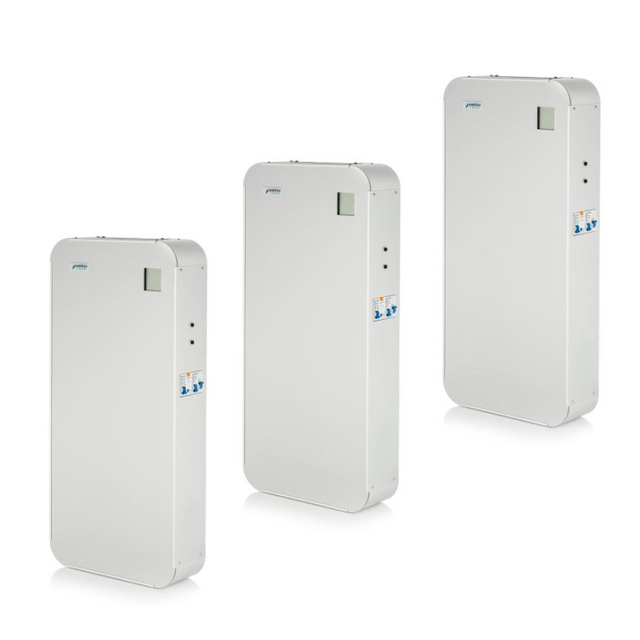

Volter СНПТТ Smart-27 (27 кВт 3 фазы) – трехфазный инверторный стабилизатор напряжения с максимальной мощностью 27 кВт , относящийся к серии Volter Smart . Это идеальный выбор в случаях, когда стабилизатор находится на видном месте : устройства серии Smart имеют компактные габариты, современный дизайн и оригинальный внешний вид .
Трехфазный стабилизатор Volter™ Smart-27 (3×9 кВт) сконструирован на базе трех однофазных стабилизаторов Smart по 9 кВт , соединенных по схеме «звезда» с обязательным подключением входной нейтрали . Каждая фаза работает независимо, что обеспечивает высокую надежность и гибкость системы.
Преимущества Volter Smart:
-
Допускается значительный перекос фаз на входе – каждый блок контролирует свою фазу независимо
-
Устойчивость к несимметричной нагрузке – по фазам от холостого хода до максимальной нагрузки.
-
Модульная конструкция – удобный монтаж и транспортировка трех однофазных блоков
-
Простое сервисное обслуживание – в случае неисправности одного блока в сервис отправляется только он, две другие фазы остаются стабилизированными
-
Гибкая конфигурация – возможность сборки трехфазной системы с однофазных стабилизаторов разной мощности по фазам в зависимости от реальной нагрузки
Принцип работы и конструктивные особенности
Инверторный принцип преобразования напряжения обеспечивает сверхвысокую плотность энергии – десятки киловатт на один кубический дециметр. Работа с большими мощностями в компактном корпусе требует активного охлаждения, поэтому стабилизатор оснащен вентиляторами с интеллектуальным управлением , скорость которых зависит от температуры силовых модулей.
Конструкция стабилизатора содержит оптимизированную систему вентиляционных каналов , что обеспечивает эффективное охлаждение даже при граничных рабочих температурах.
Повышенная помехоустойчивость достигается благодаря:
-
программной синхронизации,
-
защиты питания контроллера,
-
специальным мерам по повышению устойчивости коммутационных элементов к высоким скоростям изменения напряжения и тока.
Применение современных микроконтроллеров STM позволяет точно измерять напряжение и полностью устранить влияние импульсных помех и гармоник сети. Решения по управлению стабилизатором принимаются с быстродействием 1 мс , что в 20 раз быстрее периода сетевого напряжения .
Безопасность и защита
В инверторных стабилизаторах Volter не используются поддерживающие горение компоненты. Это единственные стабилизаторы на рынке без вентиляционных отверстий в силовой зоне , поэтому даже в случае аварийной ситуации ни одна искра не может выйти наружу.
Стабилизатор оснащен сверхбыстродействующей защитой от импульсов высокого напряжения . Даже в случае удара молнии устройство может выйти из строя, но гарантированно защитит подключенное оборудование .
Система защит включает:
- защиту от высокого входного напряжения;
- защиту от высокого выходного напряжения;
- защиту от низкого выходного напряжения;
- защиту от короткого замыкания;
- защиту от длительной перегрузки;
- защита от пробоя коммутационного элемента;
- тепловая защита;
- задержку повторного включения после кратковременного исчезновения питания (защита импульсных БП).
Принцип работы стабилизатора обеспечивает чистую синусоиду без искажений .
Механическая надежность и качество компонентов
Инверторный стабилизатор выполнен на стальном шасси толщиной 2 мм с ребрами жесткости , на которое крепится корпус из легких декоративных панелей. Все соединения выполнены по схеме винт-гайка , без саморезов и заклепок, что гарантирует высокую механическую прочность и стойкость к вибрациям .
Отсутствие массивного низкочастотного трансформатора делает стабилизатор значительно легче традиционных аналогов такой же мощности.
В платах управления и защиты используются сертифицированные компоненты ведущих мировых производителей : STM, Toshiba, Vishay, EPCOS, Fairchild и т.д. Пайка производится на профессиональном оборудовании PACE (США) , что полностью исключает перегрев радиоэлементов.
Характеристика :
Тип – инверторный
Фазность – три фазы
КПД, % – 98
Входящий диапазон – 110-380 В (на фазу)
Быстродействие, мс – 1
Уровень шума, дБ – 34-40, в зависимости от нагрузки
Максимальный ток А – 40
Максимальная мощность, кВт – 27
Способ монтажа – навесной
Охлаждение – принудительное
Входное напряжение – 220 В (на фазу)
Макс. мощность при Umin, кВт – 17,6
Точность стабилизации – ±0,5 %
Количество ступеней – бесступенчатое
Шаг стабилизации -
Отключение при Umin – 90 В (на фазу)
Отключение при Umax – 380±10 В (на фазу)
Отключение в транзите – 260±5 В
Задержка включения – 4,5-7,5 с

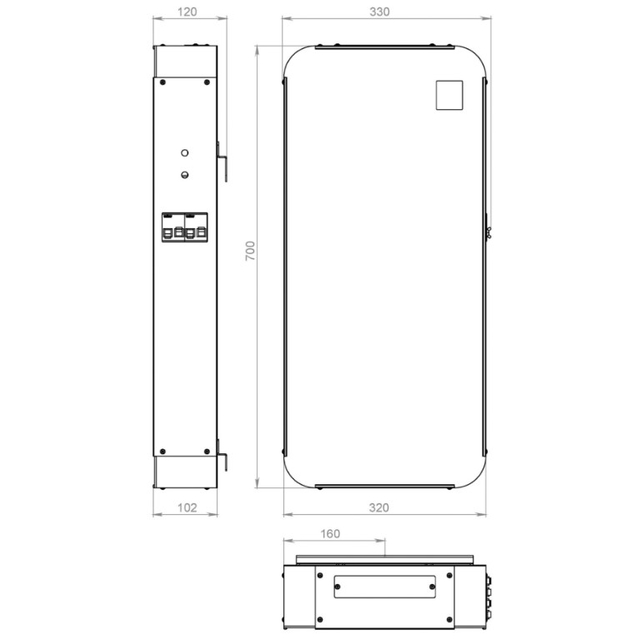

Габариты (ВхШхГ), мм - (700 х 320 х 120)*3
Масса, кг – 17,5*3
Класс защиты – IP20
Влажность, чуть больше – 40…80%
Цвет – серебристый металлик
Температурный диапазон – рабочий диапазон от плюс 1°С до 40°С в закрытом помещении.
