Volter СНПТТ Smart-21 (21 кВт 3 фазы) – трехфазный инверторный стабилизатор напряжения с максимальной мощностью 21 кВт, относящийся к серии Volter Smart. Это идеальный выбор в случаях, когда стабилизатор размещается на видном месте: устройства серии Smart имеют компактные габариты, современный дизайн и оригинальный внешний вид.

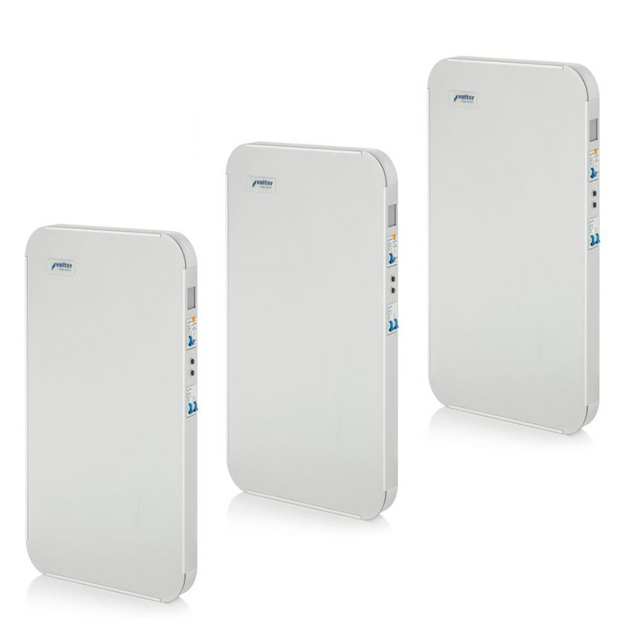

Трехфазный стабилизатор Volter™ Smart-21 (3×7 кВт) сконструирован на базе трех однофазных стабилизаторов Smart по 7 кВт, соединенных по схеме «звезда» с обязательным подключением входной нейтрали. Каждая фаза работает независимо, что обеспечивает высокую надежность и гибкость системы.
Преимущества Volter Smart:
-
Допускается значительный перекос фаз на входе – каждый блок контролирует собственную фазу независимо
-
Устойчивость к несимметричной нагрузке – по фазам от холостого хода до максимальной нагрузки
-
Модульная конструкция – удобный монтаж и транспортировка трех однофазных блоков
-
Простое сервисное обслуживание – в случае неисправности одного блока в сервис отправляется только он, две другие фазы остаются стабилизированными
-
Гибкая конфигурация – возможность сборки трехфазной системы из однофазных стабилизаторов разной мощности по фазам в зависимости от реальной нагрузки
Принцип работы и конструктивные особенности
Инверторный принцип преобразования напряжения обеспечивает сверхвысокую плотность энергии — десятки киловатт на один кубический дециметр. Работа с большими мощностями в компактном корпусе требует активного охлаждения, поэтому стабилизатор оснащен вентиляторами с интеллектуальным управлением, скорость которых зависит от температуры силовых модулей.
Конструкция стабилизатора содержит оптимизированную систему вентиляционных каналов, обеспечивающую эффективное охлаждение даже при предельных рабочих температурах.
Повышенная устойчивость к помехам достигается благодаря:
-
программной синхронизации,
-
защите питания контроллера,
-
специальным мерам по повышению устойчивости коммутационных элементов к высоким скоростям изменения напряжения и тока.
Применение современных микроконтроллеров STM позволяет точно измерять напряжение и полностью устранить влияние импульсных помех и гармоник сети. Решения по управлению стабилизатором принимаются с скоростью 1 мс, что в 20 раз быстрее периода сетевого напряжения.
Безопасность и защита
В инверторных стабилизаторах Volter не используются компоненты, поддерживающие горение. Это единственные стабилизаторы на рынке без вентиляционных отверстий в силовой зоне, поэтому даже в случае аварийной ситуации никакая искра не может выйти наружу.
Стабилизатор оснащен сверхбыстрой защитой от импульсов высокого напряжения. Даже в случае удара молнии устройство может выйти из строя, но гарантированно защитит подключенное оборудование.
Система защит включает:
- защиту от высокого входного напряжения;
- защиту от высокого выходного напряжения;
- защиту от низкого выходного напряжения;
- защиту от короткого замыкания;
- защиту от длительной перегрузки;
- защиту от пробоя коммутационного элемента;
- тепловую защиту;
- задержку повторного включения после кратковременного исчезновения питания (защита импульсных БП).
Принцип работы стабилизатора обеспечивает чистую синусоиду без искажений.
Механическая надежность и качество компонентов
Инверторный стабилизатор выполнен на стальном шасси толщиной 2 мм с ребрами жесткости, на которое крепится корпус из легких декоративных панелей. Все соединения выполнены по схеме винт-гайка, без саморезов и заклепок, что гарантирует высокую механическую прочность и устойчивость к вибрациям.
Отсутствие массивного низкочастотного трансформатора делает стабилизатор значительно легче традиционных аналогов такой же мощности.
В платах управления и защиты используются сертифицированные компоненты ведущих мировых производителей: STM, Toshiba, Vishay, EPCOS, Fairchild и др. Пайка выполняется на профессиональном оборудовании PACE (США), что полностью исключает перегрев радиоэлементов.
Характеристика:
Тип – инверторный
Фазность – три фазы
КПД, % - 98
Входной диапазон – 110-330 В (на фазу)
Скорость реакции, мс - 1
Уровень шума, дБ – 34-40, в зависимости от нагрузки
Максимальный ток А - 32
Максимальная мощность, кВт – 21
Охлаждение – принудительное
Способ монтажа - навесной
Выходное напряжение – 220 В (на фазу)
Макс. мощность при Umin, кВт – 10,5
Точность стабилизации – ±0,5 %
Количество ступеней – бесступенчатый
Шаг стабилизации -
Отключение при Umin – 90 В (на фазу)
Отключение при Umax – 330 В (на фазу)
Отключение в транзите - 260±5 В
Задержка включения – 4,5-7,5 с

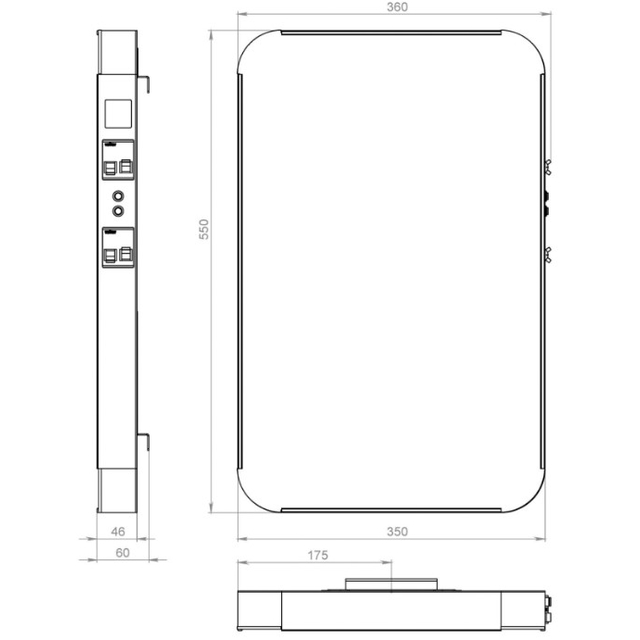

Габариты (ВхШхГ), мм - (555 х 360 х 60)*3
Масса, кг – 9,8*3
Класс защиты - IP20
Влажность, немного больше - 40…80%
Цвет - серебристый металлик
Температурный диапазон - Рабочий диапазон от плюс 1°С до 40°С в закрытом помещении
