CM 3-4 ARAE-AQQE CAAN

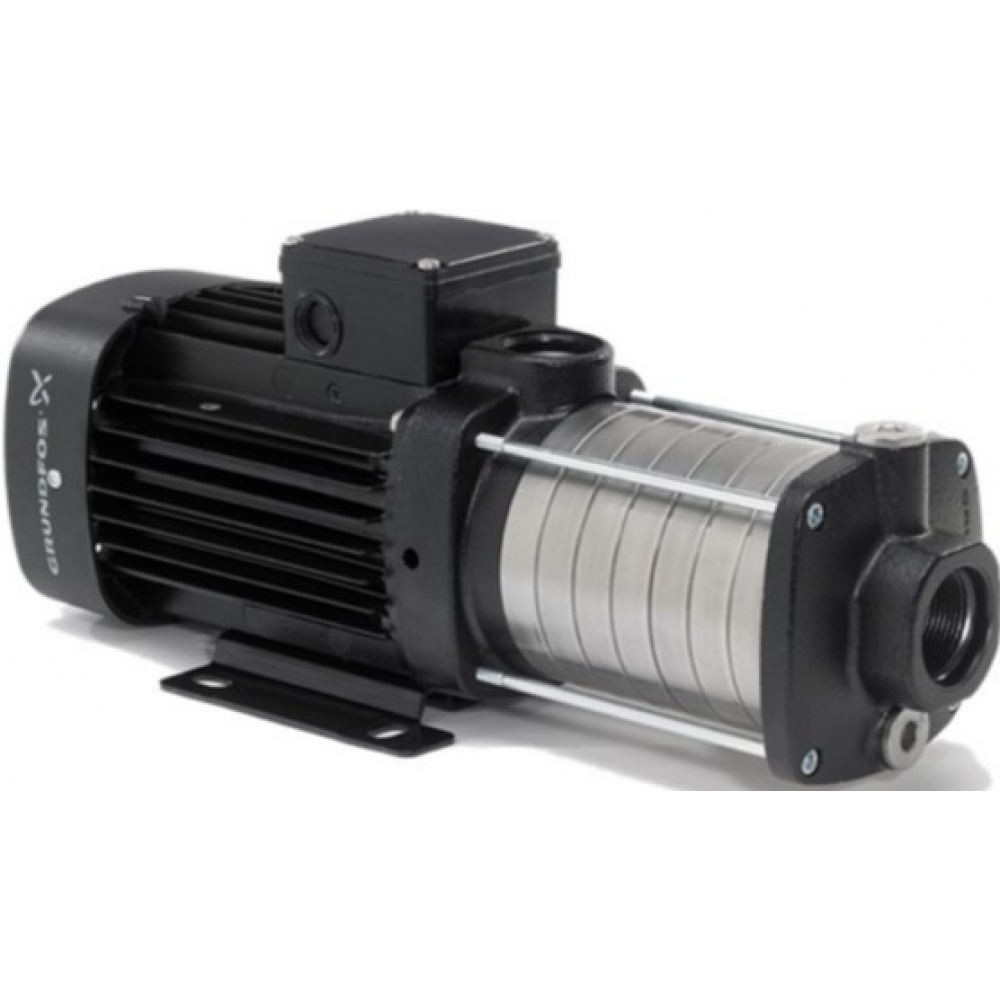

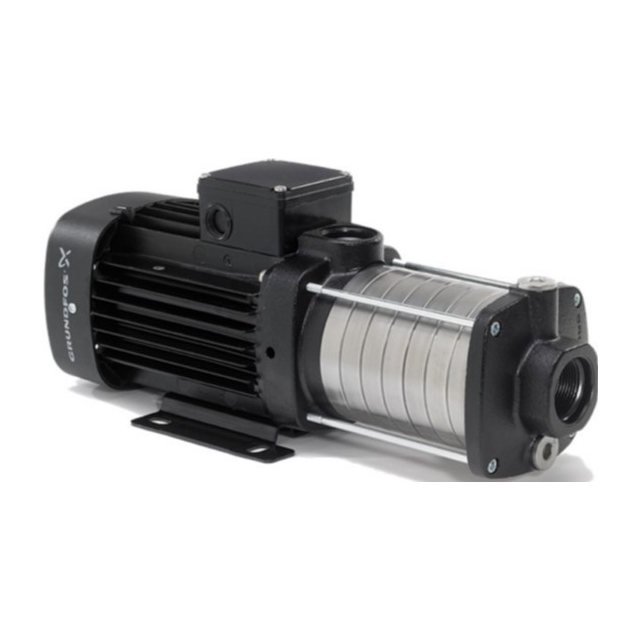

Компактный, надежный, горизонтальный, многоступенчатый насос центробежный с односторонним всасыванием, осевым всасывающим и радиальным напорным патрубками. Вал, рабочие колеса и камеры изготовлены из нержавеющей стали. Входная и выходная части изготовлены из чугуна. Торцевое уплотнение вала – специально разработанное несбалансированное кольцевое уплотнение. Трубное соединение осуществляется с помощью внутренней трубной резьбы Уитворта Rp (ISO 7/1). Насос оснащен однофазным асинхронным двигателем с вентиляторным охлаждением, устанавливаемым на лапах.
Жидкость:
- Рабочая жидкость – вода
- Диапазон температуры жидкости: -20 .. 90 °C
- Температура перекачиваемой жидкости: 20 °C
- Плотность – 998.2 кг/м³

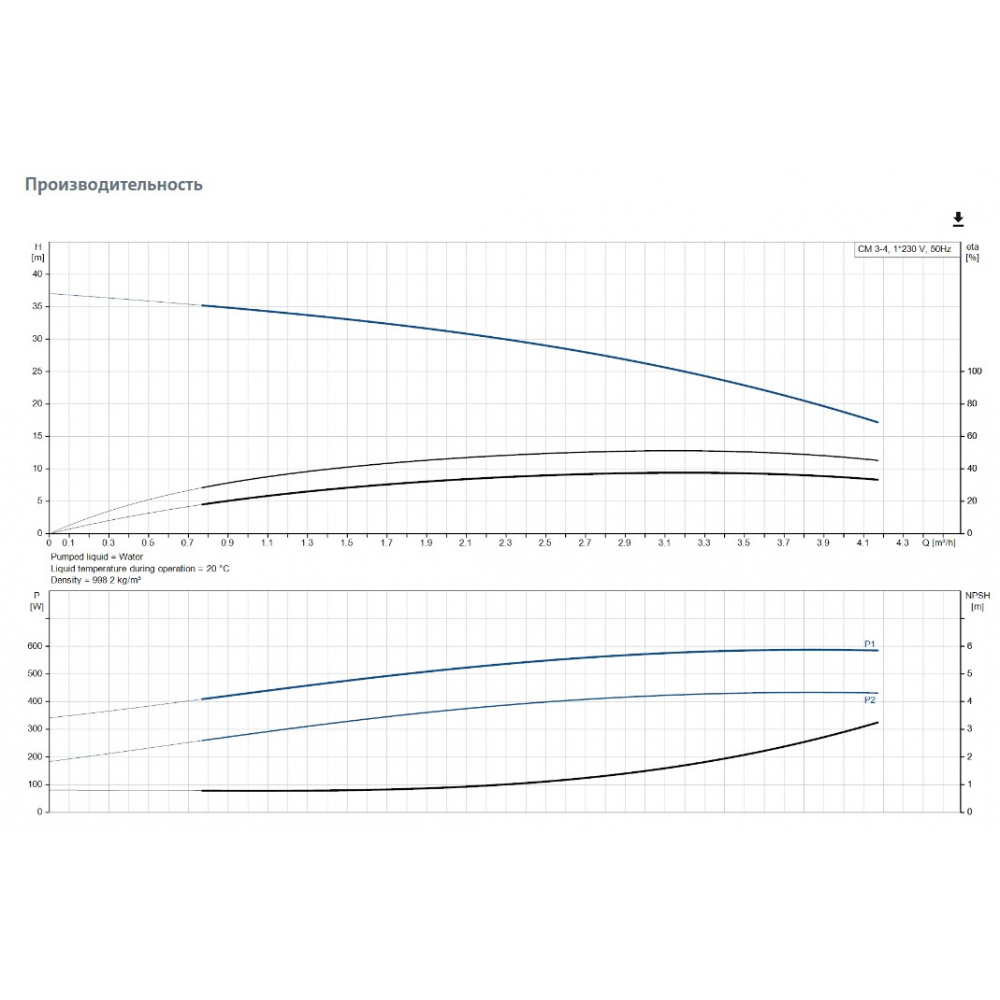

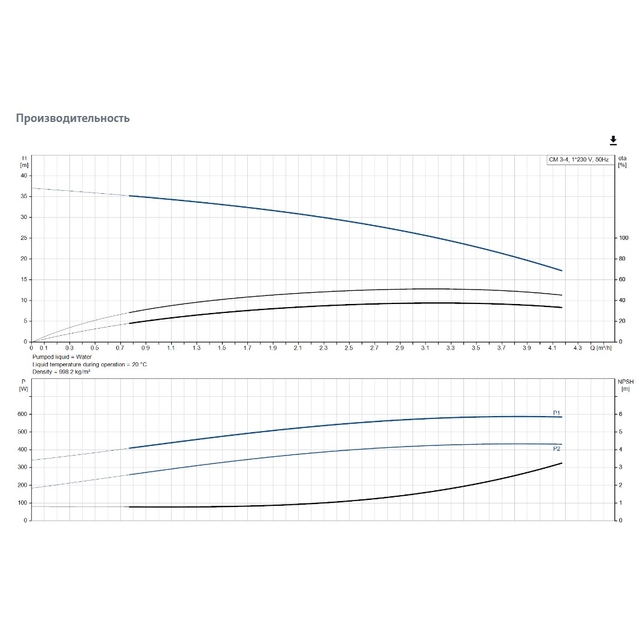

Технические данные:
- Скорость насоса, при которой рассчитаны его характеристики – 2900 об/мин
- Номинальный расход – 3.1 м³/час.
- Номинальный напор – 27,68 м
- Рабочие колеса – 4
Материалы:
- Корпус насоса – чугун EN-GJL-200, ASTM A48-25A
- Рабочее колесо – нержавеющая сталь EN 1.4301, AISI 304

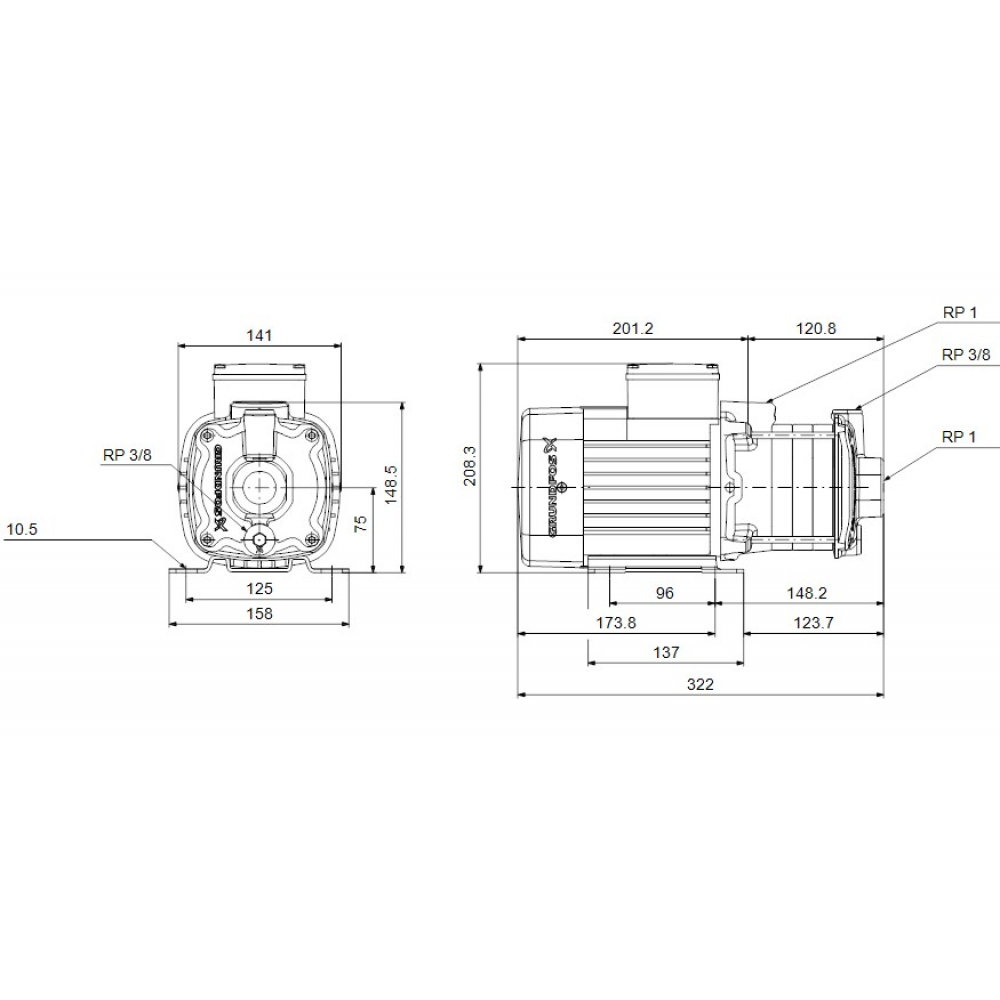

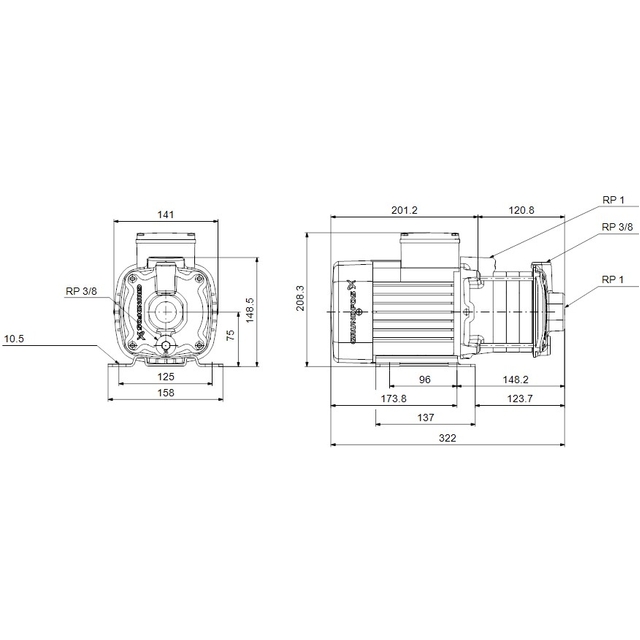

Монтаж:
- Диапазон температуры окружающей среды: -20 .. 55 °C
- Максимальное рабочее давление – 10 бар
- Максимальное давление при заданной температуре – 10 бар/90 °C
- Тип соединения – Rp
- Размер всасывающего патрубка – 1″
- Размер напорного патрубка – 1″
- Положение напорного патрубка – 12
- Код присоединения – R

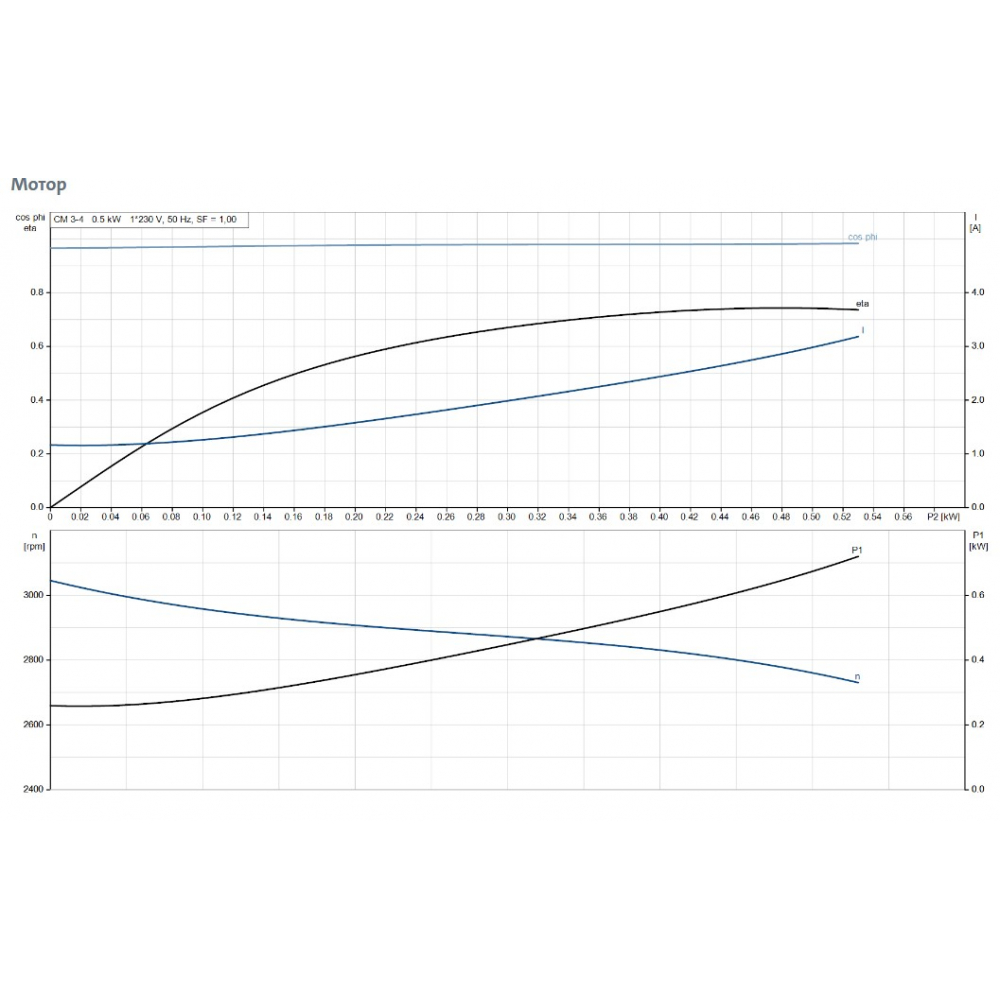

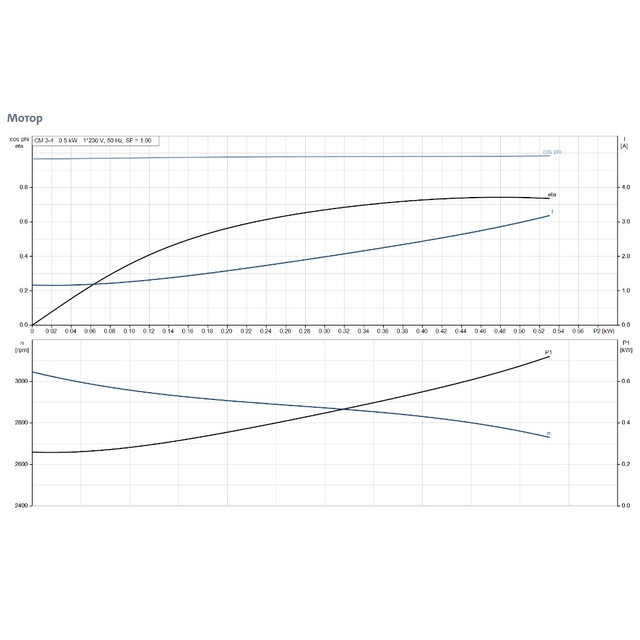

Данные электрооборудования:
- Стандарт электродвигателя – IEC
- Типоразмер – 71В
- Номинальная мощность – P2 – 0.5 кВт
- Частота питающей сети – 50 Гц
- Номинальное напряжение – 1 x 220-240 В
- Номинальный ток – 3.1-2.8 A
- Пусковой ток – 530 %
- Номинальная скорость – 2730-2740 об/мин
- Класс защиты (IEC 34-5) – IP55
- Класс изоляции (IEC 85) – F
- Стандарт. Ex-защита – PTO
