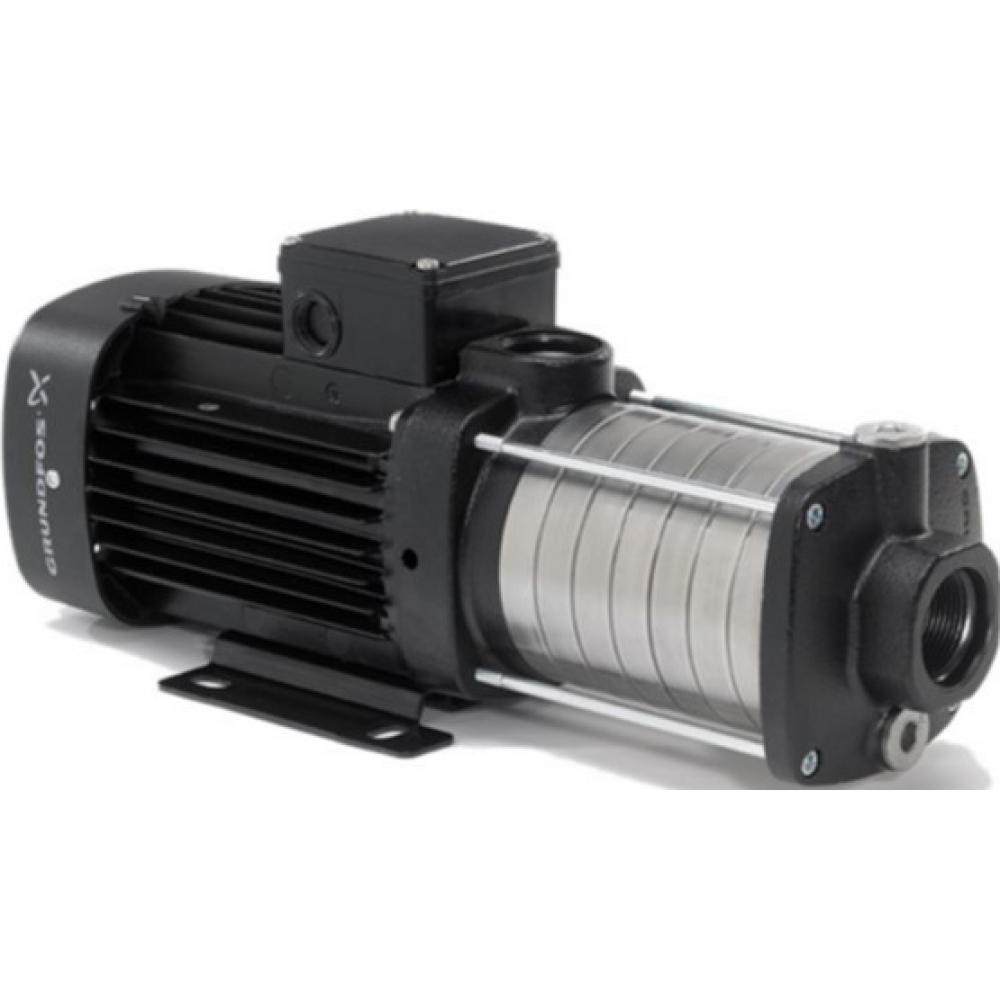

Поверхностный насос центробежный Grundfos CM 3-3 A-R-A-E-AQQE C-A-A-N (96807023)

CM 3-3 ARAE-AQQE CAAN

Насос CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 1-фазным, 220-240 V, 50 Гц, монтируемым на лапах двигателем. Насос с осевым всасывающим патрубком и радиальным выпускным патрубком, в частности, торцевым уплотнением вала особой конструкции в исполнении AQQE. Вал, рабочие колеса, камеры и пробки заливных отверстий сделаны из нержавеющей стали. Всасывающий и напорный патрубки изготовлены из чугуна.

Насос CM может работать как CME, если к электродвигателю подключить преобразователь частоты CUE. Более подробную информацию о CUE смотрите в Grundfos Product Center.

Жидкость:

• Рабочая жидкость – вода
• Диапазон температуры жидкости: -20 .. 90 °C
• Температура перекачиваемой жидкости: 20 °C
• Плотность – 998.2 кг/м³

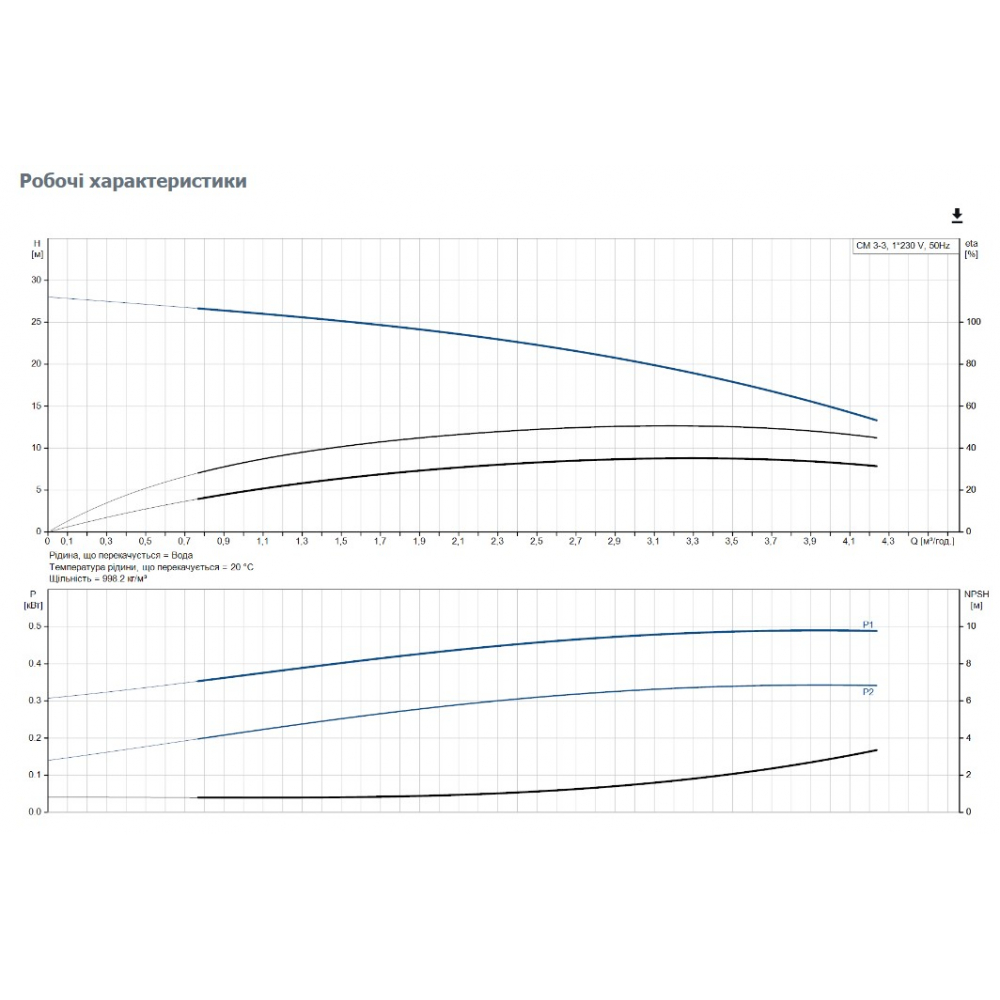

Технические данные:

• Скорость насоса, при которой рассчитаны его характеристики – 2900 об/мин
• Номинальный расход – 3.1 м³/час.
• Номинальный напор – 20,615 м
• Рабочие колеса – 3
• Первичное уплотнение вала – AQQE
• Маркировка уплотнения вала – AQQE

Материалы:

• Корпус насоса – чугун EN-GJL-200, ASTM A48-25A
• Рабочее колесо – нержавеющая сталь EN 1.4301, AISI 304
• Код материала – A
• Код резины – E

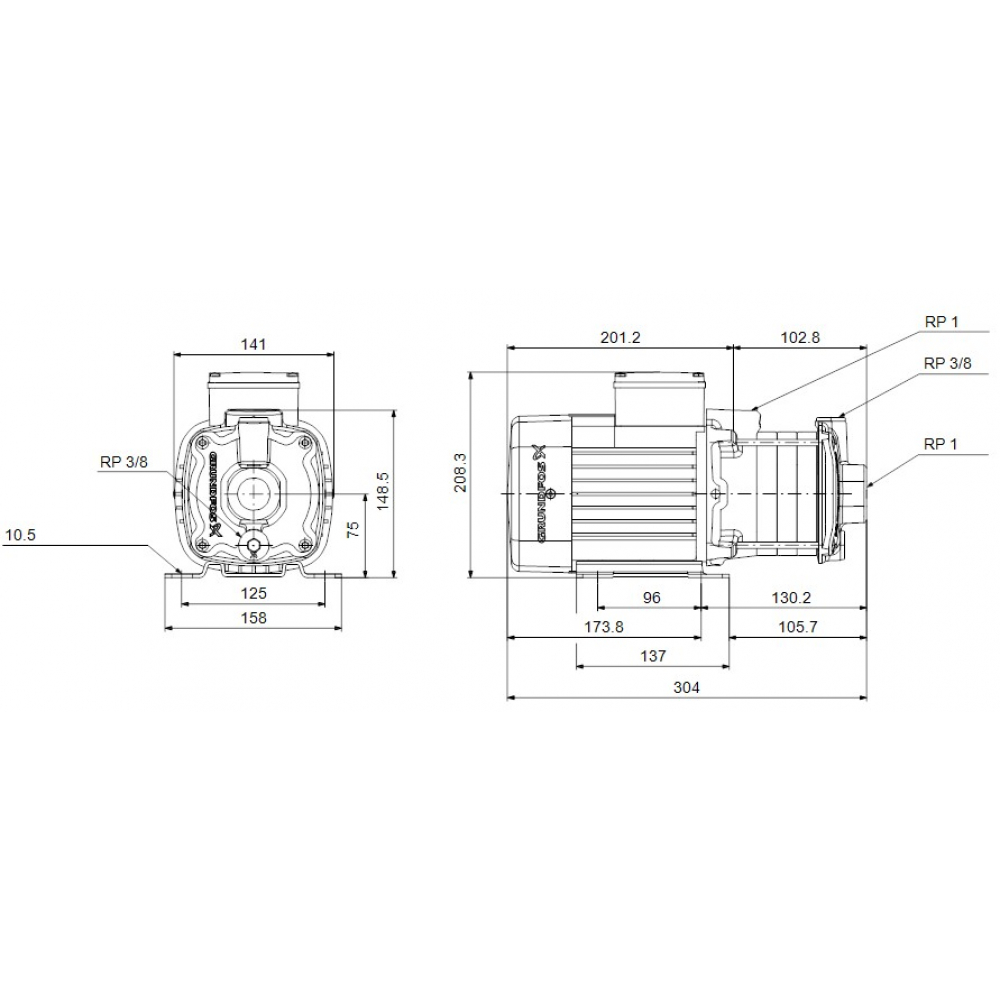

Монтаж:

• Диапазон температуры окружающей среды: -20 .. 55 °C
• Максимальное рабочее давление – 10 бар
• Максимальное давление при заданной температуре – 10 бар/90 °C
• Тип соединения – Rp
• Размер всасывающего патрубка – 1″
• Размер напорного патрубка – 1″
• Положение напорного патрубка – 12
• Код присоединения – R

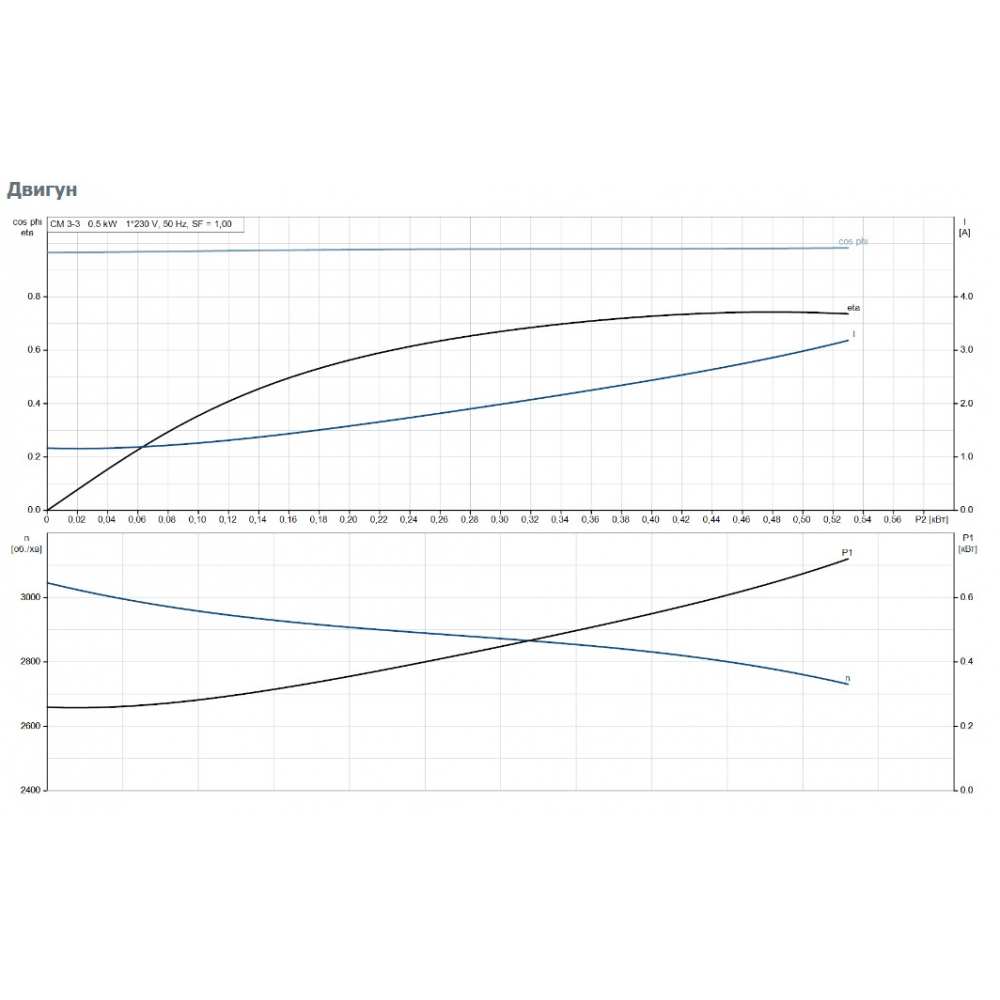

Данные электрооборудования:

• Стандарт электродвигателя – IEC
• Типоразмер – 71В
• Номинальная мощность – P2 – 0.5 кВт
• Частота питающей сети – 50 Гц
• Номинальное напряжение – 1 x 220-240 В
• Номинальный ток – 3.1-2.8 A
• Пусковой ток – 530 %
• Номинальная скорость – 2730-2740 об/мин
• Класс защиты (IEC 34-5) – IP55
• Класс изоляции (IEC 85) – F
• Стандарт. Ex-защита – PTO
