Щит с компонентами для защиты солнечной электростанции ETI 3 стринга, до 30 панелей

Комплект защиты для солнечных панелей на 3 стринга

Комплект защиты для солнечных панелей на 3 стринга — это готовое решение для комплексной защиты DC-части солнечной электростанции. Комплект предназначен для установки между фотомодулями и инвертором и обеспечивает защиту каждого из трёх стрингов от перегрузок, коротких замыканий и импульсных перенапряжений.

Все основные компоненты подобраны для работы в фотоэлектрических системах постоянного тока. В комплект входят оборудование ETI и Schneider Electric.

Комплект позволяет организовать отдельную защиту каждого из 3 PV-стрингов, что повышает безопасность и надёжность работы солнечной электростанции.

Технические характеристики и состав комплекта

Тип системы: фотоэлектрическая, DC
Количество стрингов: 3
Максимальное напряжение автоматических выключателей: 500 В DC
Максимальное рабочее напряжение ограничителей перенапряжения: 600 В DC
Предохранители: 20 А, 1000 В DC
Количество модулей щита: 36
Тип монтажа оборудования: DIN-рейка

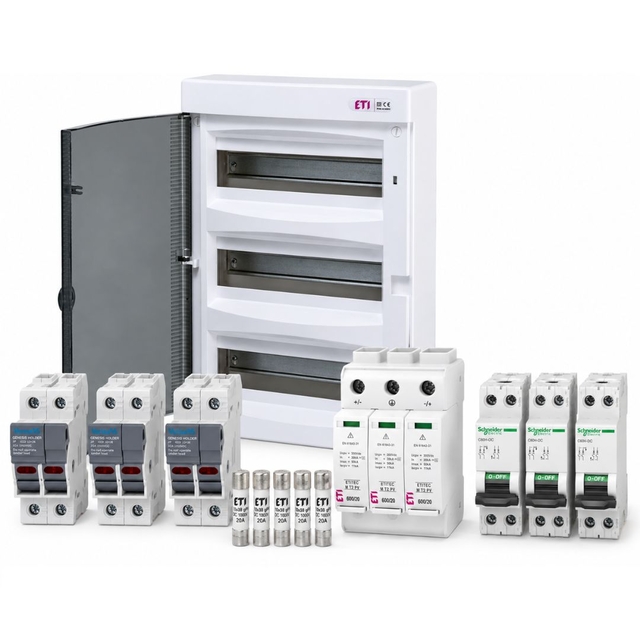

Состав комплекта:

• Распределительный щит ETI ECT 36PT, 36 модулей, прозрачные дверцы, арт. 1101004 — 1 шт.
• Держатель предохранителей ETI EFH 10 DC 2P 25A 1000V, арт. 2540203 — 3 шт.
• Предохранитель ETI CH 10×38 gPV 20A 1000V (30kA), арт. 2625085 — 6 шт.
• Ограничитель перенапряжения ETI ETITEC M T2 PV 600/20 Y, арт. 2440735 — 3 шт.
• Автоматический выключатель Schneider Electric C60H-DC 2P 25A 500V, арт. A9N61533 — 3 шт.

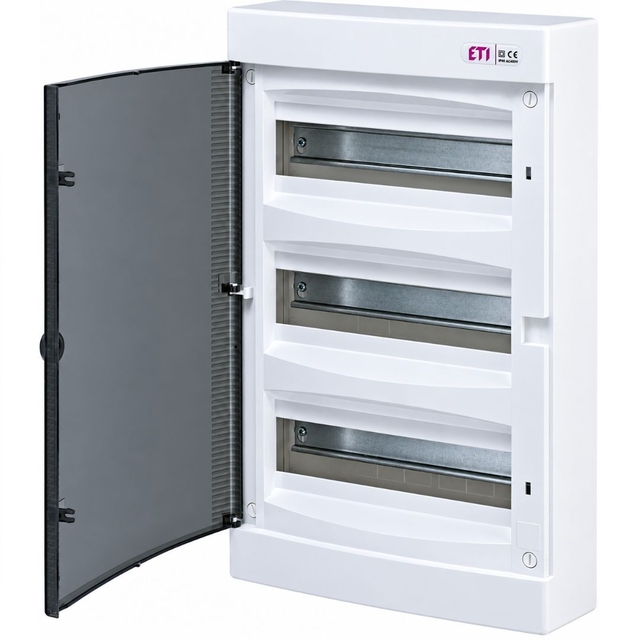

Щит распределительный ETI ECT 36PT (1101004)

Навесной распределительный щит на 36 модулей, предназначенный для установки модульного защитного и коммутационного оборудования.

Вместительный корпус позволяет удобно разместить оборудование для защиты трёх отдельных PV-стрингов. Прозрачные дверцы обеспечивают возможность визуального контроля состояния установленных устройств.

Технические характеристики:

• Количество модулей: 36
• Исполнение: 3 × 12 модулей
• Тип монтажа: навесной
• Установка оборудования: DIN-рейка
• Дверцы: прозрачные
• Клеммы PE/N: 15/15
• Габариты: примерно 482 × 287 × 112 мм
• Степень защиты: IP40

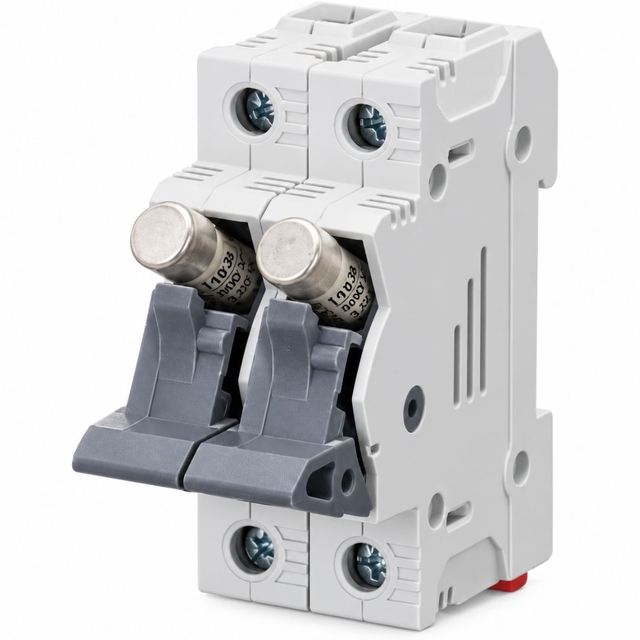

Держатель предохранителей ETI EFH 10 DC 2P 25A 1000V (2540203)

Двухполюсный держатель предохранителей, предназначенный для установки плавких вставок в цепях постоянного тока солнечных электростанций. Обеспечивает надёжную фиксацию предохранителей и возможность их безопасной замены при обслуживании системы.

В комплекте используется 3 держателя — по одному на каждый PV-стринг. В каждом держателе устанавливаются два предохранителя типоразмера 10×38 мм.

Технические характеристики:

• Номинальный ток: 25 А
• Номинальное напряжение: 1000 В DC
• Количество полюсов: 2P
• Типоразмер предохранителей: 10×38 мм
• Категория применения: DC-20B
• Монтаж: DIN-рейка 35 мм
• Сечение подключения: 1–25 мм²
• Температура эксплуатации: от -5°C до +40°C
• Стандарты: IEC 60947-1, IEC 60947-3, UL 4248
• Вес: 123 г

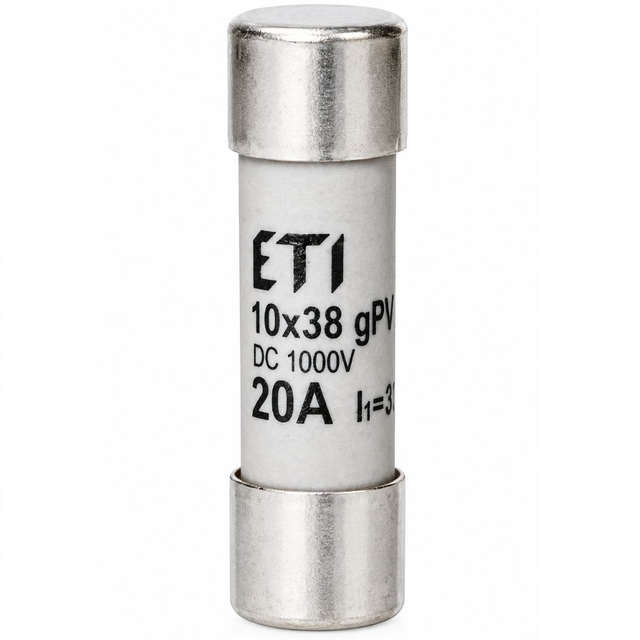

Предохранитель ETI CH 10×38 gPV 20A 1000V (2625085)

Специализированная плавкая вставка класса gPV, предназначенная для защиты фотоэлектрических модулей и кабельных линий от перегрузки и короткого замыкания.

Для трёх стрингов в комплект входит 6 предохранителей — по 2 на каждый стринг.

Технические характеристики:

• Номинальный ток: 20 А
• Номинальное напряжение: 1000 В DC
• Тип: gPV
• Типоразмер: 10×38 мм
• Отключающая способность: до 30 кА
• Стандарт: IEC 60269-6
• Рабочий интеграл Джоуля: 245 A²s
• Преддуговой интеграл: 86 A²s
• Мощность рассеивания: до 3,2 Вт

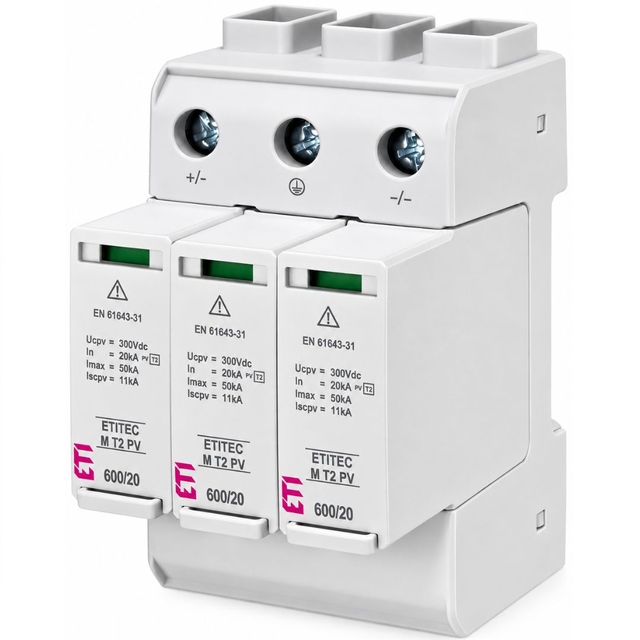

Ограничитель перенапряжения ETI ETITEC M T2 PV 600/20 Y (2440735)

Устройство защиты от импульсных перенапряжений, специально разработанное для DC-цепей фотоэлектрических систем.

В комплект входит 3 ограничителя перенапряжения — по одному для каждого PV-стринга.

Ограничители помогают защитить инвертор и другое оборудование солнечной электростанции от импульсных перенапряжений, которые могут возникать вследствие грозовых явлений или коммутационных процессов.

Технические характеристики:

• Тип: T2 / класс II
• Максимальное длительное рабочее напряжение Uc: 600 В DC
• Номинальный импульсный ток In (8/20): 20 кА
• Максимальный ток разряда Imax: 50 кА
• Уровень защиты Up: ≤ 2 кВ
• Количество полюсов: 3
• Технология: MOV
• Монтаж: DIN-рейка

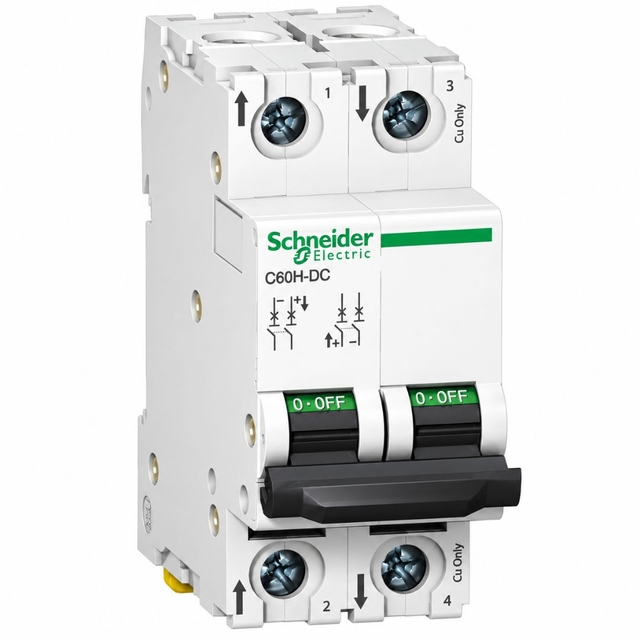

Автоматический выключатель Schneider Electric C60H-DC 2P 25A (A9N61533)

Двухполюсный автоматический выключатель для защиты цепей постоянного тока от перегрузки и короткого замыкания.

В комплект входит 3 автоматических выключателя — по одному на каждый стринг.

Технические характеристики:

• Номинальный ток: 25 А
• Количество полюсов: 2P
• Номинальное напряжение: до 500 В DC
• Отключающая способность: до 10 кА
• Характеристика срабатывания: C
• Тип расцепителя: термомагнитный
• Категория применения: A
• Монтаж: DIN-рейка
• Серия: Acti 9 C60H-DC

Преимущества комплекта

• Защита трёх независимых PV-стрингов в одном комплекте.
• 6 предохранителей gPV — по два на каждый стринг.
• Отдельный держатель предохранителей ETI для каждого стринга.
• Отдельный ограничитель перенапряжения ETI для каждого стринга.
• Отдельный DC-автомат Schneider Electric для каждого стринга.
• Защита от перегрузки, короткого замыкания и импульсных перенапряжений.
• Держатели предохранителей рассчитаны на работу в DC-цепях с напряжением до 1000 В.
• Просторный щит на 36 модулей обеспечивает удобное размещение компонентов.
• Основные компоненты защиты от ETI и Schneider Electric.
• Готовое решение, которое упрощает комплектацию и монтаж DC-защиты солнечной электростанции.

Комплект подходит для частных и коммерческих солнечных электростанций с тремя PV-стрингами. Допустимое количество солнечных панелей в каждом стринге зависит от характеристик фотомодулей, в частности напряжения Voc, температурных условий и допустимого DC-напряжения оборудования.

Монтаж оборудования рекомендуется выполнять квалифицированным специалистом с соблюдением требований к DC-системам и правил электробезопасности. Также необходимо предусмотреть правильное заземление и соответствующую защиту AC-части солнечной электростанции.

Купить комплект защиты для солнечных панелей на 3 стринга можно в интернет-магазине БТ-Сервис. Комплект включает щит ETI на 36 модулей, держатели предохранителей ETI EFH 10 DC, предохранители gPV 20A 1000V, ограничители перенапряжения ETI и автоматические выключатели Schneider Electric. Готовый комплект DC-защиты помогает защитить солнечные панели, кабельные линии и инвертор от короткого замыкания, перегрузки и импульсных перенапряжений.
