Комплект защиты для солнечных панелей на 1 стринг (до 10 панелей) – это готовое и сбалансированное решение для безопасной работы фотогальванической системы постоянного тока (DC). Все элементы комплекта подобраны для максимальной совместимости, что упрощает монтаж и обеспечивает надежную защиту оборудования. Используются комплектующие от европейского производителя ETI (Словения) и Schneider Electric, что гарантирует высокое качество и долговечность.
Этот комплект позволяет эффективно защитить инвертор, кабельные линии и солнечные панели от ключевых рисков – короткого замыкания, перенапряжения и атмосферных воздействий.
Технические характеристики и состав комплекта:
Тип системы: фотогальваническая (DC)
Количество стрингов: 1
Максимальное количество панелей: до 10
Степень защиты щита: IP40 (для установки в защищенных местах)

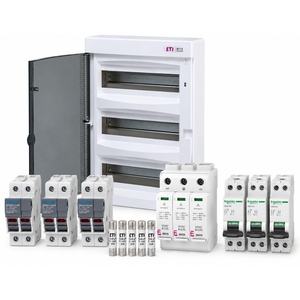

Состав комплекта:
Щит пластиковый внеш. ECT 12PT IP 40, ст. 1101001 - 1 шт.
Разъединитель EFH 10 2P 25A 1000V DC, арт. 2540203 - 1 шт.
Меры предохранителя CH 10x38 gPV 20A 1000V (30kA), арт. 2625085 - 2 шт.
Ограничитель перенапряжения ETITEC T2 PV 600/20 Y, арт. 2440735 - 1 шт.
Выключатель автоматический Schneider Electric C60H-DC 500V 25A, арт. A9N61533 - 1 шт.
Щит распределительный ETI ECT 12 PT (1101001)
Пластиковый щит для установки модульного оборудования в фотогальванических и электрических системах. Изготовлен из прочного ABS-пластика, устойчивого к механическим и температурным воздействиям.
Технические характеристики:
Номинальное напряжение: 400 В AC
Степень защиты: IP40
Класс изоляции: II(F)
Количество модулей: 12
Количество клемм: PE – 10, N – 10
Тип монтажа: навесной
Тип крепления оборудования: DIN-рейка TH35
Материал корпуса: ABS-пластик
Температурный диапазон: от -20°C до +70°C
Габариты: 287 × 236 × 112 мм
Цвет корпуса: белый, дверцы — прозрачные
Держатель предохранителей ETI EFH 10 DC 2P 25A 1000V (2540203)
Двухполюсный держатель предохранителей для установки в DC-цепях солнечных электростанций. Обеспечивает безопасную фиксацию и замену предохранителей.
Технические характеристики:
Номинальный ток: 25 А
Номинальное напряжение: 1000 В DC
Количество полюсов: 2
Типоразмер предохранителей: 10×38 мм
Категория применения: DC-20B
Стандарты: IEC 60947-1, IEC 60947-3, UL 4248
Монтаж: DIN-рейка 35 мм
Сечение подключения: 1–25 мм²
Температура эксплуатации: от -5°C до +40°C
Вес: 123 г
Предохранитель ETI CH 10x38 gPV 20A 1000V (2625085)
Плавка для защиты фотоэлектрических модулей и кабельных линий от перегрузок и коротких замыканий.
Технические характеристики:
Номинальный ток: 20 А
Номинальное напряжение: 1000 В DC
Тип: gPV (для солнечных систем)
Отключающая способность: до 30 кА
Стандарт: IEC 60269-6
Типоразмер: 10×38 мм
Рабочий интеграл Джоуля: 245 A²s
Преддуговой интеграл: 86 A²s
Мощность рассеяния: до 3.2 Вт.
Вес: 8.3 г
Ограничитель перенапряжения ETI ETITEC M T2 PV 600/20 Y (2440735)
Устройство защиты от импульсных перенапряжений для DC-цепей солнечных электростанций. Обеспечивает защиту оборудования от молнии и скачков напряжения.
Технические характеристики:
Тип: T2 (класс II)
Номинальное напряжение Uc: 600 В DC
Номинальный импульсный ток In (8/20): 20 кА
Максимальный ток разряда Imax: 50 кА
Уровень защиты Up: ≤ 2 кВ
Количество полюсов: 3
Технология: MOV (варистор)
Наличие индикации: да (утечка тока)
Глубина корпуса: 70 мм
Вес: 0.347 кг
Автоматический выключатель Schneider Electric C60H-DC 2P 25A (A9N61533)
Автоматический миниатюрный выключатель для защиты цепей постоянного тока от перегрузки и короткого замыкания.
Технические характеристики:
Номинальный ток: 25 А
Количество полюсов: 2P
Номинальное напряжение: до 500 В DC
Отключающая способность: до 10 кА (EN 60947-2)
Кривая отключение: C
Тип расцепителя: термомагнитный
Категория применения: A
Температура эксплуатации: стандартная для промышленных условий
Монтаж: DIN-рейка
Серия: Acti 9
Преимущества комплекта:
Готовое решение для защиты DC части солнечной электростанции без необходимости подбора компонентов.
Эффективная защита от короткого замыкания благодаря специализированным PV-предохранителям.
Надежная защита от импульсных перенапряжений и ударов молнии (ОПН), сохраняющая инвертор и другое оборудование.
Разъединитель обеспечивает безопасное отключение системы технического обслуживания.
Качественные европейские компоненты ETI и Schneider Electric гарантируют стабильную работу.
Компактное решение для небольших СЭС с одним стрингом.
Комплект оптимально подходит для приватных солнечных электростанций небольшой мощности или автономных систем с одним стрингом до 10 панелей.
Обратите внимание, что щит имеет степень защиты IP40, поэтому его рекомендуется устанавливать в помещении или в защищенном от влаги месте. Монтаж должен производиться квалифицированным электриком с соблюдением норм безопасности.
Для комплексной защиты системы следует также предусмотреть качественное заземление и защиту AC стороны.
