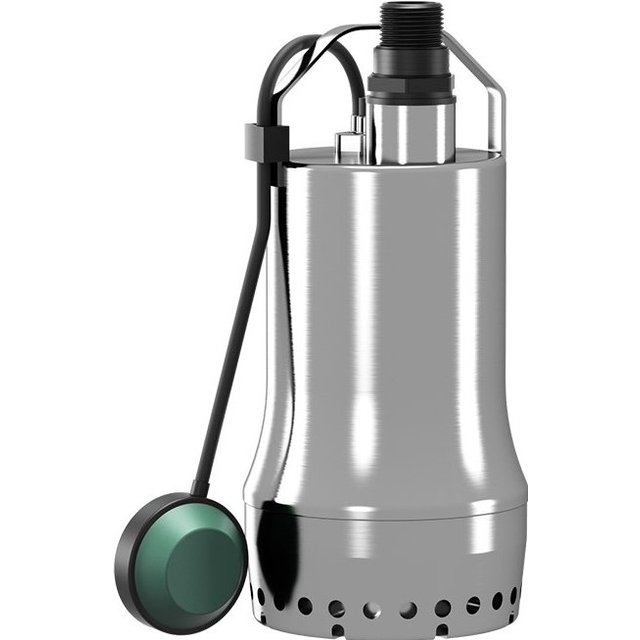

Wilo Drain TS 32/9A (П6) (6043943) – погружной насос для стационарной и переносной установки в погруженном состоянии. Насос с установленным поплавковым выключателем для полностью автоматической эксплуатации.
Применение:
Для перекачки в бытовых помещениях следующих жидкостей:
- сточные воды без содержания фекалий;
- Загрязненная вода (с небольшим количеством песка и гравия):
Тип:
Насос для отвода сточных вод с открытым многолопастным рабочим колесом и вертикальным резьбовым подключением. Корпус насоса и всасывающий фильтр из нержавеющей стали, рабочее колесо композитного материала. 1~ электродвигатель (охлаждение кожухом) со встроенным рабочим конденсатором и датчиком контроля температуры обмотки автоматически выключающего электродвигателя. Корпус электродвигателя из нержавеющей стали. Заполненная маслом камера с двойным уплотнением: со стороны электродвигателя установлено манжетное уплотнение вала, со стороны насоса – торцевое уплотнение. Кабель электропитания с выключателем поплавка и установленным штекером (CEE 7/7).
Комплект поставки:
- Насос
- Обратный клапан, предварительно смонтированный
- Подключение шланга входит в комплект
- Инструкция по монтажу и эксплуатации

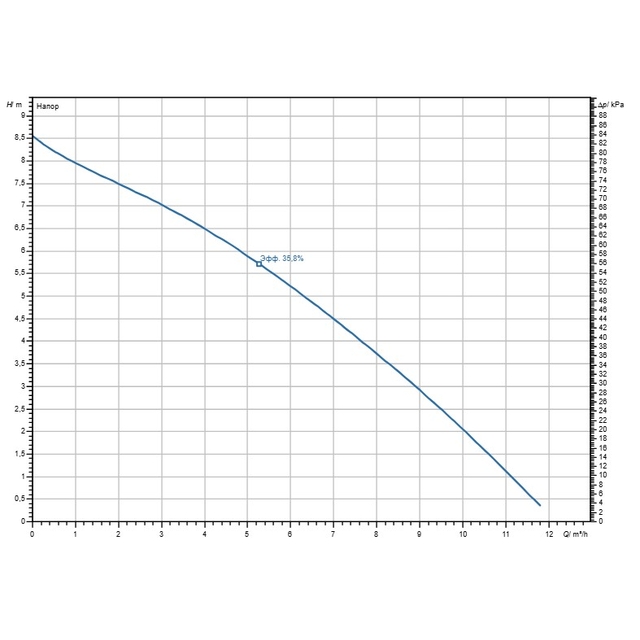

Гидравлические характеристики:
- Максимальное рабочее давление PN – 2 бара
- Тип гидравлической части - свободное вихревое рабочее колесо.
- Свободный проход гидравлической части – 10 мм
- Макс. глубина погружения – 7 м
- Перекачиваемой жидкости T min: 3 °C
- Макс. T перекачиваемой жидкости T max: 3 °C
- Температура окружающей среды мин. Температура мин .: 3 °С
- Макс. температура окружающей среды T max; 35
- Макс. температура перекачиваемой жидкости кратковременно до 3 мин.: 90 °C
Данные двигателя:
- Подключение к сети – 1~230 V, 50 Hz
- Допуск напряжения: ±10%
- Коэффициент мощности cos φ 100 – 0,97
- Номинальная мощность двигателя P 2 – 0,3 кВт
- Мощность P 1 max – 500 Вт
- Номинальный ток I N – 2,2 А
- Пусковой ток – 0 А
- Тип включения – прямой пуск от сети (DOL)
- Номинальное количество оборотов n – 2900 1/min
- Максимальная частота включений t – 50 1/h
- Класс изоляции – В
- Класс защиты – IP68
- Режим работы (в угрюмом состоянии) – S1
- Режим работы (в погруженном состоянии) – S3-25%
Кабель:
- Длина кабеля L – 10м.
- Тип кабеля – H07RN-F
- Поперечное сечение кабеля – 3G1 мм²
- Штекер – CEE7/7 (защитный контакт)
- Тип подсоединительного кабеля – разборный
Снаряжение/функционирование:
- Поплавковый выключатель – да
- Класс взрывозащиты – нет
- Защита двигателя – биметаллическая
Материалы:
- Корпус насоса – нержавеющая сталь.
- Рабочее колесо – PLC
- Материал уплотнения насоса – BQ1PFF
- Материал уплотнения двигателя – NBR
- Материал уплотнения – NBR
- Материал двигателя – нержавеющая сталь.
Монтажные размеры:
- Со всасывающей стороны DNs: ---
- Подключение к трубопроводу с напорной стороны DNd: Rp 1¼
