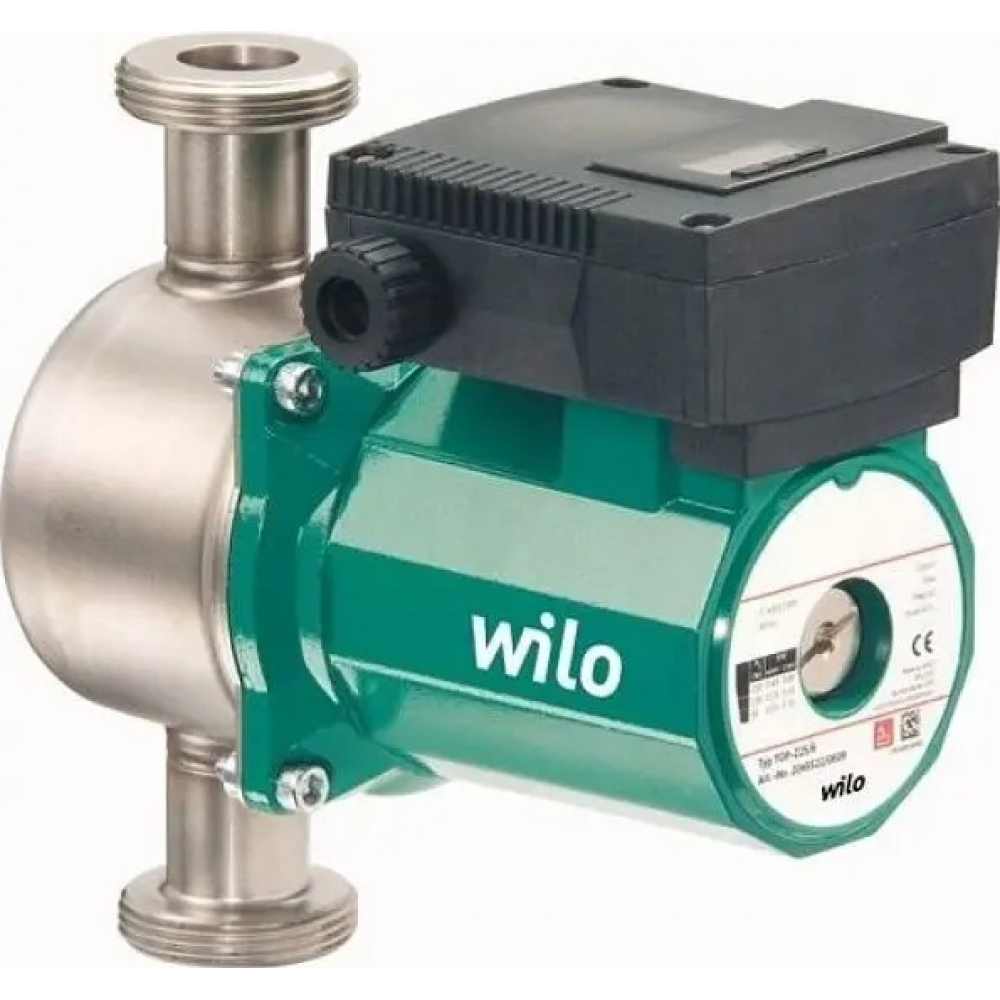

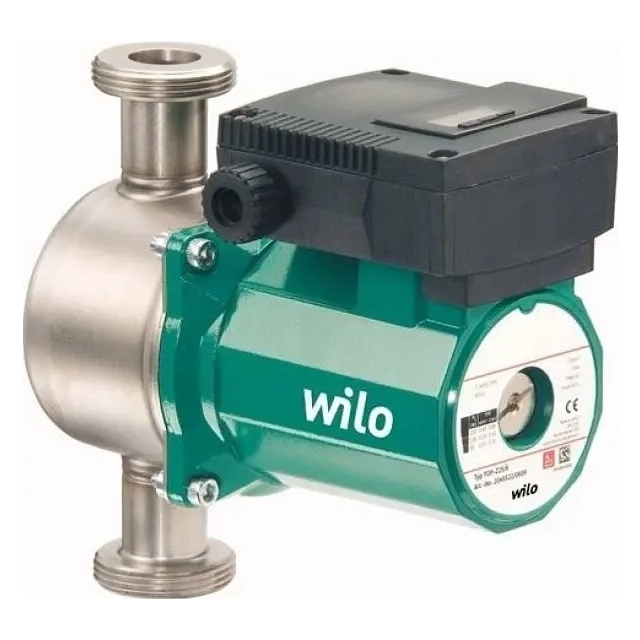

Wilo TOP-Z 25/6 EM (2045521) – этот циркуляционный насос предназначен только для питьевой воды.
Применяется в циркуляционных системах ГВС в промышленности и оборудовании для зданий и сооружений.
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, возможен выбор ступеней частоты вращения для регулировки мощности.
Оснащение и функция.
- Ручная регулировка мощности с 3 ступенями частоты вращения.
- Насосы с 1-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 = 180 Вт: полная защита электродвигателя с помощью защитного контакта обмотки в сочетании с устройством отключения;
- Насосы с 3-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 ≥ 180 Вт: Полная защита электродвигателя со встроенной электронной системой отключения.
- Индикатор неисправности.
- Контакт для обобщенной сигнализации.
- Световой индикатор вращения.
- Электроподключение к сети 3~230 В с опциональным штекером переключения.
- Комбинированный фланец PN 6/PN 10 (при DN 40 – DN 65).
- Теплоизолирующие кожухи.
- Дополнительные функции с помощью дооснащаемого модуля защиты C:
- Сигнализация неисправности SSM как беспотенциальный нормально замкнутый контакт
- сигнализация рабочего состояния SMB как нормального беспотенциального разомкнутого контакта;
- управляющий вход «Выкл. по приоритету» через внешний беспотенциальный контакт (нормально замкнутый контакт);
- Определение блокировки.
- Полная защита электродвигателя с устройством отключения
- Цветение неисправности.
- Система управления сдвоенными насосами (два параллельно установленных одинарных насоса): основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру).

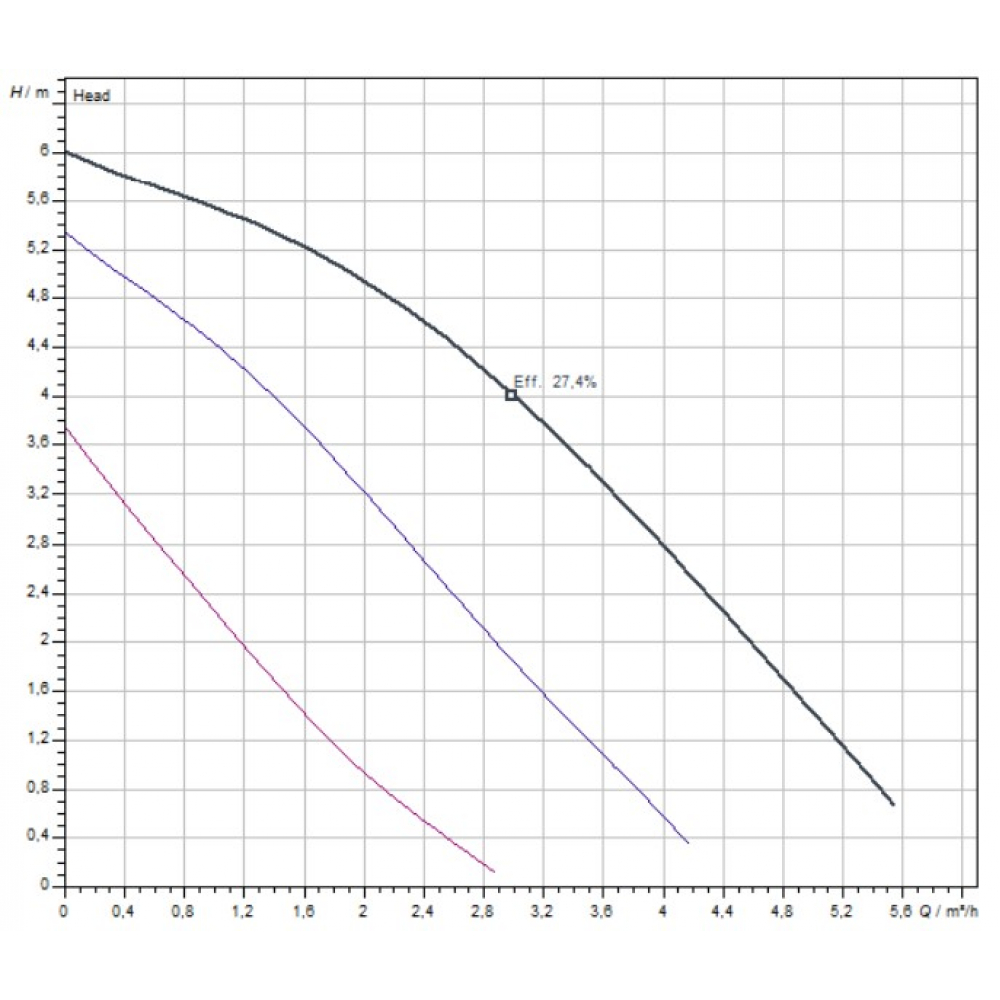

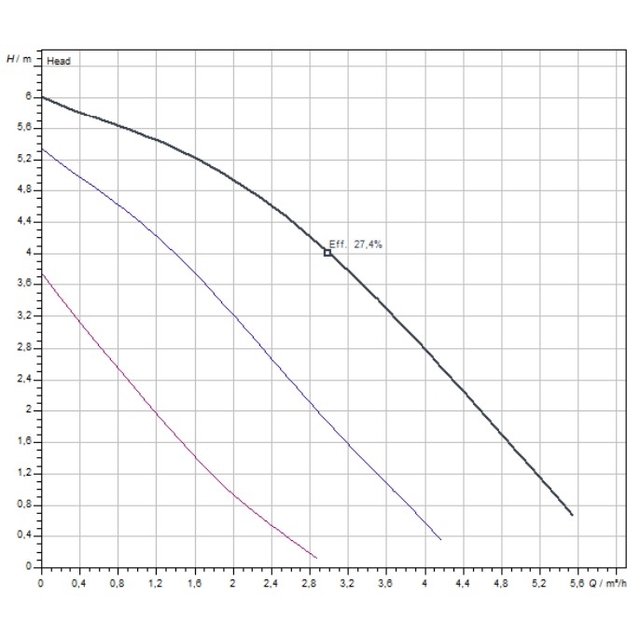

Гидравлические данные Wilo TOP-Z 25/6 EM (2045521):
- Максимальное рабочее давление PN – 10 бар.
- Максимальная высота подачи H.- 6,0м.
- Максимальная подача Q – 5,5 м³/час.
- Минимальная температура среды T: 0 °C.
- Макс. температура перекачиваемой среды при применении в HVAC T: 65 °C.
- Мин. температура перекачиваемой среды в системах питьевой воды T: 0°C.
- Макс. температура перекачиваемой среды в системах питьевой воды T: 65°C.
- Макс. температура перекачиваемой среды в системах питьевой воды при кратковременной работе 2 часа T: 80 °C.
- Минимальная температура окружающей среды T: 0 °C.
- Макс. Температура окружающей среды T: 40 °C.
- Макс. допустимая общая жесткость в системах циркуляции питьевой воды: 3,57 ммоль/л (20°dH) (3,21 ммоль/л (18°dH) для 20/4+25/6).
Данные двигателя:
- Подключение к сети: 1~230 V, 50 Hz.
- Номинальная мощность P2 P: 100 Вт.
- Номинальный ток: 1A.
- Максимальное число оборотов n: 2390 1/min.
- Потребляемая мощность (мин.) P: 85 Вт.
- Потребляемая мощность P 200 Вт.
- Излучение помех EN 61000-6-3.
- Устойчивость к помехам EN 61000-6-2.
- Класс защиты двигателя – IPX4D.
- Кабельное резьбовое соединение: 1 x PG13.5.
- Защита двигателя – внутренняя защита от перегрева WSK.
Материалы:
- Корпус насоса – нержавеющая сталь.
- Рабочее колесо – PPE-GF30.
- Вал – оксидная керамика.
- Материал подшипника – графит, пропитанный синтетической смолой.

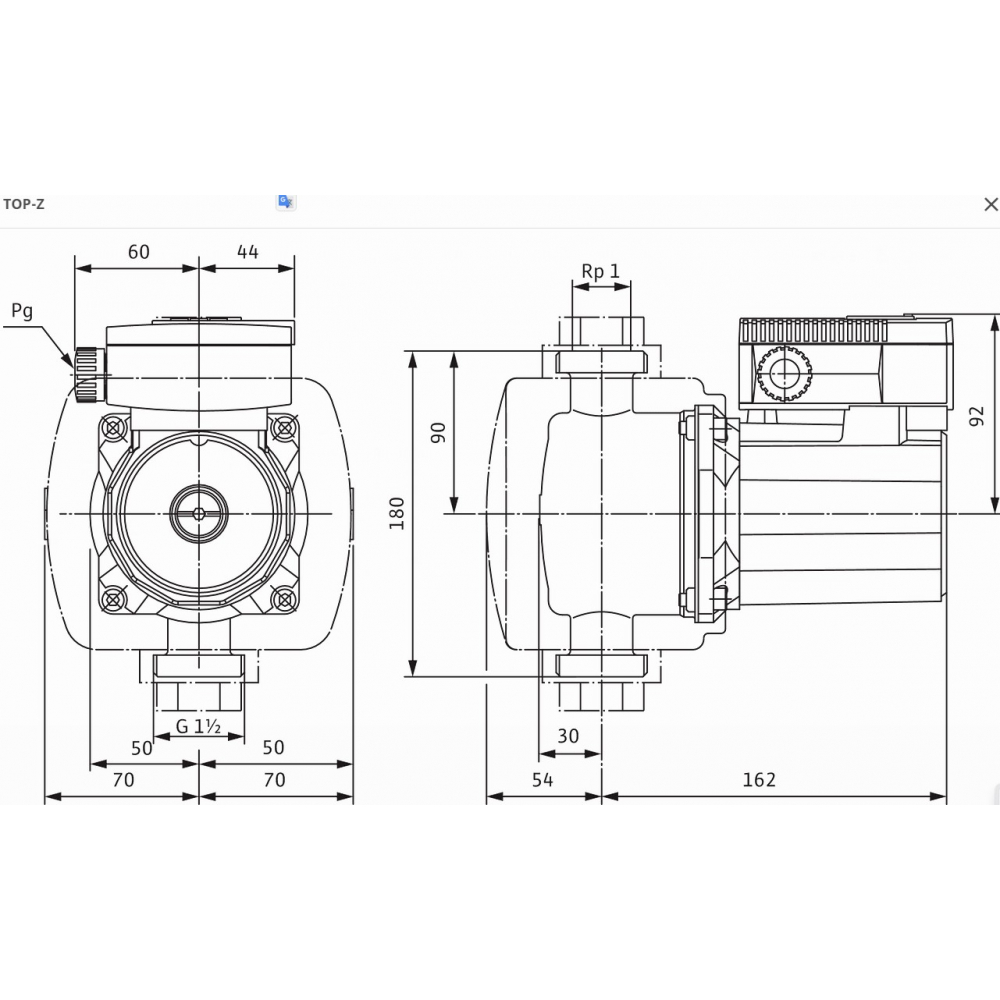

Монтажные размеры:
- Со всасывающей стороны – G 1½.
- Подключение к трубопроводу с напорной стороны – G 1½.
- Монтажная длина l0-180 мм.
