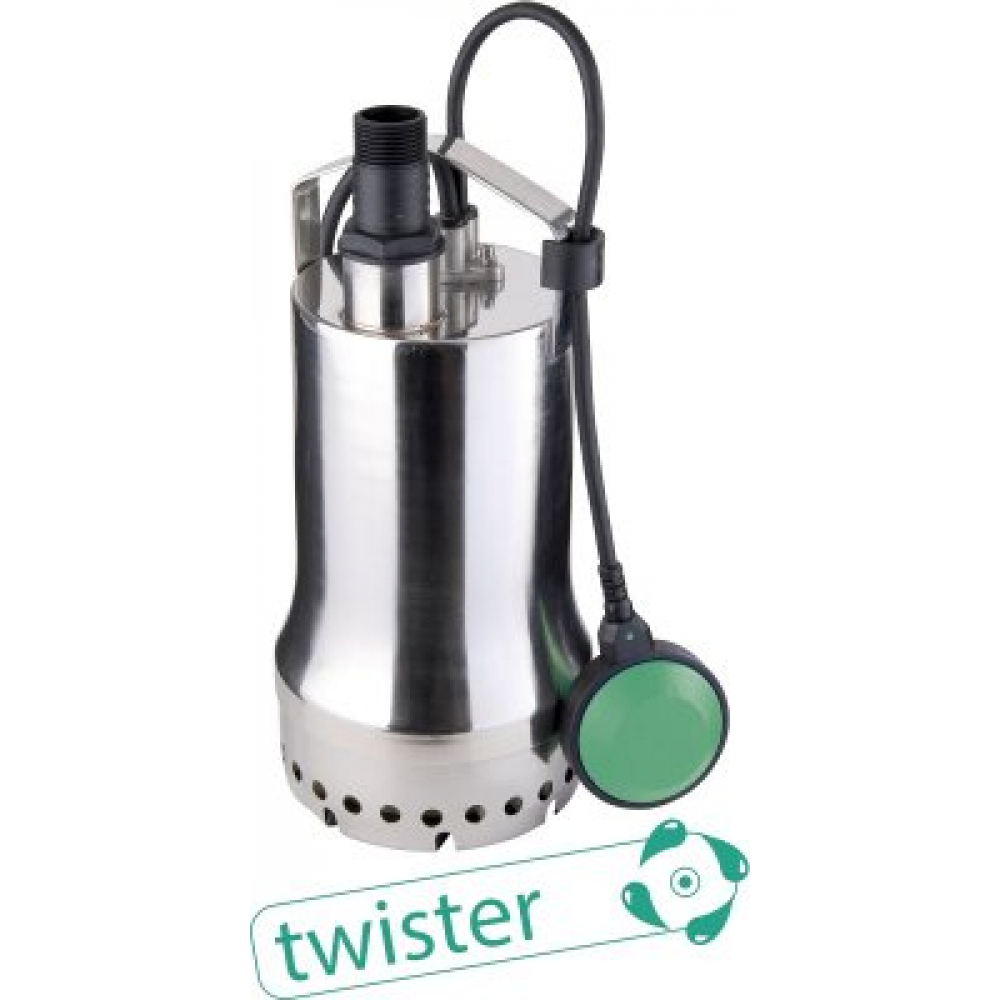

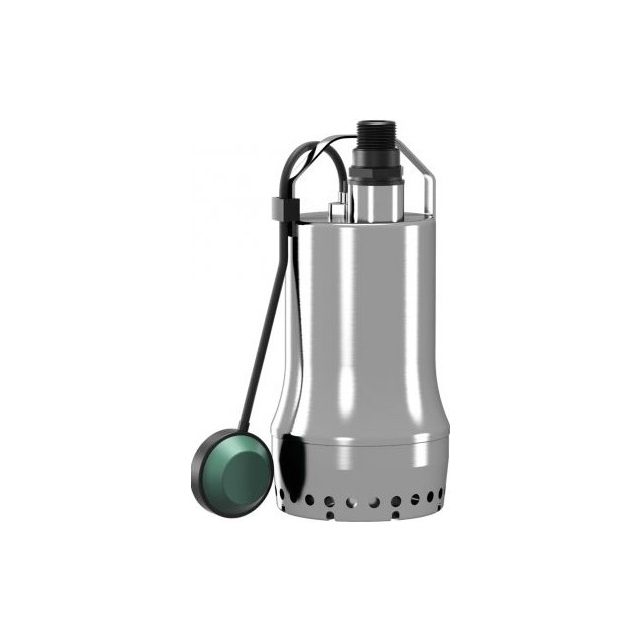

Wilo Drain TSW 32/11A 10M KA (6045166) – погружной насос для стационарной и передвижной погружной установки. Насос со встроенным поплавковым выключателем для автоматической эксплуатации.
Применение.
Для перекачки в бытовых помещениях таких жидкостей:
- сточные воды без фекалий;
- грязной воды (с небольшим количеством песка и гравия):
Конструкция.
Насос для отвода сточных вод со встроенным вихревым механизмом (вихревая функция), открытым многоканальным рабочим колесом и вертикальным резьбовым подключением. Корпус насоса и корзина из нержавеющей стали, рабочее колесо композитного материала. 1~ двигатель (кожух охлаждения) со встроенным рабочим конденсатором и автоматически управляемым термическим контролем двигателя. Корпус двигателя из нержавеющей стали. Маслозаполненная уплотнительная камера с двойным уплотнением: со стороны двигателя установлено радиальное уплотнение вала, со стороны насоса – торцевое скользящее уплотнение. Подсоединительный кабель с выключателем поплавка и смонтированным штекером (CEE 7/7).
Вихревая функция обеспечивает постоянное завихрение во всасывающей части насоса. Завихрение предотвращает опускание и отложение осадков. Благодаря этому приямок насоса остается всегда чистым и уменьшается образование запаха.
Комплект снабжения.
- Насос
- Обратный клапан, смонтированный
- Шланговое соединение, в комплекте поставки
- Инструкция по монтажу и эксплуатации
Данные об изделии.
- Тип гидравлической части – свободное вихревое рабочее колесо.
- Свободный проход гидравлической части – 10 мм
- Максимальное рабочее давление PN – 2 бара
- Макс. глубина погружения – 7 м
- T перекачиваемой жидкости T – 3 °C
- Макс. температура перекачиваемой жидкости кратковременно до 3 мин. T – 90 °C
Данные электродвигателя.
- Подключение к сети – 1~230 V, 50 Hz
- Допуск на колебания напряжения – ±10 %
- Коэффициент мощности cos φ 100 – 0,98
- Номинальная мощность электродвигателя P 2 – 0,6 кВт
- Мощность P 1 max – 0,90 кВт
- Номинальный ток I N – 3,6 А
- Тип включения – прямой запуск сети (DOL)
- Номинальная частота вращения n – 2900 1/min
- Макс. частота включений t – 50 1/h
- Класс нагревостойкости изоляции – В
- Класс защиты – IP68
- Режим работы (в погруженном состоянии) – S1
- Режим работы (в ненагруженном состоянии) – S3-25%
Кабель.
- Длина кабеля электропитания L – 10 м
- Тип кабеля – H07RN-F
- Сечение кабеля – 3G1 mm²
- Тип кабеля электропитания – выключается
- Защелка – CEE7/7 (с защитным контактом)
Оснащение/функция.
- Поплавковый выключатель – да
- Защита электродвигателя – биметалл
Материалы.
- Корпус насоса – нержавеющая сталь.
- Рабочее колесо – PLC
- Вал – нержавеющая сталь
- Материал уплотнения насоса – BQ1PFF
- Материал уплотнения со стороны электродвигателя – NBR
- Материал уплотнения – NBR
- Материал электродвигателя – нержавеющая сталь.

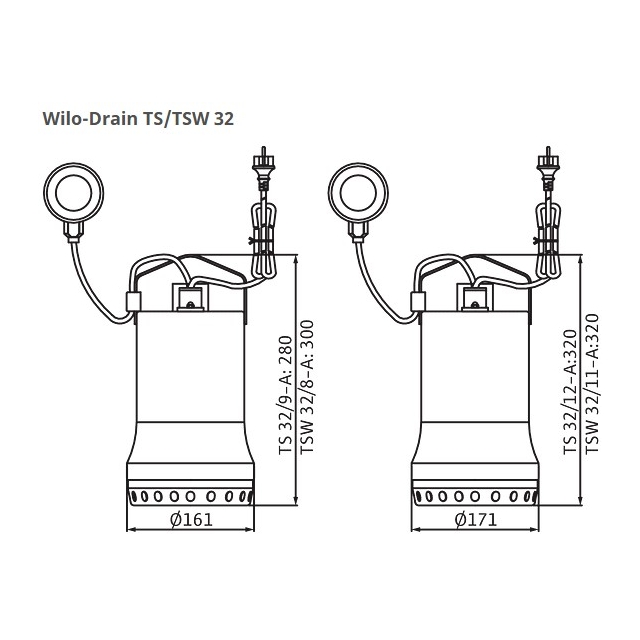

Установочные размеры.
- Патрубок для всасывания. стороне DNs DNs –
- Патрубок на давление. стороне DNd DNd – G 1¼
