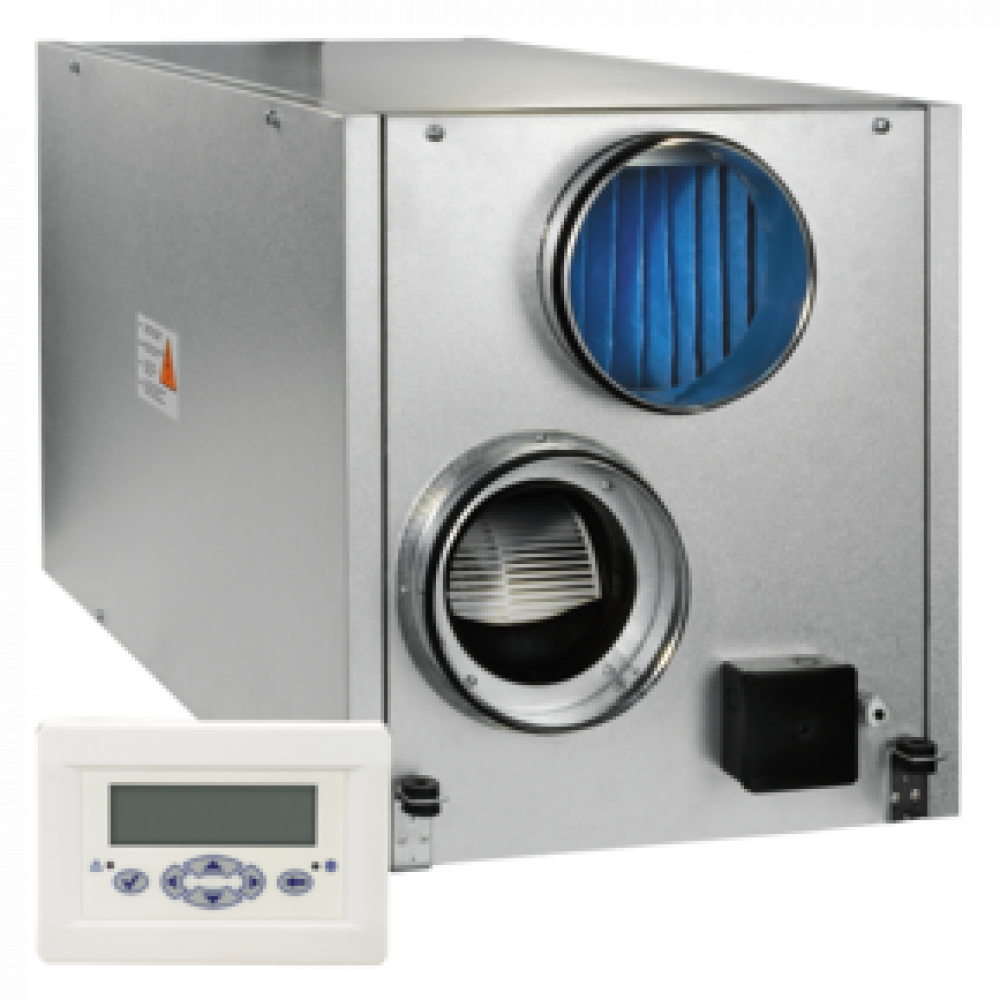

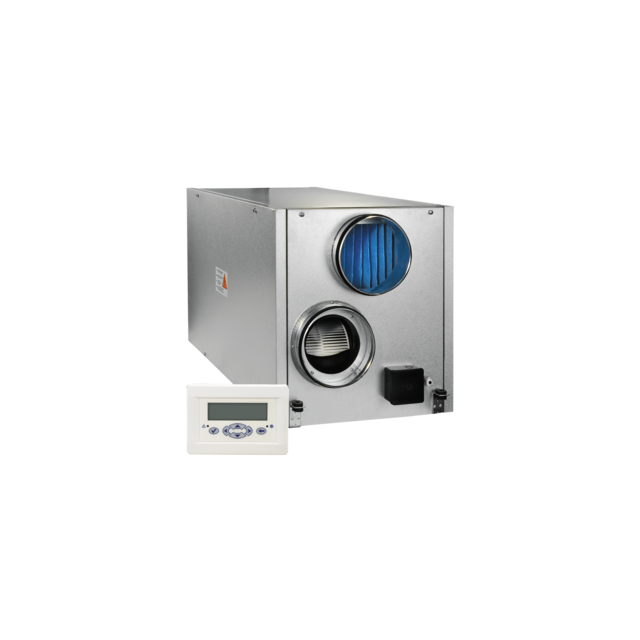

Приточно-вытяжная установка Vents ВУТ 530 ЭГ

ОПИСАНИЕ

• Приточно-вытяжные установки ВУТ ЭГ с электрическим нагревателем применяются в системах вентиляции и кондиционирования в коммерческих, офисных и других общественных или промышленных помещениях, требующих экономического решения и управляемой системы вентиляции.

• При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор.
• Все модели предназначены для соединения с круглыми воздуховодами, номинальным диаметром 125, 150, 160, 200, 250, 315 мм.

МОДИФИКАЦИИ ФИЛЬТР

• ВУТ ЭГ – модели с электронагревателем, вентиляторами с асинхронными двигателями, рекуператором перекрестного тока.

• Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.

НАГРЕВАТЕЛЬ КОРПУС

• Электрический нагреватель, установленный после рекуператора, догревает приточное воздух до комфортной температуры в случае, если с помощью рекуперации тепла эта температура не достигнута.

• Корпус изготовлен из алюмоцинковой стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм.

ВЕНТИЛЯТОРЫ

• Установки оснащены приточными и вытяжными центробежными вентиляторами двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском.

• Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях.
• Шариковые подшипники качения электродвигателей не требуют обслуживания, срок службы не менее 40000 часов.

РЕКУПЕРАТОР

• В установках используются высокоэффективные рекуператоры, выполненные из полистирола.

• Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

УПРАВЛЕНИЕ И АВТОМАТИКА ФУНКЦИИ УПРАВЛЕНИЯ И ЗАЩИТЫ УТ ЭГ

• Установка укомплектована встроенной системой автоматики и многофункциональным пультом управления с графическим индикатором.
• В стандартный комплект установки входит провод длиной 10 м для соединения с пультом.
• Для предотвращения процесса обмерзания рекуператора используются активная защита от обмерзания с применением байпаса и нагревателя.
• Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и все приточное воздух проходит мимо рекуператора по обводному каналу.
• В период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе.
• В это время теплое вытяжное воздух прогревает рекуператор.
• По мере оттаивания рекуператора заслонка перекрывает обводной канал, и установка работает в обычном режиме.

• Управление с помощью панели управления: выбор скорости, таймер, ошибки;
• Поддержание заданной температуры в помещении по датчику на панели управления - плавное регулирование мощности обогрева;
• Регулирование скорости вращения вентилятора (3 скорости);
• Работа по суточному и недельному таймеру (настройка таймера с пульта управления);
• Безопасный пуск/остановка вентиляторов;
• Активная защита от перегрева ТЭН в калорифере по датчику температуры в вентиляционном канале, а так же по сигналу от термоконтактов (два термоконтакта - на 60 °С с автоматическим перезапуском и на 90 °С с ручным перезапуском); продувка ТЭНов в конце цикла нагрева;
• Контроль засорения фильтра по счетчику моточасов вентилятора.

МОНТАЖ ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

• Установка предназначена для внутреннего монтажа в положении, обеспечивающем сбор и отвод конденсата в дренаж.
• Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей, слева по ходу приточного воздуха.

• Для снижения шума от вентиляторов, перед агрегатом со стороны помещения рекомендуется устанавливать канальный шумоглушитель ( см. ср. ).
• Для снижения вибрации в канале, до и после агрегата рекомендуется установить гибкие виброгасящие вставки ( см. ВВГ ).
