ПРИМЕНЕНИЕ
- Приточные и вытяжные системы вентиляции коммерческих, офисных и других общественных или промышленных помещений, требующих экономического решения, управляемой системы вентиляции, низкого уровня шума.
- Применение ЕС-двигателей в вентиляторе ПКП позволит при регулировании скорости снизить потребление электроэнергии в 1,5-3 раза и одновременно обеспечить высокую производительность и низкий уровень шума.
- Это особенно важно при использовании вентиляторов в системах общественных объектов (банки, супермаркеты, рестораны, гостиницы и т.п.), вблизи жилых домов, а также в бытовой сфере (например, вентиляция частных бассейнов).

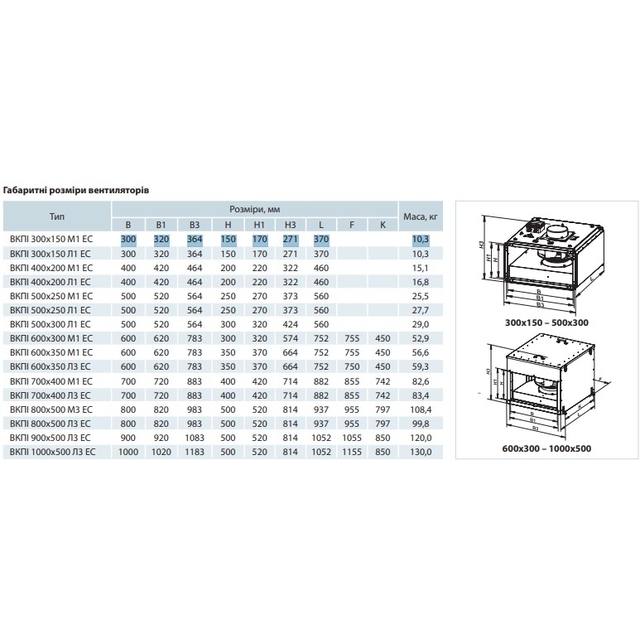

- Предназначены для соединения прямоугольных воздуховодов с номинальным сечением 300х150-1000х500 мм.

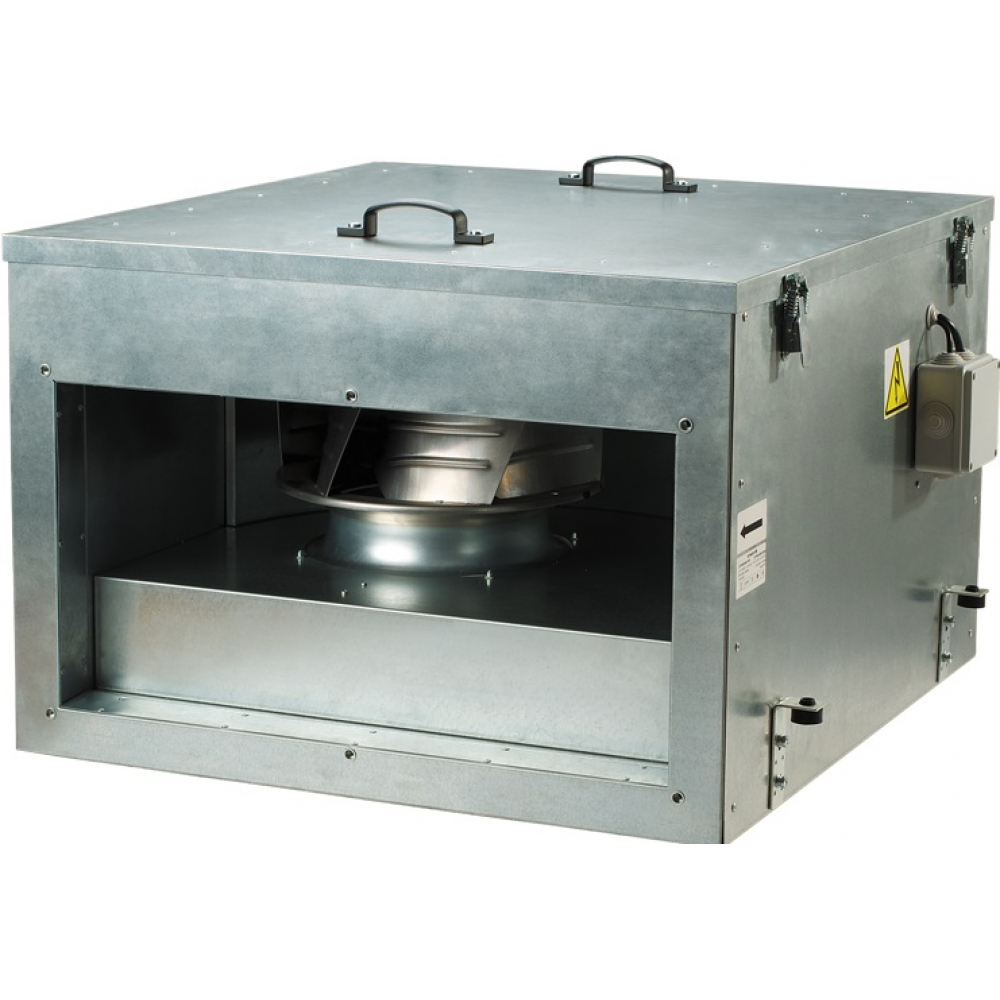

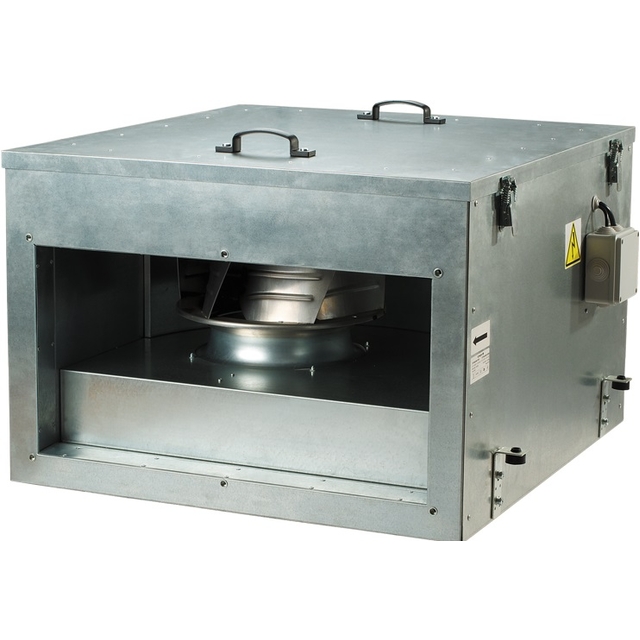

КОНСТРУКЦИЯ
- Корпус вентилятора изготовлен из оцинкованной стали со слоем звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.
- Все внутренние элементы вентилятора соединены между собой с помощью заклепок.
- Вентилятор оснащен стандартными присоединительными фланцами шириной 20 мм.
ЭЛЕКТРОДВИГАТЕЛЬ
-
Используются высокоэффективные электроннокоммутируемые (ЕС) двигатели постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками.
- Такие двигатели на сегодняшний день являются наиболее передовым решением в области энергосбережения.
- ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением по всему диапазону скоростей вращения.
- Бесспорным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).
ВСТРОЕННЫЕ ФУНКЦИИ И УПРАВЛЕНИЯ
- Управление вентилятором осуществляется с помощью внешнего управляющего сигнала 0-10 В (регулировка производительности производится в зависимости от уровня температуры, давления, задымления и других параметров).
- При изменении значения руководящего фактора ЕС-вентилятор изменяет скорость вращения и подает ровно столько воздуха, сколько необходимо для вентиляционной системы.
- Максимальная скорость вращения вентилятора не зависит от частоты тока в сети (возможна работа как от сети с частотой тока 50 Гц, так и 60 Гц).
МОНТАЖ
- Вентиляторы монтируются в разрыв прямоугольных воздуховодов и не требуют специальной крепи в типоразмерах 300х150-500х300.
- Для вентиляторов большего размера, а также при использовании гибких вставок необходимо крепить вентилятор к строительной конструкции с помощью опор, подвесок или кронштейнов.
- Вентилятор может устанавливаться в любом положении с учетом направления потока воздуха (указан стрелкой на корпусе вентилятора).
- Также необходимо предусмотреть доступ к обслуживанию вентилятора.
- Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.
Вариант применения вентилятора ПКПИ ЕС в школьном классе
Вариант применения вентилятора ВКПИ ЕС на парковке
