ПРИМЕНЕНИЕ
- Приточные и вытяжные системы вентиляции коммерческих, офисных и других общественных или промышленных помещений при ограниченном пространстве для монтажа.
- Предназначены для соединения с прямоугольными воздуховодами номинальным сечением 400*200, 500*250, 500*300, 600*300, 600*350, 700*400, 800*500, 900*500, 1000*5.
КОНСТРУКЦИЯ

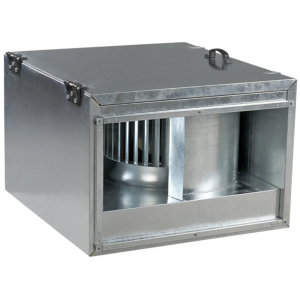

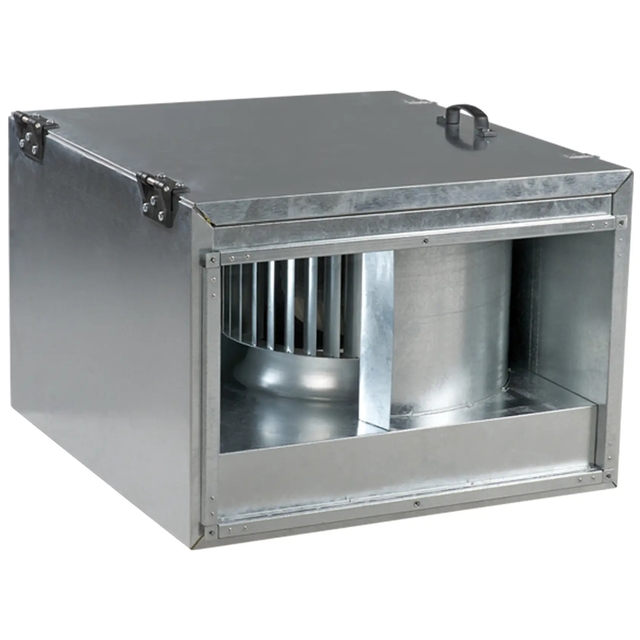

- Корпус вентилятора изготовлен из оцинкованной стали.
- Модели ВКПФИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.
ДВИГАТЕЛЬ
-
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с загнутыми вперед лопатками.
-
Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления.
-
Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выведенными клеммами для подключения внешних устройств защиты.
- Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации.
- Для достижения точных характеристик, низкого уровня шума и безопасности вентилятора каждая турбина при сборке проходит динамическую балансировку.
- Двигатель в вентиляторе имеет класс защиты IP 44.
РЕГУЛИРОВКА Скорости
- Регулировка может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора.
- К одному регулирующему устройству могут подключаться несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
МОНТАЖ
- Вентиляторы монтируются в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним.
- В случае подсоединения через гибкие вставки необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.
- Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора).
- Также нужно предусмотреть доступ для обслуживания вентилятора.
- Подача питания на вентилятор осуществляется через наружные клеммы.
- Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Вариант применения вентилятора ВЕНТС ВКПФИ в офисном помещении
