ПРИМЕНЕНИЕ
- Приточные и вытяжные системы вентиляции коммерческих, офисных и других общественных или промышленных помещений из ограниченного пространства для монтажа.
- Предназначены для соединения прямоугольных воздуховодов с номинальным сечением 400*200, 500*250, 500*300, 600*300, 600*350, 1000*500 мм.
ЭЛЕКТРОДВИГАТЕЛЬ
- Используются 2-х, 4-х и 6-ти асинхронные двигатели с наружным ротором, имеющие рабочее колесо с обратно загнутыми лопатками, изготовленное из оцинкованной стали.
- Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с автоматическим перезапуском или с выведенными клеммами для подключения внешних защитных устройств (зависит от модели, см. схемы подключения).
- Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации.
- Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку.
- Двигатель в вентиляторе имеет класс защиты IP44.
КОНСТРУКЦИЯ

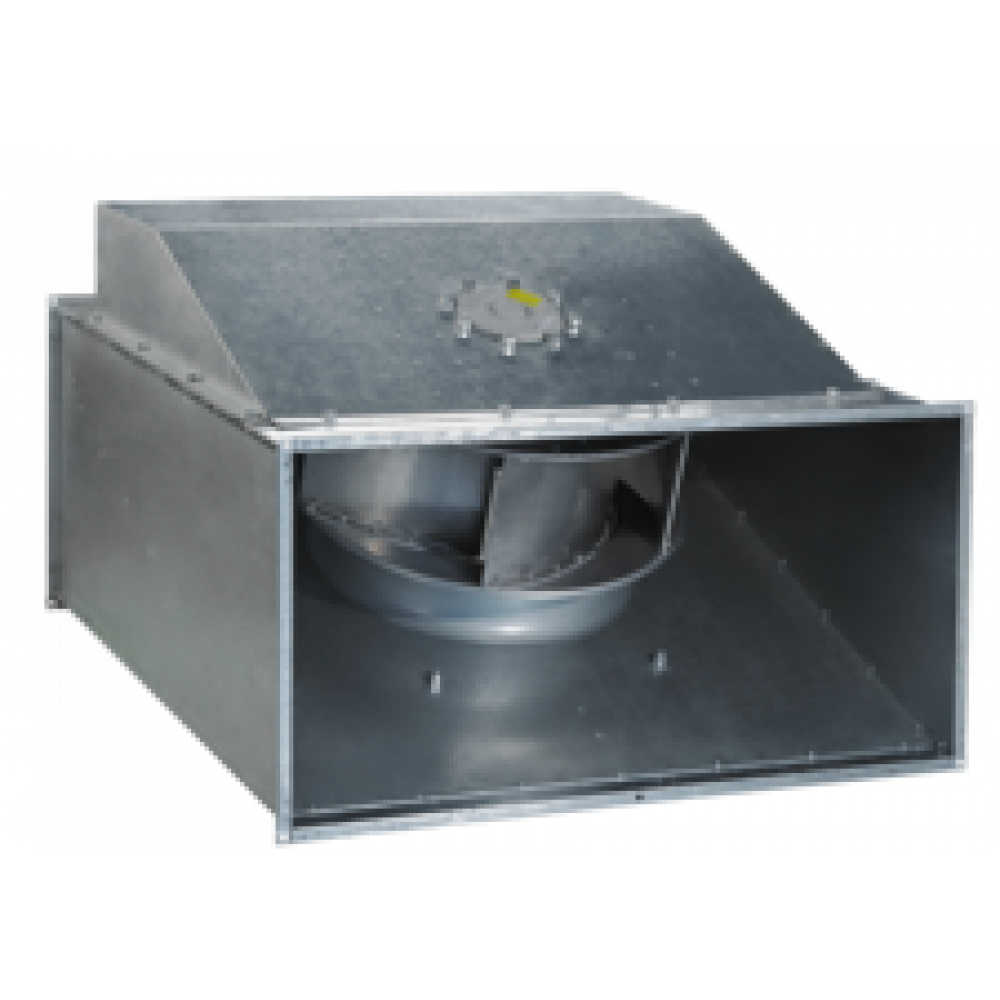

- Корпус вентилятора изготовлен из оцинкованной стали.
РЕГУЛИРОВАНИЕ СКОРОТЫ
- Плавная регулировка скорости с помощью тиристорного регулятора или ступенчатая – с помощью автотрансформаторного регулятора скорости.
- К одному регулировочному устройству можно подключить несколько вентиляторов при условии, что общая мощность и рабочее давление не будут превышать номинальные параметры регулятора.
МОНТАЖ
- Вентиляторы монтируются в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним.
- При подключении через гибкие вставки необходимо крепить вентилятор к строительной конструкции с помощью опор, подвесок или кронштейнов.
- Вентилятор может устанавливаться в любом положении с учетом направления потока воздуха (указан стрелкой на корпусе вентилятора).
- Также необходимо предусмотреть доступ к обслуживанию вентилятора.
- Подача питания на вентилятор осуществляется через внешние клеммы.
- Для ревизии и технического обслуживания предусмотрена технологичная крышка на корпусе вентилятора.
