Промышленный вентилятор Vents ВК 100 (бурый короб)

Канальный вентилятор Vents ВК 100 (бурый короб) – эффективное решение для вентиляции.

ПРИМЕНЕНИЕ

• Используются в приточно-вытяжных системах вентиляции торговых, офисных и других помещений.
• Выпускаются в типоразмерах 100, 125, 150, 160, 200, 250, 315 мм.
• Для помещений с повышенными требованиями к уровню шума предлагаются малошумные варианты ( ВК…Б ).

• Благодаря корпусу из высококачественного пластика, который в отличие от металла не подвержен коррозии, является отличным выбором для установки в вытяжных системах вентиляции с повышенной влажностью: санузлов, кухонь и т.д.

КОНСТРУКЦИЯ

• Корпус вентилятора изготовлен из высококачественного и прочного пластика.
• Герметичная монтажная коробка.

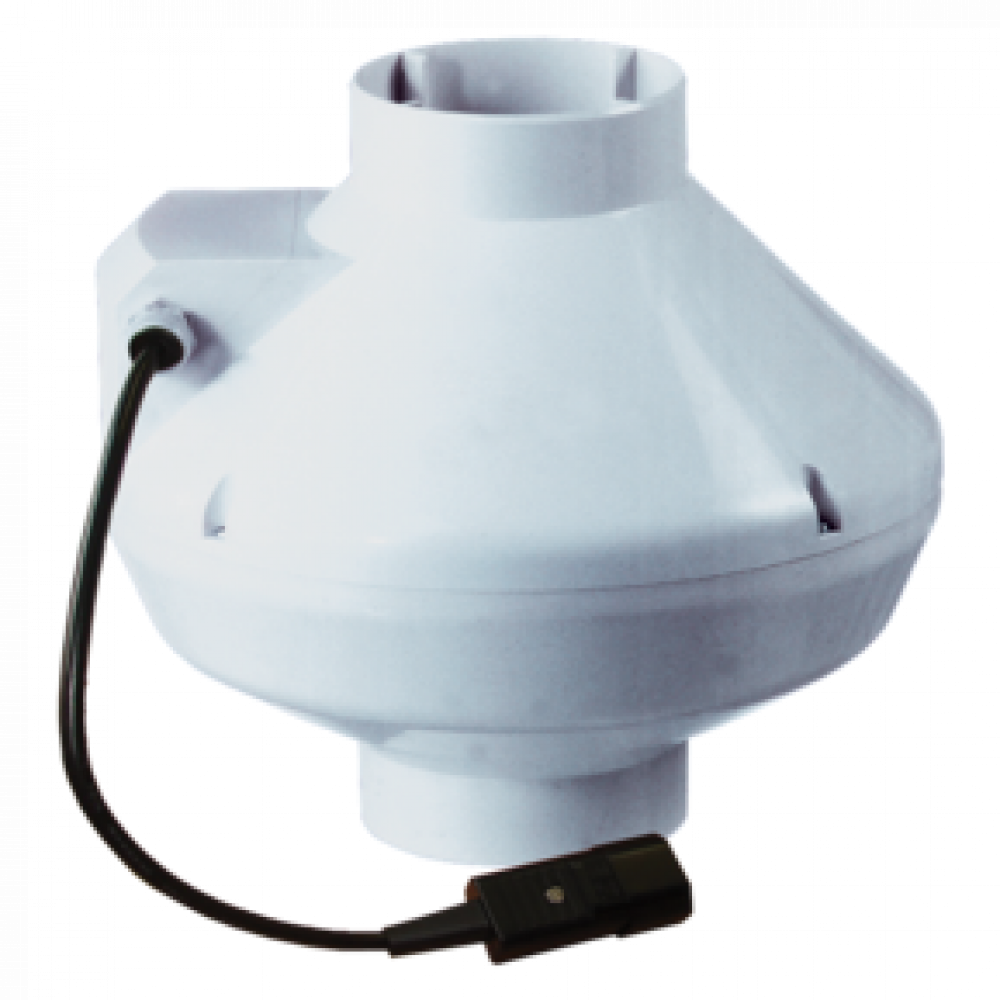

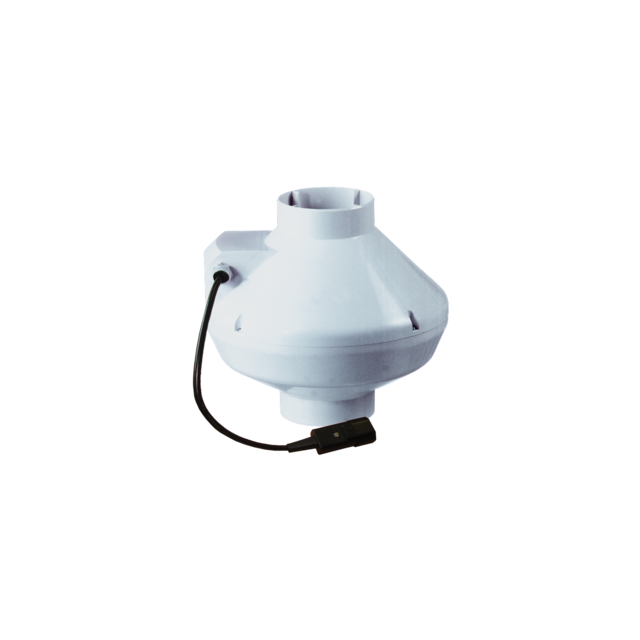

• Для более удобного подключения и использования вентилятор может оснащаться шнуром питания с электрическим разъемом IEC C14 ( ВК…Р ).

ЭЛЕКТРОДВИГАТЕЛЬ

• Однофазный двигатель с наружным ротором оснащен центробежным рабочим колесом с загнутыми назад лопатками.
• Двигатель имеет встроенную тепловую защиту с автоматическим перезапуском.
• Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками ( ВКС ).
• Двигатели имеют подшипники качения для обеспечения большего срока эксплуатации (40 000 часов).

• Для достижения точных характеристик, безопасных работ и низкого уровня шума каждая турбина при сборке проходит динамическую балансировку.
• Класс защиты двигателя – IP 44.
• Серия " Дуо " - двухскоростные асинхронные двигатели с внешним ротором и динамически сбалансированными центробежными крыльчатками с загнутыми вперед лопатками. Двухступенчатая регулировка скорости.

РЕГУЛИРОВАНИЕ Скорости

• Плавная регулировка скорости с помощью тиристорного регулятора или ступенчатая с помощью автотрансформаторного регулятора скорости.
• К одному регулирующему устройству могут подключаться несколько вентиляторов при условии, что их общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

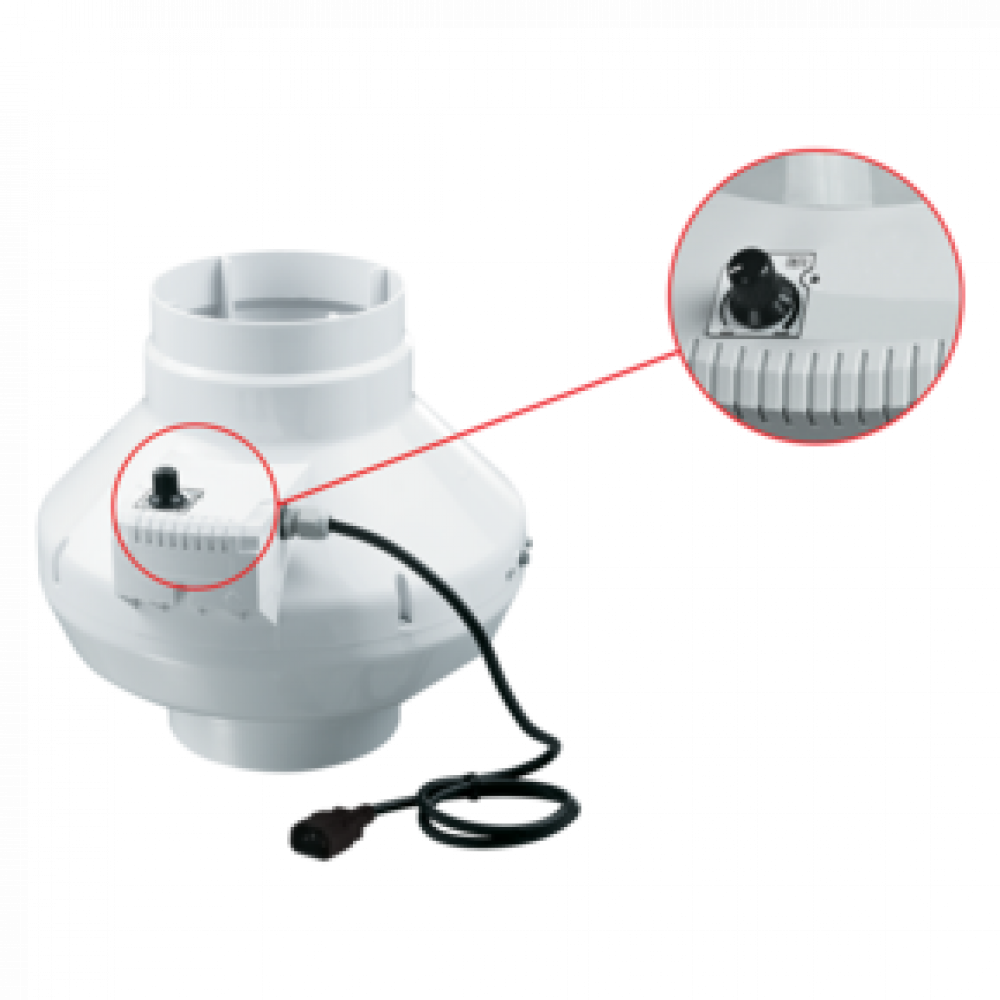

• Модели ВК…П оснащены встроенным регулятором скорости.
• Двухскоростные модели регулируются внешним переключателем П2-10 (поставляется отдельно).

МОНТАЖ

Вариант применения вентилятора ВК на кухне

• Вентиляторы предназначены для канального монтажа в воздуховоде соответствующего диаметра в любой точке системы вентиляции и под любым углом.

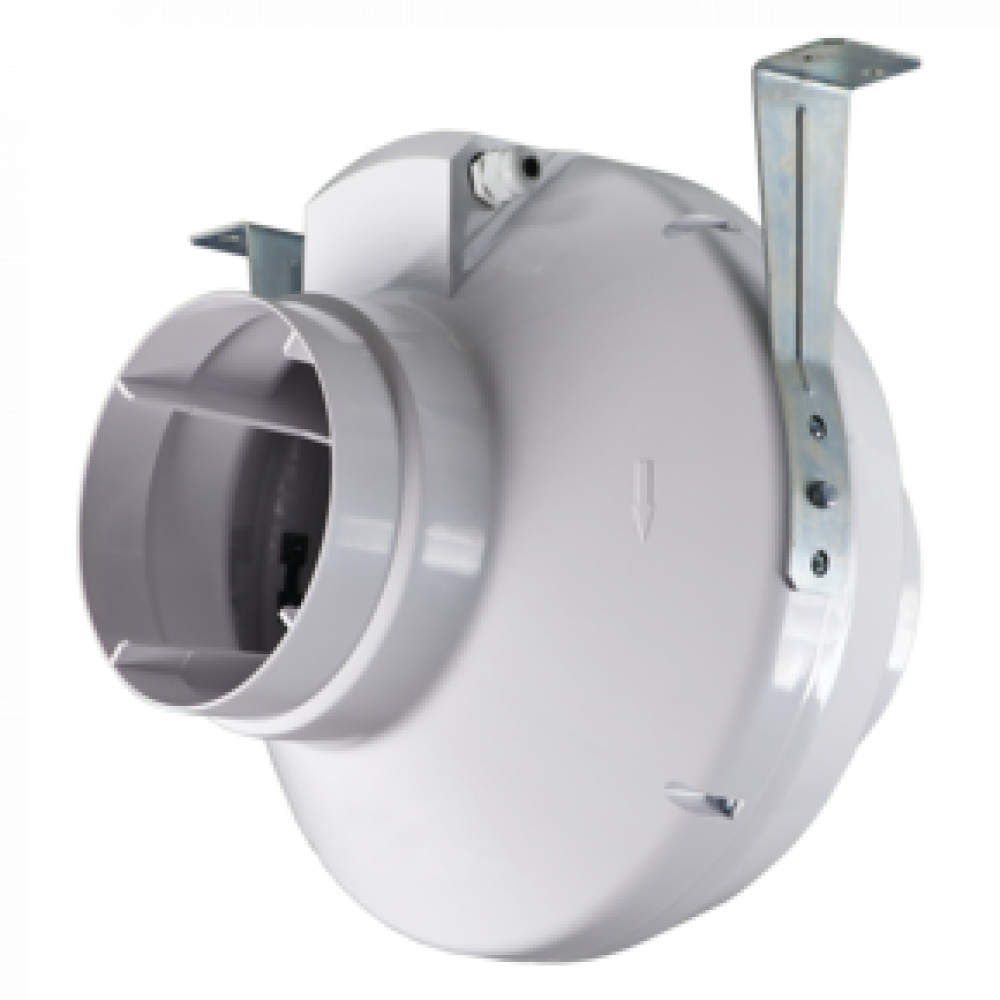

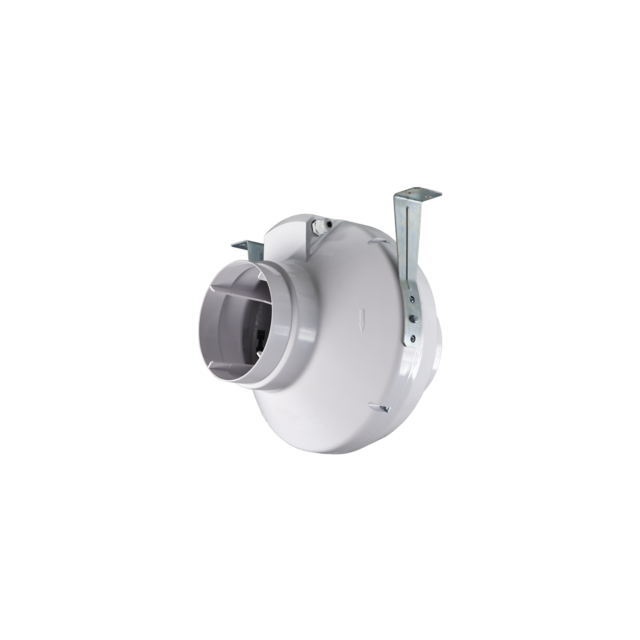

• Присоединение к стене или потолку осуществляется с помощью крепежных кронштейнов (входят в комплект поставки) или дополнительной крепежной подставки ПВК (приобретается отдельно).
• Электрическое подключение и установка должны производиться согласно инструкции и электрической схеме, указанной на клеммной коробке.

ВЕНТИЛЯТОР С ЭЛЕКТРОННЫМ МОДУЛЕМ ТЕМПЕРАТУРЫ И СКОРОСТИ (ОПЦИЯ "У")

• Идеальное решение для вентиляции помещений, где необходим контроль температуры воздуха (например, для теплиц).
• Вентилятор с электронным модулем позволяет автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха в вентиляционном канале или помещении.

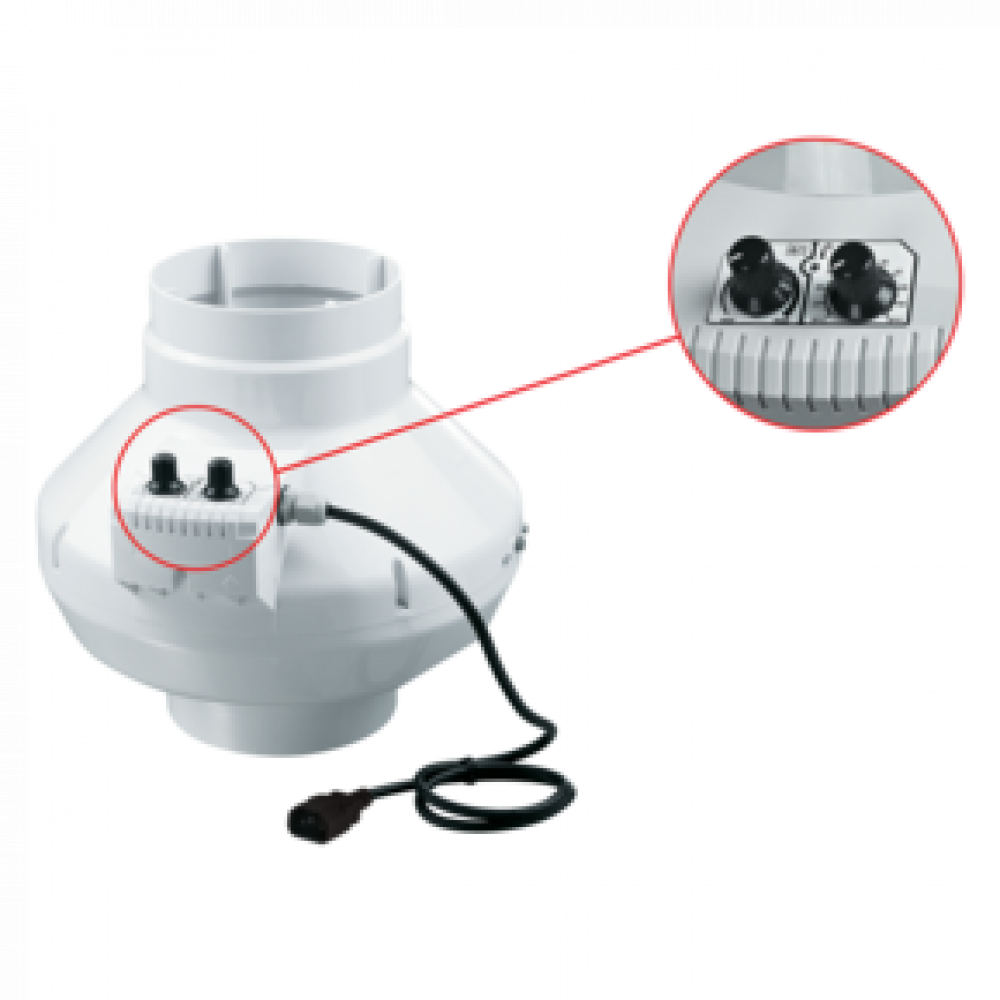

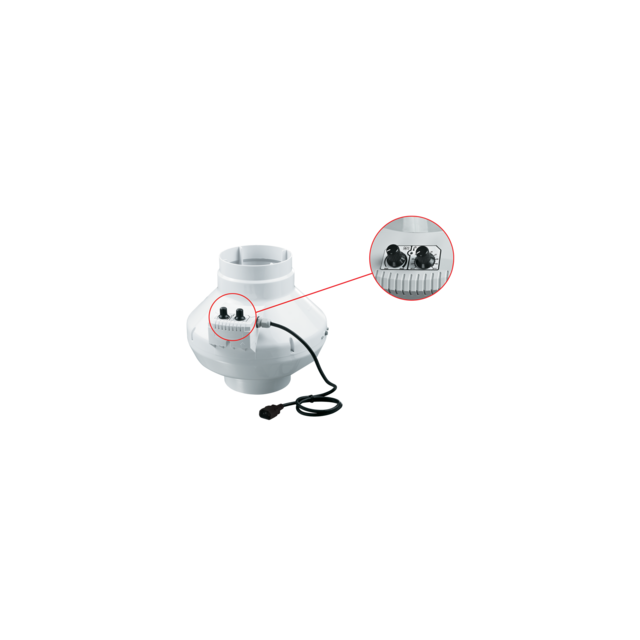

• На передней панели электронного модуля расположены:
  • регулятор предварительной установки скорости вращения крыльчатки;
  • регулятор порога срабатывания электрического термостата

• Существуют два исполнения:
  • со встроенным в канал вентилятора датчиком температуры (опция «У»/«У1» );
  • c выносным датчиком температуры, закрепленным на кабеле длиной 4 м (опция «Ун»/«У1н» ).
• На переднюю панель вентилятора вынесен светодиод индикации срабатывания термостата.

АЛГОРИТМ РАБОТЫ ВЕНТИЛЯТОРА С ЭЛЕКТРОННЫМ МОДУЛЕМ ТЕМПЕРАТУРЫ И СКОРОСТИ

• Установите желаемую температуру воздуха (порог срабатывания термостата), вращая ручку регулировки и минимальную скорость вращения (расход воздуха), вращая ручку регулировки скорости.
• Если температура увеличивается и превышает установленный порог срабатывания термостата, автоматика переключает вентилятор на максимальную скорость вращения (максимальный расход).

• При понижении температуры воздуха ниже установленного порога срабатывания автоматика переключает двигатель вентилятора на установленную скорость вращения.
• Для предотвращения частого переключения скоростей двигателя в случае когда температура в канале равна установленному температурному порогу, алгоритм введена задержка переключения скорости.

Существуют два метода задержки, которые могут быть использованы в разных вариантах:

• Задержка датчика температуры (опция В): при превышении температуры воздуха на 2 °С выше установленного порога срабатывания термостата, вентилятор переключается на повышенную скорость. Вентилятор переключается на установленную (сниженную) скорость после понижения температуры за пределы установленного температурного порога. Этот способ используется для поддержания температуры воздуха с точностью до 2 °С. Переключение скорости вентилятора происходит нечасто.

• Задержка по таймеру («У1»): при превышении температуры воздуха более установленного порога срабатывания термостата, вентилятор переключается на повышенную скорость и одновременно включается таймер задержки на 5 минут. Вентилятор переключается на установленную (сниженную) скорость после понижения температуры за пределы установленного температурного порога и только после 5-минутной отработки таймера задержки. Этот способ используется для точного поддержания температуры воздуха. При этом изменения скорости вентилятора с опцией У1 будут происходить чаще алгоритма вентилятора с опцией В , но продолжительность работы на одной скорости составит не менее 5 минут.
