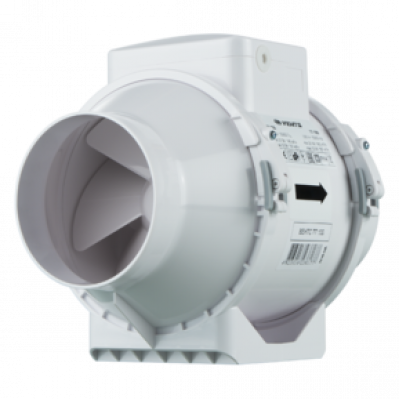

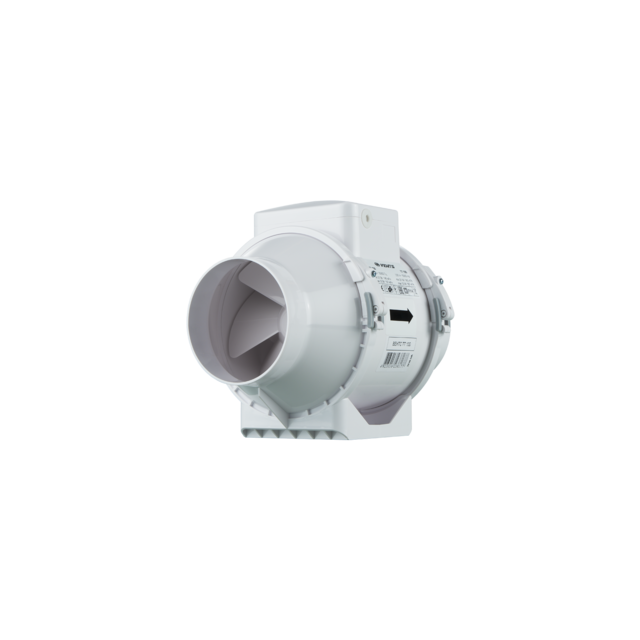

Вытяжной вентилятор Vents ТТ 100 Т

ПРИМЕНЕНИЕ

• Вентиляторы ВЕНТС ТТ сочетают в себе широкие возможности и высокие характеристики осевых и центробежных вентиляторов. Используются в приточно-вытяжных вентиляционных системах, требующих высокого давления, мощного воздушного потока и низкого уровня шума.

• Совместимы с воздухопроводами диаметром от 100 до 315 мм. Вентиляторы серий ВЕНТС ТТ являются отличным выбором для установки в вытяжные системы помещений с повышенной влажностью (санузлы, кухни), а также для вентиляции квартир, коттеджей, магазинов, кафе.

КОНСТРУКЦИЯ

• Корпуса вентиляторов производятся из высококачественного и высокопрочного пластика.

• Все модели серии Вентс ТТ могут быть оборудованы регулируемым таймером с диапазоном задержки отключения вентилятора от 2 до 30 минут.

• Съемный центральный блок с двигателем, крыльчаткой и клеммной коробкой крепится к патрубкам с помощью специальных хомутов на защелках. Это делает обслуживание вентилятора максимально простым и удобным. Вам не нужно разбирать и демонтировать весь вентилятор - только извлеките центральный блок из корпуса и выполните сервисное обслуживание.

ДВИГАТЕЛЬ

• В моделях серии ВЕНТС ТТ применяются однофазные одно- или двухскоростные двигатели. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками ( ВЕНТС ТТ...С ).
• Для защиты от перегрузки двигатели вентиляторов оборудованы термопредохранителями.

• Подшипники качения обеспечивают длительный срок эксплуатации (около 40 000 часов непрерывной работы).
• Класс защиты двигателя – IP X4.

РЕГУЛИРОВАНИЕ СКОРОТЫ

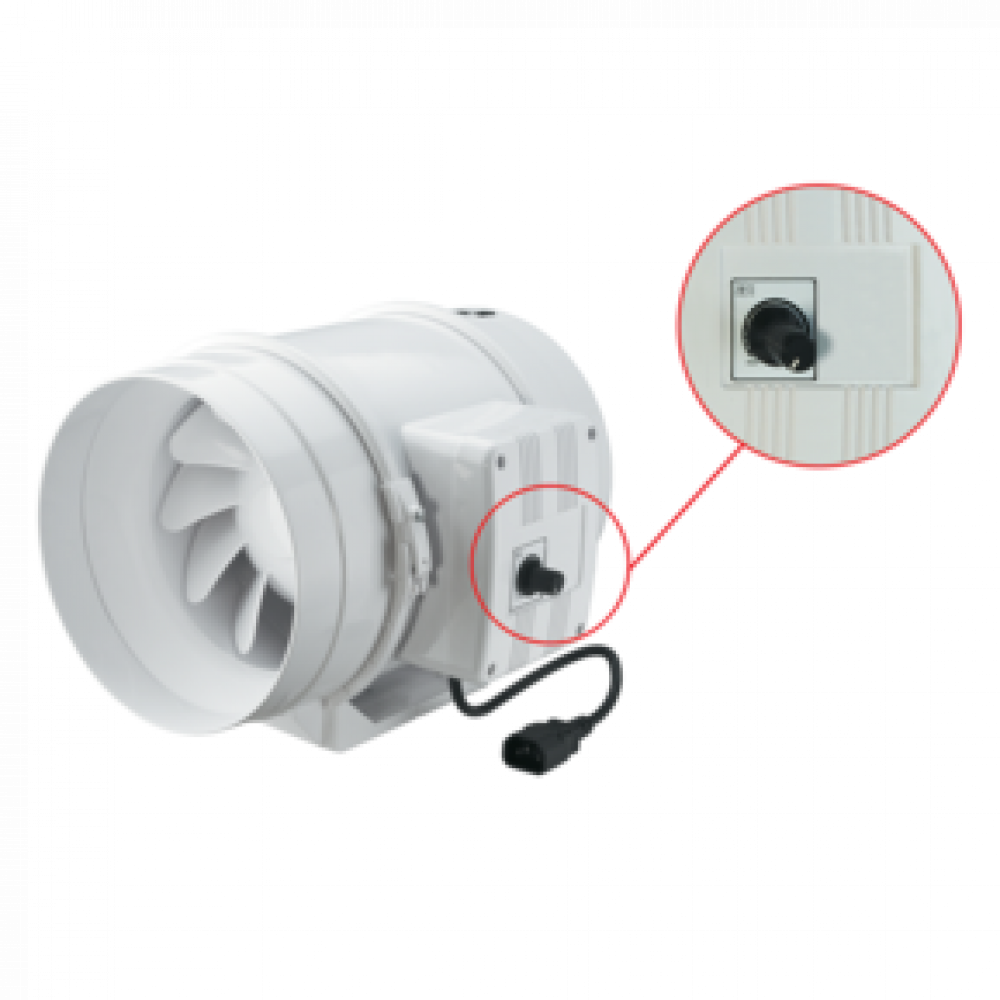

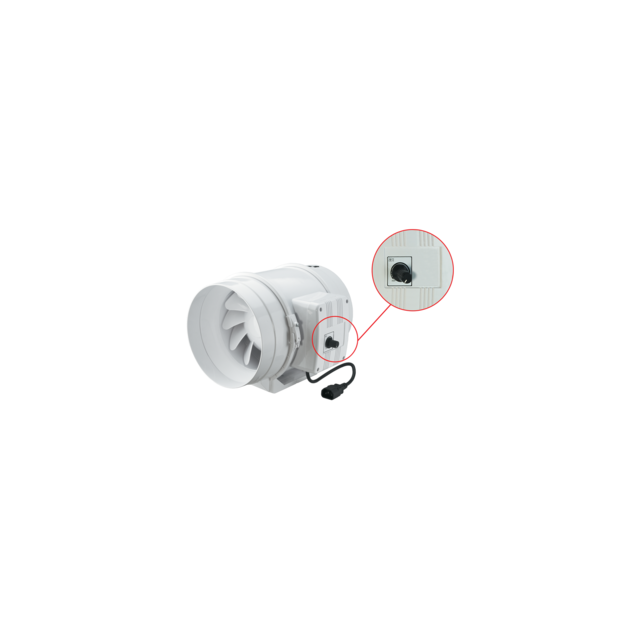

• Управление двухскоростным двигателем может производиться с помощью встроенного переключателя (опция "В" ) или внешнего переключателя П2-1-300 , а также П2-5,0 для многоскоростных вентиляторов (заказываются отдельно).

• Есть возможность плавной регулировки оборотов с помощью встроенного регулятора скорости (опция "П" ), внешнего симисторного или автотрансформаторного регулятора (заказываются отдельно), подключив его к клемме максимальной скорости двигателя.

МОНТАЖ

• Вентиляторы предназначены для канального монтажа в воздуховоде соответствующего диаметра в любой точке вентиляционной системы и под любым углом.
• В одной системе возможна установка нескольких вентиляторов:

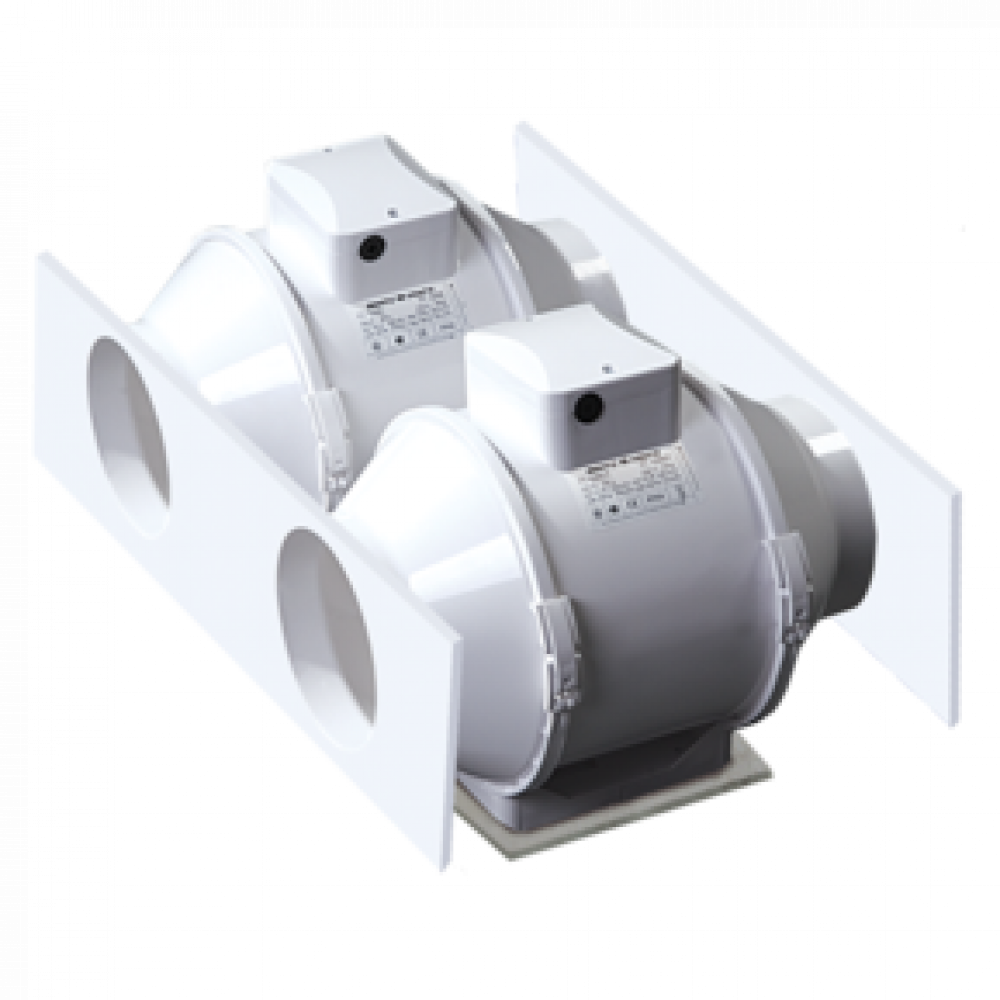

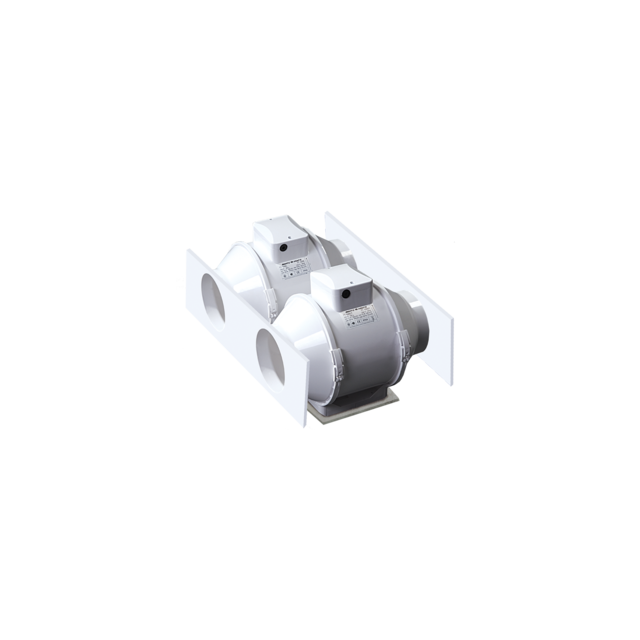

  • параллельно (для увеличения расхода воздуха);

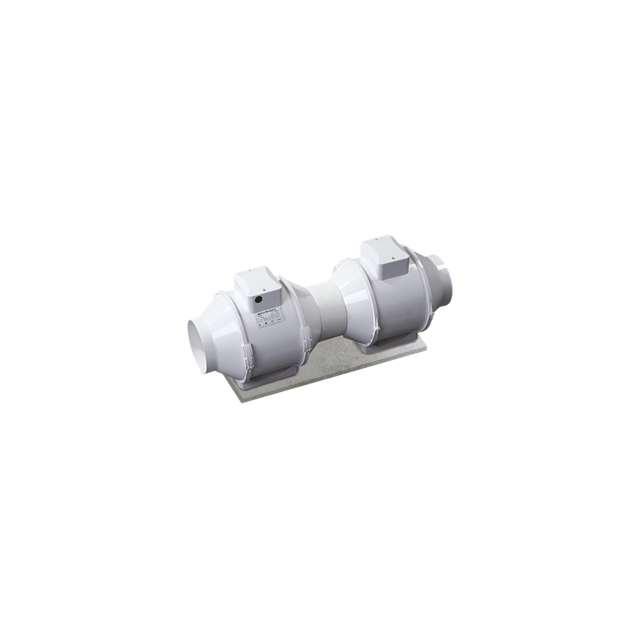

  • последовательно (для увеличения рабочего давления).

• Корпус вентилятора оборудован плоской монтажной пластиной, с помощью которой крепится вентилятор к стене.
• Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.

ВЕНТИЛЯТОР С ЭЛЕКТРОННЫМ МОДУЛЕМ ТЕМПЕРАТУРЫ И СКОРОСТИ (ОПЦИЯ «У»)

• Идеальное решение для вентиляции помещений, где необходимо контролировать температуру воздуха (например, для теплиц). Вентилятор с электронным модулем температуры и скорости позволяет автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха в вентиляционном канале или помещении.
• Существуют два исполнения:
  • со встроенным в канал вентилятора датчиком температуры (опция "У"/"У1" );

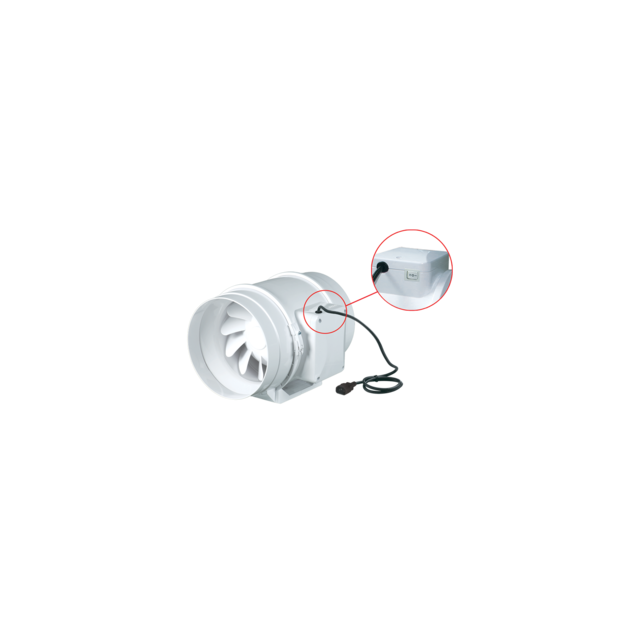

  • с выносным датчиком температуры, закрепленным на кабеле длиной 4 м (опция "Ун"/"У1н" ).

• На передней панели электронного модуля расположены:
  • регулятор предварительной установки скорости вращения крыльчатки;
  • регулятор порога срабатывания электронного термостата;
  • индикатор работы термостата

АЛГОРИТМ РАБОТЫ ВЕНТИЛЯТОРА С ЭЛЕКТРОННЫМ МОДУЛЕМ ТЕМПЕРАТУРЫ И СКОРОТИ

• Установите желаемую температуру воздуха (порог срабатывания термостата), поворачивая ручку регулировки термостата, а также минимальную скорость вращения (расход воздуха), поворачивая ручку регулировки скорости.

• Если температура повышается и превышает установленный порог срабатывания термостата, автоматика переключает вентилятор на максимальную скорость вращения (максимальный расход). При уменьшении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на ранее установленную скорость вращения. Чтобы избежать частого переключения скоростей двигателя в случае, когда температура в канале равна установленному температурному порогу, в алгоритм введена задержка переключения скорости.

Существуют два алгоритма задержки, которые могут быть использованы в разных случаях:

• Задержка датчика температуры (опция "У"): при превышении температуры воздуха на 2 °С выше установленного порога срабатывания термостата, вентилятор переключается на повышенную скорость. Вентилятор переключается на установленную (сниженную) скорость после уменьшения температуры за пределы установленного температурного порога. Данный алгоритм используется для поддержания температуры воздуха с точностью до 2 °С. Переключение скоростей вентилятора происходит нечасто.

• Задержка по таймеру («У1»): при превышении температуры воздуха более установленного порога срабатывания термостата вентилятор переключается на повышенную скорость и одновременно включается таймер задержки на 5 минут. Вентилятор переключается на установленную (пониженную) скорость после понижения температуры за пределы установленного температурного порога и только после 5-минутной отработки таймера задержки. Данный метод употребляется для чёткого поддержания температуры воздуха. При этом изменения скорости вентилятора с опцией У1 будут происходить чаще по сравнению с алгоритмом вентилятора с опцией В , но продолжительность работы на одной скорости составит не менее 5 минут.

ВАРИАНТЫ ПРИМЕНЕНИЯ ВЕНТИЛЯТОРОВ ТТ

в ванной комнате в офисном помещении параллельная установка вентиляторов на складе для повышения производительности
