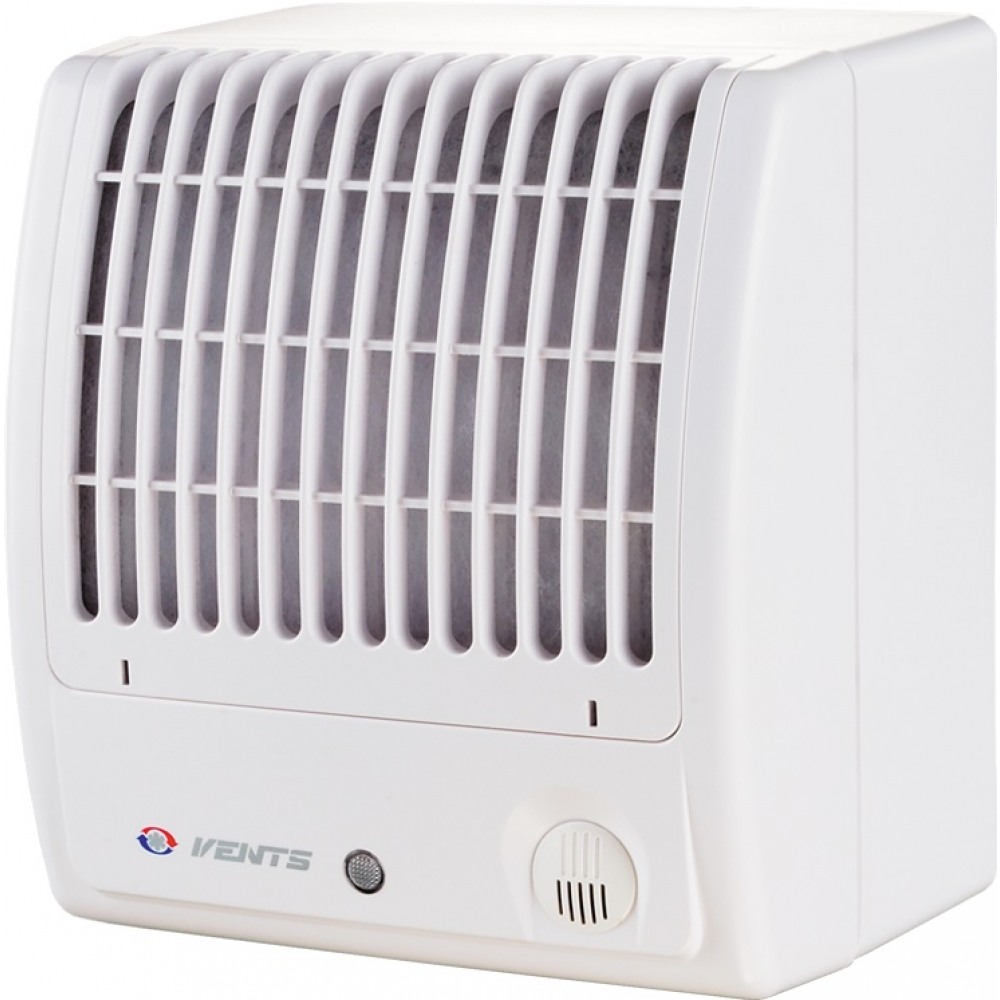

Vents ЦФ3 100 П3 ( 3-трехскоростной вентилятор) – центробежный вентилятор для вытяжной вентиляции.
Применение
- Постоянная или периодическая вентиляция санузлов, душевых, кухонь и других бытовых помещений.
- Для монтажа в вентиляционные шахты или соединение с воздуховодом.
- Для вентиляционных каналов с высоким сопротивлением системы.
- Для монтажа с воздуховодом Ø 100 мм.
Конструкция
- Современный дизайн и эстетичный внешний вид.
- Корпус и крыльчатка выполнены из высококачественного и прочного АБС-пластика, устойчивого к ультрафиолету.
- Удобная съемная решетка с фильтровальным элементом предохраняет внутренние элементы вентилятора от жира и пыли, что позволяет его использовать на кухне как вытяжку.
- Вентилятор ЦФ комплектуется по умолчанию пылевым фильтром. Возможен заказ с алюминиевым антижировым фильтром ( ЦФА3 ).
- Центробежная крыльчатка выполнена с загнутыми вперед лопатками, что обеспечивает высокое давление и низкий уровень шума вентилятора.
- Оборудован гравитационным обратным клапаном для предотвращения обратной тяги.
- Класс защиты – IP24.
Двигатель
- Надежный однофазный двигатель с низким энергопотреблением.
- В базовой комплектации двигатель оборудован подшипниками скольжения.
- В модификации «турбо» двигатель оборудован подшипниками качения и установлен на специальных виброгасящих опорах.
- Предназначен для непрерывной работы и не требует обслуживания.
- Оборудован защитой от перегрева.
Управление
Ручное:
- Вентилятор управляется с помощью выключателя освещения. Выключатель не входит.
- Вентилятор управляется с помощью встроенного выключателя шнура „B“ . При потолочном монтаже вентилятора опция не используется.
- Регулировка скорости может производиться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по нескольку единиц одного регулирующего устройства. Регуляторы скорости нельзя подключать к вентиляторам с модификациями Т , ТН , ТР , ВТ , ВТН .
Автоматическое:
- С помощью электронного блока управления БО-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
Монтажные особенности
- Вентилятор подходит для наружного или встроенного монтажа.
- При удаленном расположении вентиляционной шахты возможно использование гибких воздуховодов. Подключение воздуховода к выходному фланцу вентилятора осуществляется с помощью хомута.
- Крепятся к стене с помощью шурупов или на кронштейнах.
- Возможность вертикального или горизонтального монтажа.
- Может использоваться для потолочного монтажа.
- Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В/50 Гц необходимо дополнительно приобрести понижающий трансформатор (например, серии ТРФ 220/12-25 ).

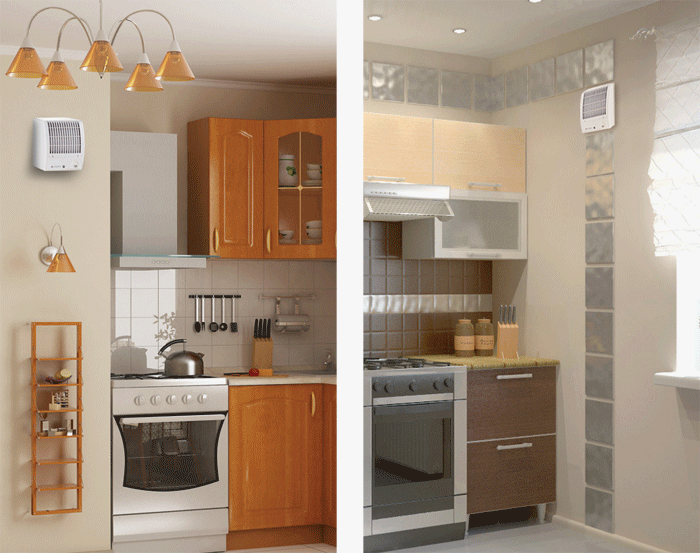

Пример монтажа
Настенный монтаж .
