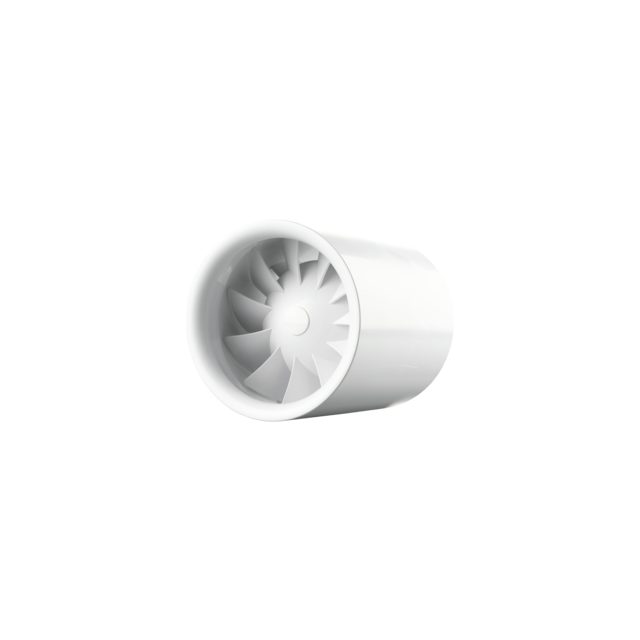

Канальный вентилятор Vents 150 Квайтлайн Дуо

Vents 150 Квайтлайн Дуо – бесшумные осевые канальные вентиляторы для вытяжной или приточной вентиляции.

Применение.

• Инновационные вентиляторы для вытяжной или приточной вентиляции стильного дизайна с новым уровнем комфорта.
• Постоянная или периодическая вентиляция санузлов, душевых, кухонь и других бытовых помещений.
• Максимальная воздухопроизводительность, соединенная с низким уровнем шума, гарантирует идеальный микроклимат.

• Вытяжная или приточная вентиляция в зависимости от варианта установки вентилятора в системе.
• Для использования с системой пластиковых (гибких) каналов.
• Перемещение малых и средних объемов воздуха на небольшие расстояния при невысоком сопротивлении вентиляционной системе.
• Для монтажа с воздуховодом Ø 100, 125 и 150 мм.

Конструкция

• Корпус и крыльчатка выполнены из высококачественного и крепкого пластика.

• Выходной патрубок вентилятора оборудован специальными выравнивателями потока воздуха, снижающими турбулентность, увеличивающими воздушное давление и способствующими снижению уровня шума.

• Конструкция крыльчатки позволяет повысить эффективность вентилятора и обеспечить низкий уровень шума.

• Степень защиты IP X4.

Двигатель

• Надежный мотор на шарикоподшипниках с минимальным энергопотреблением от 4,5 Вт.
• Модели серии ВЕНТС Квайтлайн оборудованы однофазным мотором в одно- и двухскоростном исполнении (серия Квайтлайн Дуо и Квайтлайн Экстра ).

• Мотор оборудован защитой от перегрева для предотвращения перегрузки.
• Мотор установлен на резиновых виброгасильных вставках, которые поглощают вибрации мото-ра и обеспечивают бесшумную работу вентилятора (кроме ВЕНТС Квайтлайн 150 Б ).

Режимы работы с таймером

Выбор режимов работы вентиляторов моделей 100, 125, 150 и ВЕНТС Квайтлайн 150 Экстра для модификаций Т производится установкой DIP-переключателя в необходимое положение.

Режим 1

• По умолчанию вентилятор выключен. Во время срабатывания выключателя вентилятор начинает работать на первой скорости.

Режим 2

• По умолчанию вентилятор выключен. Во время срабатывания выключателя вентилятор начинает работать на второй скорости.

Режим 3 ( двухскоростной режим)

• По умолчанию вентилятор работает на первой скорости. Во время срабатывания выключателя вентилятор переключается на вторую скорость.

Режим 4 (автоматический интервальный режим)

• По умолчанию вентилятор работает на первой скорости. Вентилятор переключается на вторую скорость через установленный промежуток времени (настраивается от 1 до 15 часов) и работает до 30 минут с максимальной производительностью. После этого вентилятор возвращается к обычному режиму работы на первой скорости.

Управление

Ручное управление: Автоматическое управление:

• Управление вентилятором производится с помощью комнатного выключателя освещения. Выключатель не входит в комплект поставки.
• Регулировка скорости может осуществляться с помощью тиристорного регулятора скорости РС-1-300 или РС-1-400 (для моделей, не оборудованных таймером). Регулировка скорости моделей вентиляторов ВЕНТС Квайтлайн 100 Дуо , ВЕНТС Квайтлайн 125 Дуо , ВЕНТС Квайтлайн 150 Дуо , ВЕНТС Квайтлайн 150 Экс-тра также может осуществляться с помощью переключателя скорости П2-1-300 (см. раздел «Электрические

• С помощью электронного блока управления БУ-1-60 (см. раздел «Электрические аксессуары»). Блок управления поставляется отдельно.
• С помощью таймера Т (встроенный таймер задержки выключения обеспечивает работу вентилятора от 2 до 30 минут после выключения вентилятора).

Монтаж.

• Вентилятор устанавливается в канал соответствующего сечения. В случае монтажа с гибкими по воздуховодам крепится с помощью хо-мутов.
• Монтажный кронштейн обеспечивает установку вентилятора на горизонтальную или вертикальную плоскую поверхность (модели Квайтлайн-к ).

• Последовательный монтаж двух вентиляторов увеличивает рабочее давление.
• Подключение вентилятора с мотором низкого напряжения 12 В к электросети 220 В/50 Гц осуществляется с помощью понижающего трансформатора ТРФ 220/12-25 (заказывается отдельно).

Пример монтажа
