ПРИМЕНЕНИЕ
- Постоянная или периодическая вентиляция санузлов, душевых, кухонь и других бытовых помещений.
- Для монтажа в вентиляционные шахты или соединение с воздуховодом.
- Для вентиляционных шахт с прямоугольной прорезью.
- Перемещение малой и средней величины потока воздуха в небольшие расстояния при малом сопротивлении вентиляционной системы.
- Для монтажа с воздуховодом Ø 100, 125 и 150 мм.

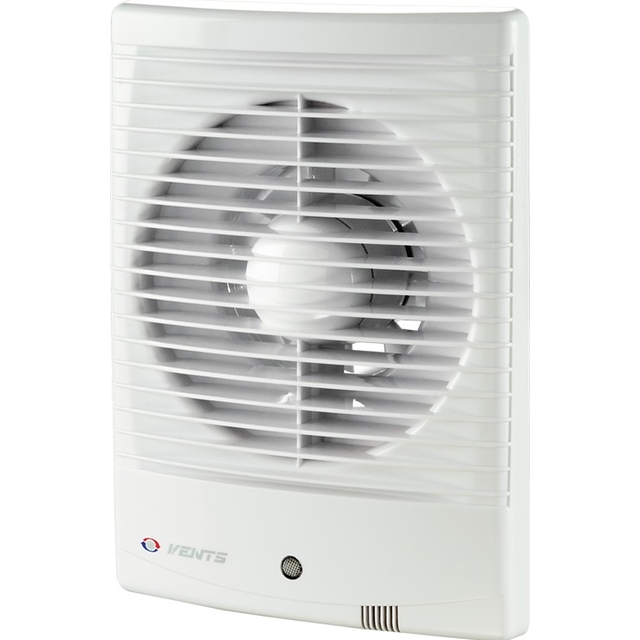

КОНСТРУКЦИЯ
- Современный дизайн и эстетичный внешний вид.
- Корпус и крыльчатка выполнены из высококачественного и прочного АБС-пластика, устойчивого к ультрафиолету.
- Конструкция крыльчатки позволяет повысить эффективность вентилятора и увеличить срок службы двигателя.
- Класс защиты – IP34.
ДВИГАТЕЛЬ
- Надежный двигатель с низким энергопотреблением.
- Предназначен для непрерывной работы и не требует обслуживания.
- Оборудован защитой от перегрева.
УПРАВЛЕНИЕ
Ручное:
- с помощью комнатного выключателя освещения. Выключатель не входит в комплект поставки;
- с помощью встроенного шнуркового выключателя « B ». При потолочном монтаже вентилятора опция не используется;
- регулировка скорости может производиться с помощью тиристорного регулятора (см. «Электрические аксессуары»). Вентиляторы могут подключаться сразу по несколько единиц к одному регулировочному устройству. Регуляторы скорости нельзя подключать к вентиляторам с модификациями Т , ТН , ТР , ВТ , ВТН .
Автоматическое:
- с помощью электронного блока управления БУ-1-60 . Блок управления поставляется отдельно;
- с помощью таймера Т (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в промежутке времени от 2 до 30 минут после его остановки выключателем);
- с помощью датчика влажности и таймера ТН (если влажность в помещении превысит установленное на датчике значение 60-90%, вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере, и ).
- с помощью датчика движения и таймера « ТР » (если датчик обнаружит движение в зоне своего действия, вентилятор автоматически включится и продолжит работу по таймеру от 2 до 30 минут. Дальность обнаружения – до 4 метров, угол обнаружения – макс. 100°).
МОНТАЖНЫЕ ОСОБЕННОСТИ
- Вентилятор устанавливается непосредственно в проем вентиляционной шахты или на стену с подключением к воздуховоду.
- Благодаря увеличенным размерам лицевой решетки возможно использование вентилятора для монтажа в прямоугольную прорезь вентиляционной шахты.
- При удаленном расположении вентиляционной шахты возможно использование гибких воздуховодов. Подсоединение воздуховода к выходному фланцу вентилятора осуществляется с помощью хомута.
- Крепится к стене с помощью шурупов.
- Для подключения вентилятора с двигателем с низким напряжением 12 В к сети 220 В/50 Гц необходимо дополнительно приобрести понижающий трансформатор (например, серии ТРФ 220/12-25 ).
ПРИМЕР МОНТАЖА
