ПРИМЕНЕНИЕ
- Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
- Для установки в вентиляционные шахты или соединения с воздуховодами.
- Перемещение малой и средней величины потока воздуха в небольшие расстояния при малом сопротивлении вентиляционной системы.
- Для монтажа с воздуховодами 100, 125 и 150 мм.
КОНСТРУКЦИЯ

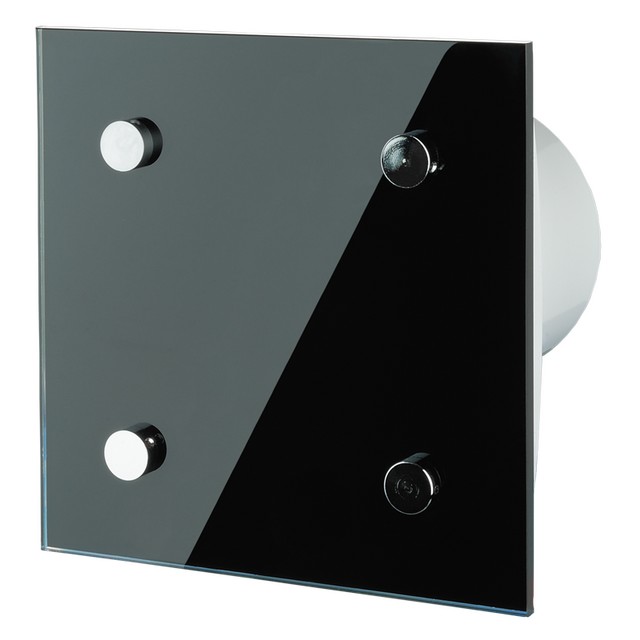

- Современный дизайн и эстетический внешний вид.
- Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
- Лицевая панель изготовлена из оргстекла.
- Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
- Степень защиты IP 34.
ДВИГАТЕЛЬ
- Надежный двигатель с низким энергопотреблением.
- Предназначен для непрерывной работы и не требует обслуживания.
- Оборудован защитой от перегрева.
УПРАВЛЕНИЕ
Ручное:
- Вентилятор управляется с помощью комнатного выключателя освещения. Выключатель в поставку не входит.
- Вентилятор управляется посредством встроенного шнуркового выключателя „B“ . При потолочном монтаже вентилятора опция не используется.
- Регулировка скорости может производиться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по нескольку единиц к одному регулирующему устройству. Регуляторы скорости нельзя подключать к вентиляторам с модификациями Т , ТН , ТР , ВТ , ВТН .
Автоматическое:
- Посредством электронного блока управления СУ-1-60 (см. Электрические принадлежности). Блок управления поставляется раздельно.
- При помощи таймера „Т“ (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течении от 2 до 30 мин. после остановки его выключателем).
- Посредством датчика влажности и таймера „ТН“ (если влажность в помещении превысит установленную на датчике значения 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере и выключается).
ОСОБЕННОСТИ МОНТАЖА
- Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
- При удалённом размещении вентиляционной шахты может быть внедрение гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
- Крепится к стенке с помощью шурупов.
- Может использоваться для потолочного монтажа.
- Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В/50 Гц необходимо дополнительно приобрести понижающий трансформатор (например, серии ТРФ 220/12-25 ).
ПРИКЛАД МОНТАЖА
