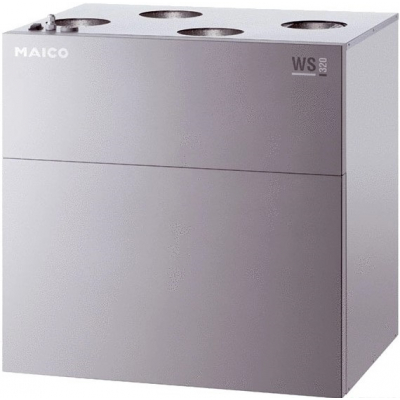

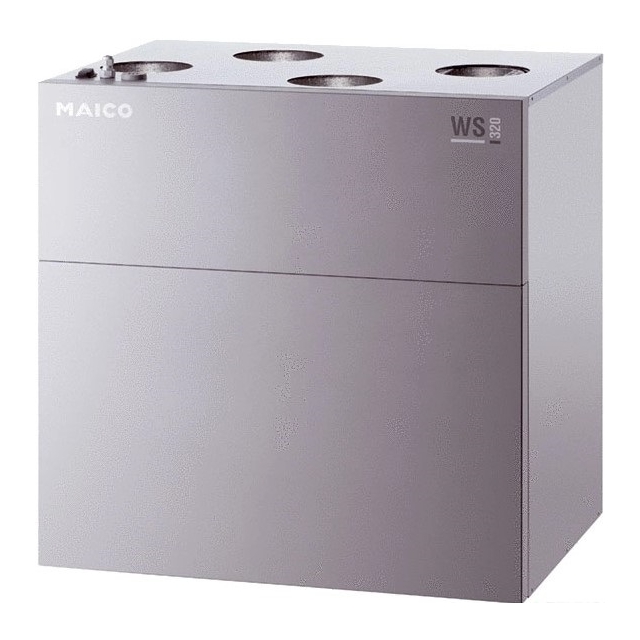

Приточно-вытяжная установка Maico WS 320 BRET

Maico WS 320 BRET - Краткая информация

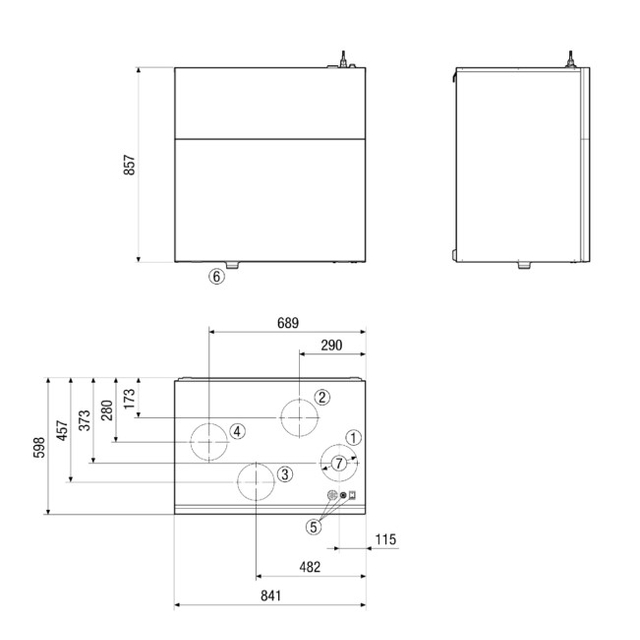

Высокоэффективные приборы централизованной вентиляции с вентиляторами EC, регулированием для поддержания постоянного объемного расхода, байпасом и энтальпийным теплообменником, линиями приточного и вытяжного воздуха справа, объемный расход 80—320 м³/ч, диаметр присоединения 4 x DN 160; для присоединения спирально-навивных труб требуется 4 вставных соединителя SVR 160, вкл. пульт управления RLS 1 WR, вкл. встроенный веб-сервер и приложение MAICO для мобильного управления прибором, веб-инструмент, разрешение DIBT, сертификат «пассивного дома», возможно подключение к KNX, Modbus, Loxone и EnOcean


WS 320 BRET - Описание изделия

Исполнение "Байпас"

• с байпасом и энтальпийным теплообменником.
• Прибор в правом исполнении.
• Высокоэффективный вентиляционный прибор достигает класса энергоэффективности A без дополнительных принадлежностей.
• Модулированный автоматический 100% байпас для пассивного охлаждения ночью в летний период с регулируемым ограничителем минимальной температуры приточного воздуха.

Краткое описание

• Централизованный, компактный, очень тихий бытовой вентиляционный прибор с рекуперацией тепла.
• Для контролируемой приточной и вытяжной вентиляции.
• Идеально подходит для новостроек или отреставрированных объектов.
• Доступно кредитование KfW и земли Северный Рейн-Вестфалия.
• Настенный или напольный монтаж (опционально).
• Фильтр ISO Coarse 85 процентов (G4) в вытяжном воздухе и фильтр пыльцы ISO ePM1 80 процентов (F7) в наружном воздухе. Использование каскада фильтров (ISO Coarse 85 %/ISO ePM1 80 %) в наружном воздухе может увеличить срок службы фильтра.
• Все вентиляционные приборы оснащены современными перекрестными противоточными или энтальпийными теплообменниками с санитарно-эпидемиологическим заключением согласно VDI 6022, лист 1.
• Полное разделение вытяжного/приточного воздуха во всем устройстве. предотвращает нежелательную рециркуляцию воздуха, и, таким образом, передачу вирусов (например, коронавируса) и бактерий.
• Вентиляционный контроллер RLS 1 WR входит в объем поставки.
• Бытовой вентиляционный прибор можно контролировать в ПРИЛОЖЕНИИ (air@home) и браузерной версии веб-инструмента (www.air-home.de) с помощью встроенного интерфейса LAN.
• Стандартное USB-соединение для ввода в эксплуатацию, обновления для управления и обслуживания.
• Все приборы оснащены высокоэффективными вентиляторами с технологией EC.
• встроенное/автоматическое регулирование постоянства объемного расхода обеспечивает постоянное соблюдение заданного объемного расхода во всех рабочих условиях (например, загрязнение фильтра, установки воздушного клапана). Это также упрощает ввод в эксплуатацию / измерение объема воздуха на клапанах.
• Встроенный комбинированный датчик (влажности/температуры) в стандартной комплектации обеспечивает работу системы вентиляции с учетом текущих потребностей и интеллектуальную стратегию защиты от замерзания и осушения (защита от переувлажнения) в вытяжном воздухе.
• Все приборы также отличаются стратегией защиты от замораживания, адаптированной с учетом реальных потребностей.
• Все приборы имеют многофункциональный контакт для управления, например, соляным геотермическим теплообменником (нерегулируемым насосом), индикаторами эксплуатации и неисправности, калорифера предварительного или последующего нагрева, наружными заслонками или охлаждением.
• Доступны два входных контакта (12 и 230 В), например, для отключения/выключения с точки зрения технической безопасности.
• Разные входы/выходы позволяют подключать контроллер к другим инженерным системам здания, например, тепловому насосу.
• Встроенный интерфейс MODBUS (TCP/IP и RTU) для интеграции в инженерные системы здания.
• Опциональный сменный модуль K-SM обеспечивает интеграцию в системы здания KNX.
• Опциональный сменный модуль E-SM обеспечивает интеграцию в системы EnOcean.
• Опциональные дополнительные платы ZP 1 и ZP 2 для поддержки расширенных функций, таких как «регулирование постоянного давления» вентиляторов EC, зонирующий клапан, соляной геотермический теплообменник (регулируемый насос), измерение перепада давления на фильтре.
• Максимальная адаптивность устройства благодаря широкому спектру вариантов оборудования/присоединения.
• Современная модульная технология прибора обеспечивает простое дооснащение (например, предварительный нагрев, байпас) и удобство в обслуживании и ремонте.

Характеристики

Корпус

• Корпус из листовой стали с порошковым покрытием.
• Цвет: обычный белый, типа RAL 9016.
• Возможна удобная замена фильтра без инструментов.
• Плотный внутренний корпус без тепловых мостов из термостойкого, звуко- и теплоизоляционного материала EPP (средняя толщина стенки: 47 мм).
• Корпус из вспененного полипропилена с очень хорошими гигиеническими/негигроскопическими свойствами.
• Материал прошел испытания Института гигиены воздуха в соответствии со стандартом VDI 6022.
• В корпус из вспененного полипропилена встроена ванна для конденсата.
• Поверхность устройства и внутренний корпус устройства легко поддаются очистке.
• Звукопоглощающая внутренняя облицовка в воздушном канале.
• Отвод конденсата через сетчатый клапан 1 ½ дюйма.
• Опциональный сифон прибора с номинальным диаметром 40, см. принадлежности.

Фильтр

• Фильтр ISO Coarse 85 процентов (G4) в вытяжном воздухе и фильтр пыльцы ISO ePM1 80 процентов (F7) в наружном воздухе.
• Опциональный каскад фильтров (ISO Coarse 85 %/ISO ePM1 80 %) в наружном воздухе может увеличить срок службы фильтра.
• Замена фильтра без инструментов.

Управление

• Готов к эксплуатации, с включателем/выключателем.
• В комплект поставки входит пульт управления RLS 1 WR, четыре ступени вентиляции, индикатор замены фильтра, индикатор неисправностей.
• Возможно параллельное подключение дополнительных пультов управления.
• Мобильное управление в ПРИЛОЖЕНИИ (air@home) или браузерной версии веб-инструмента (www.air-home.de) с помощью смартфона, ноутбука или ПК обеспечивает, например,
  • отчеты в реальном времени, управление пользователями
  • Автоматический режим с учетом текущих потребностей / автоматический режим с управлением по времени
  • Ручной режим / ВЫКЛ
  • Экологический режим приточного воздуха или экологический режим вытяжного воздуха
  • Запрос состояния фильтра, сообщения об ошибках
• Опциональный сенсорный пульт управления RLS T2 WS для установки следующего:
  • 2 автоматических режима (по датчику / по времени)
  • 4 ручных рабочих режима (ECO для вытяжного воздуха / ECO для приточного воздуха / РУЧНОЙ / ВЫКЛ.)
  • возможен полный ввод в эксплуатацию рекуператоров.
• Опциональный дизайнерский пульт управления RLS G1 WS:
  • ВКЛ./ВЫКЛ.
  • 5 ступеней
  • Автоматический режим работы
  • Приточный воздух ECO, вытяжной воздух ECO
  • Индикатор замены фильтра и неисправности
• USB-разъем для обслуживания / ввода в эксплуатацию — бесплатное ПО MAICO для ввода в эксплуатацию.
• Сетевое подключение через встроенный интерфейс LAN.
• Совместимость с системой «умный дом» (например, Loxone, через протокол Modbus TCP/IP).
• Интеграция с протоколом Modbus TCP/IP и RTU в стандартном исполнении.
• Опциональный сменный модуль KNX K-SM для интеграции в инженерные системы здания www.knx.org.
• Опциональный сменный модуль EnOcean E-SM для подключения вентиляционного прибора к "миру EnOcean" www.enocean-alliance.org.

Блок управления

• Регулирование объемного расхода с учетом потребности в серийном исполнении («решающее значение влажности»).
• Плавная корректировка объемного расхода по потребности.
• Встроенная функция защиты от переувлажнения.
• 3 датчика температуры наружного, вытяжного и приточного воздуха.
• 1 комбинированный датчик (температура и влажность) в патрубке для вытяжного воздуха.
• Можно подключить до четырех внешних датчиков разных типов (углекислого газа, летучих органических соединений, влажности).
• Мультифункциональный контакт для управления соляным геотермическим теплообменником (нерегулируемым насосом), индикатором эксплуатации и неисправностей, калорифером предварительного или последующего нагрева, наружными заслонками или системой охлаждения.
• Входы для безопасного отключения через контакт 12 В или 230 В (например, пожарный оповещатель, пожарная сигнализация, камин без перепада давления).
• Дополнительный кнопочный вход для включения ограниченной по времени интенсивной (форсированной) вентиляции.
• Возможность расширения с помощью опциональной дополнительной платы ZP 1 для управления:
  • 3-ходовая заслонка (например, воздушный геотермический теплообменник)
  • регулируемый насос (например, соляной геотермический теплообменник)
  • воздушная заслонка в системе зональной регулировки
  • коммутационный контакт для внешнего калорифера последующего нагрева
• Возможность расширения с помощью опциональной дополнительной платы ZP 2 для:
  • постоянства давления вентиляторов ЕС
  • контроля фильтра с контролем перепада давления
• Разные входы и выходы позволяют подключать пульт управления вентиляционного прибора к другим инженерным приборам, например, тепловому насосу.

Допуски и сертификаты

• Разрешение DIBT – Немецкого института строительной техники.
• Сертификация по стандарту PH: все приборы WS 320 в левом исполнении.
• Протокол испытаний согласно стандарту DIN EN 13141-7.
• Сертификат швейцарской организации energie-cluster.ch.
• Санитарно-эпидемиологическое заключение на материал корпуса (EPP) и теплообменника.
• Регистрация в бюллетене TZWL.

Теплообменник/рекуперация тепла

• Высокоэффективный перекрестный противоточный теплообменник из пластмассы (PS).
• Рекуперация тепла до 96%.
• Рекуперация влаги до 68 процентов (приборы ET).
• Санитарно-эпидемиологическое заключение (отсутствие бактерий, роста/передачи вирусов) согласно стандарту VDI 6022, лист 1.
• Теплообменник с антимикробной защитой можно мыть водой.
• Приборы с энтальпийными теплообменниками не требуют подсоединения слива конденсата.

Байпас

• Присутствует в вариантах устройства "B".
• Модулированный автоматический 100% байпас для пассивного охлаждения ночью в летний период с регулируемым ограничителем минимальной температуры приточного воздуха.

Защита от замораживания

• Предотвращение замораживания теплообменника при низких температурах.

• Высокоэффективная функция защиты от замораживания в исполнении "K" с помощью регулируемого по потребности электрического калорифера предварительного нагрева PTC с модуляцией мощности.
• А для других исполнений, кроме "K", — с помощью отключения приточного вентиляторного блока.
• Рекомендация: другие исполнения, кроме "К", целесообразно комбинировать с рекуперацией тепла с помощью соляного теплообменника.

Вентиляторы

• Центробежные вентиляторы с загнутыми вперед лопатками для приточного или удаляемого воздуха.
• Энергоэффективные двигатели ЕС постоянного тока со встроенным регулятором постоянства объемного расхода.
• Возможность контроля постоянства давления благодаря опциональной дополнительной плате ZP 2.

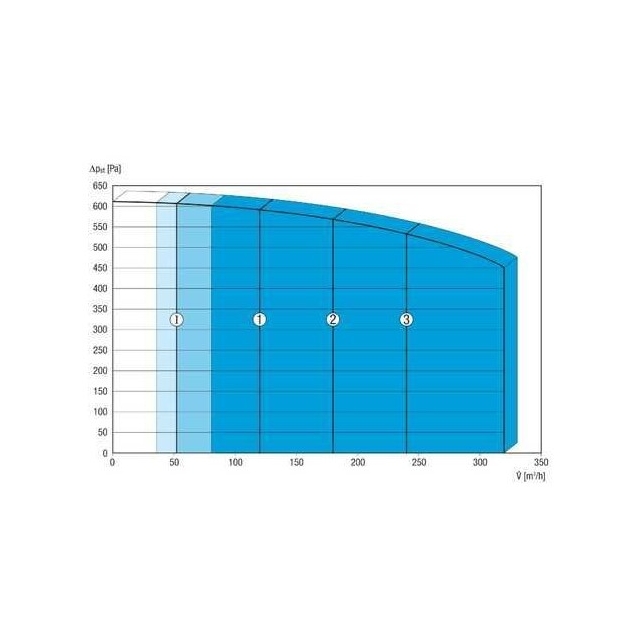

• Четыре ступени вентиляции для плавной настройки в диапазоне от 80 до 320 м³/ч.

Инструкции по монтажу

• В объем поставки включен стенной держатель, что обеспечивает удобный и очень быстрый монтаж.
• Крышка корпуса легко снимается благодаря удобным магнитным запорам.
• Предусмотреть установку шумоглушителей со стороны притока и вытяжки.
• Примечание: Приборы всех вариантов (например, "К") можно после установки переоборудовать с помощью опциональных компонентов, получив приборы других вариантов (например, "KRET").
