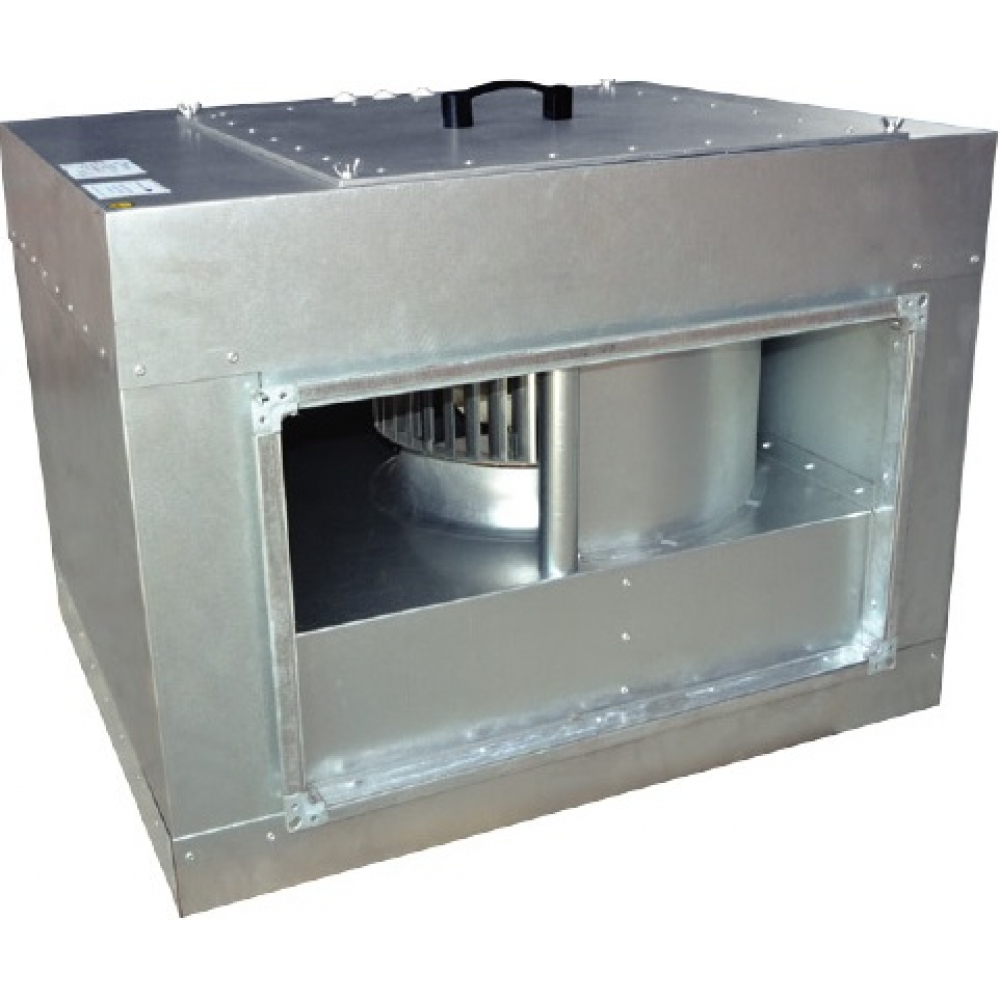

Промышленный вентилятор Binetti XGFQ 60-30 / 280-4E

Застосування

Повністю регульовані канальні радіальні шумоізольовані вентилятори низького тиску XGFQ можуть використовуватись універсально як в простих вентиляційних, так і в більш складних системах кондиціонування для комплексної підготовки повітря.

Під шумоізоляцією мається на увазі зниження рівня акустичної потужності в оточуючий простір. Для зниження рівня акустичної потужності на всмоктуванні і на нагнітанні необхідно передбачити встановлення в системі шумоглушників. Вентилятори доцільно використовувати разом з іншими елементами канальної модульної системи, яка забезпечує взаємосумісність та збалансованість.

Робочі умови. Розташування.

Ці вентилятори призначені для використання в приміщенні. Використання зовні можливе при достатній покрівлі даху. Вони спроектовані для переміщення повітря без твердих, волокнистих, липких, агресивних, відповідно вибухових домішок. Для експлуатації зовні вентилятори необхідно покрити захисним шаром фарби (крім технічних пластин). Переміщуване повітря має бути вільне від корозійних хімікатів або хімікатів, агресивних до алюмінію, цинку і пластику.

Прийнятна температура оточуючого середовища і транспортованого повітря коливається від -30°С до +40 °С, а для деяких типів до +70 °С. Вентилятори ХGFQ серії можуть працювати в будь-якому положенні. При встановленні під стелею, рекомендується розташовувати вентилятор з чашкою двигуна донизу, щоб був легкий доступ до моторного блоку. На всмоктуванні і на нагнітанні вентилятора необхідно встановлювати гнучкі гасячі вібрацію вставки, а також шумоглушники або дільниці ізольованого каналу повітропроводу. Підвіска вентиляторів має також містити елементи, гасячі шум і вібрацію, наприклад, сайлетблоки. Для зниження втрат тиску в системі, рекомендується за вентилятором монтувати пряму дільницю повітропроводу довжиною 1-1,5 м.

Діапазон розмірів

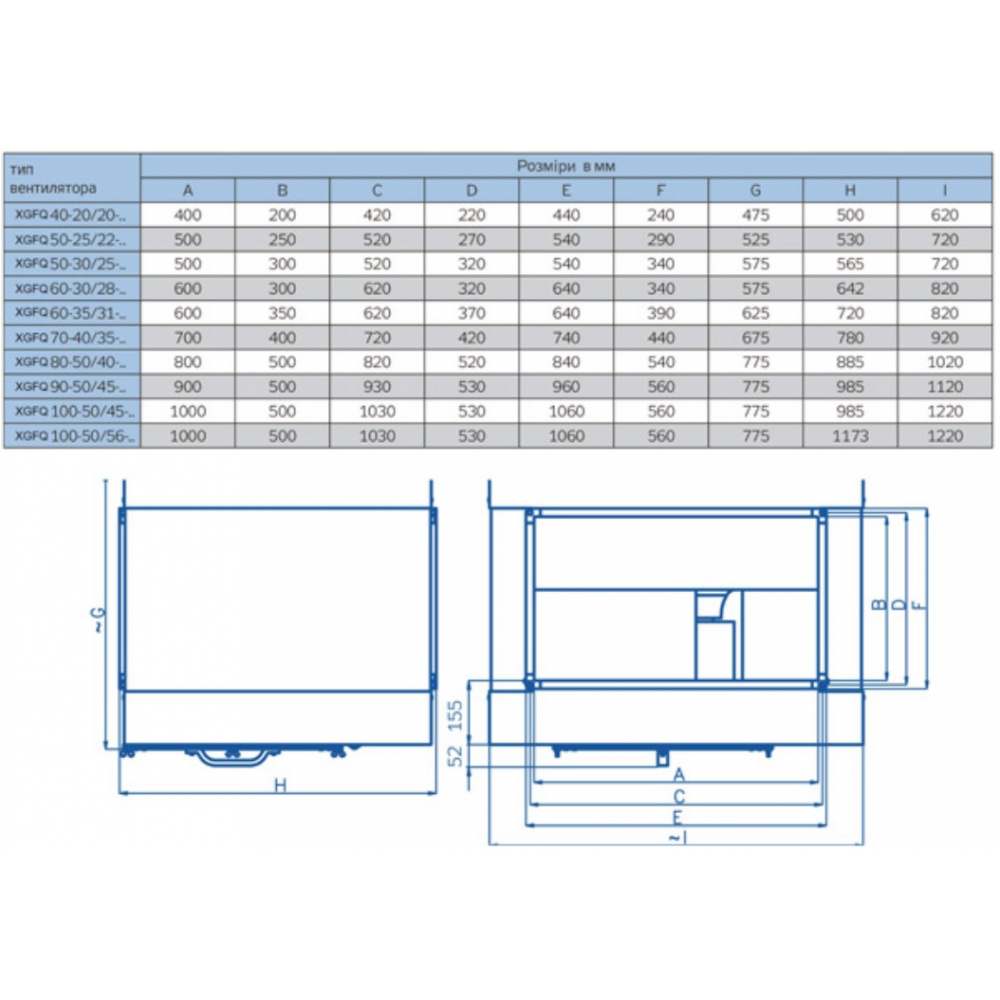

ХGFQ вентилятори виготовляються в діапазоні з дев’яти розмірів, відповідно АхВ розмірам поєднуваного фланцю. Для кожного розміру є декілька вентиляторів, які відрізняються по числу полюсів двигуна. При розрахунку вентилятора на потрібний обсяг повітря та тиск використовується наступне загальне правило: вентилятори з більшим числом полюсів досягають потрібних параметрів при меншій швидкості, що призводить до зменшення шуму та подовження терміну служби. Вентилятори з більшим числом полюсів також мають нижчу швидкість повітря в перехресній секції, що призводить до менших втрат тиску в вентиляторі та приладді, проте, вони потребують більших інвестиційних витрат. Стандартний розмірний та продуктивний діапазон однофазних та трифазних ХGFQ вентиляторів дозволяє проектувальникам оптимізувати всі параметри при виборі вентиляційних установок з виробництвом повітря до 11,730 м3 на годину.

Матеріали

Зовнішній корпус та поєднувані фланці ХGFQ вентиляторів виготовляються з гальванізованих сталевих листів (Zn 275 г/м2). Робоче колесо — з загнутими вперед лопатками (у всіх вентиляторів за винятком типорозміру 100-50/56-4D) — виготовляється з гальванізованої листової сталі, у типорозмірі 100-50/56-4D робоче колесо (з назад загнутими лопатками) — зі сталі, покритої лаком, дифузори — з алюмінію, двигуни виготовляються з алюмінієвого сплаву, міді та пластику. Шумоізоляція виготовляється з незаймистої, стійкої до гниття водовідштовхуючої мінеральної вати.

Двигуни

Компактні однофазні та трифазні асинхронні двигуни з зовнішнім ротором та омічним якорем використовуються як приводи. Двигуни розташовані зі споду робочого колеса і при функціонуванні оптимально охолоджуються потоком повітря. Високоякісні, в захищеному корпусі, самозмащуванні шарикопідшипники двигуна дозволяють вентиляторам досягати строку служби понад 40,000 годин без профілактичного обслуговування. Ізоляція корпусу двигунів відповідає lP 54, крім ХGFQ 40-20 і ХGFQ 50-25, ізоляція яких IP44. Двигунам властивий низький стартовий струм.

Електричне устаткування

Однофазні двигуни оснащені залитим пусковим коденсатором, укріпленим під кришкою. Електромонтажні з’єднання зібрані в клемній коробці з класом захисту IP 40.

Захист двигуна

Як правило, постійне відслідковування внутрішньої температури двигуна використовується в усіх двигунах. Гранична температура відслідковується термальними контактами (TK-термоконтакти), розташованими в обмотці двигуна. Термоконтакти представляють собою мініатюрні термальні вловлюючі елементи, які, після під’єднання до захисної контактної схеми, захищають двигун від перегріву, обриву однієї фази мережі, раптової зупинки, а також підвищеної температури транспортованого повітря. Термальний захист за допомогою термоконтактів є всеохоплюючим та надійним за умови їх правильного під’єднання. Цей спосіб захисту важливий особливо для двигунів з керованою швидкістю, двигунів, які часто вмикаються, та двигунів з високим термальним навантаженням гарячим транспортованим повітрям. Тому вентиляторні двигуни не можуть бути захищені звичайним термальним захистом, що надається захисними елементами перевищення струму двигуна!

Контроль продуктивності вентилятора

Продуктивність всіх ХGFQ вентиляторів може бути повністю керована зміною швидкості. Швидкість вентилятора змінюється в залежності від напруги на клемах двигуна.

Взагалі для вентиляторів може бути декілька типів контролю. Проте контроль напруги є найбільш прийнятним для ХGFQ вентиляторів.

• П’ятиступеневий контроль напруги. (Трансформатор).

Контроль напруги однофазних та трифазних ХGFQ вентиляторів є найбільш прийнятним як в технічному, так і в робочому плані. Тут немає ніякого впливу перешкод, гудіння, писку або вібрації двигуна.

ХGFQ вентилятори можуть контролюватись плавно, якщо зміна напруги безступенева. На практиці, зазвичай використовуються поетапні контролери напруги.

Трансформаторні ступеневі контролери напруги можуть управляти продуктивністю вентилятора в п’ять етапів 20%- ми кроками, у відповідності до п’яти кривих залежності тис- ку і виробництва повітря на графіку робочих характеристик кожного вентилятора.

Двигуни ХGFQ вентиляторів можуть експлуатуватись в межах діапазону приблизно від 25% до 110% номінальної напруги.

Можливість дистанційного контролю (ручним перемикачем, перемикачем в контрольному блоці або автоматичним перемиканням за допомогою контрольного сигналу 0-10В від контрольного блоку OSX) є значною рисою цієї лінійки продуктів.

Ця лінійка продуктів включає однофазні та трифазні контролери. Ці контролери охоплюють кожен тип канального вентилятора.

• Безступеневий електронний контроль.

Плавкий електронний контроль напруги продуктивності допускається тільки для однофазних вентиляторів.

Недоліки електронного контролю, який надається РЕ 2,5 та РЕ 4 контролерами, у порівнянні зі ступеневими регуляторами, полягають в більшім нагріві двигуна.

Частковим недоліком також є той факт, що проектувальник не може точно визначити для користувача ступінь необхідної потужності в залежності від потрібного виробництва повітря.

Безступеневий контроль може бути забезпечений частотними інверторами, які постачаються на вимогу.

Аксесуари

ХGFQ вентилятори належать широкому ряду компонентів канальної вентиляторної системи.

Будь-яка установка обробки повітря, від простої вентиляції до складного комфортного кондиціонування, може бути побудована завдяки підбору відповідних елементів.

Універсальні канальні вентилятори серії ХGFQ можуть використовуватись разом з елементами та аксесуарами широкого діапазону:

• DGL Кишенькові фільтри та DL3, DL5, DL7 касети кишенькових фільтрів.
• VGL Пластинчаті повітряні фільтри та VL3 касети пластинчатих повітряних фільтрів.
• RG Гнучкі вставки.
• FF, DFF, HFF Дросель-клапани та заслонки.
• XS Шумоглушники.
• RPG Водонагрівачі (водяні калорифери).
• DJR, DJRS, DJRX Електричні нагрівачі (електричні калорифери).
• ZPG Прямі охолоджувачі.
• LPG Водяні охолоджувачі.
• HVX Пластинчаті теплообмінники (рекуператори).
