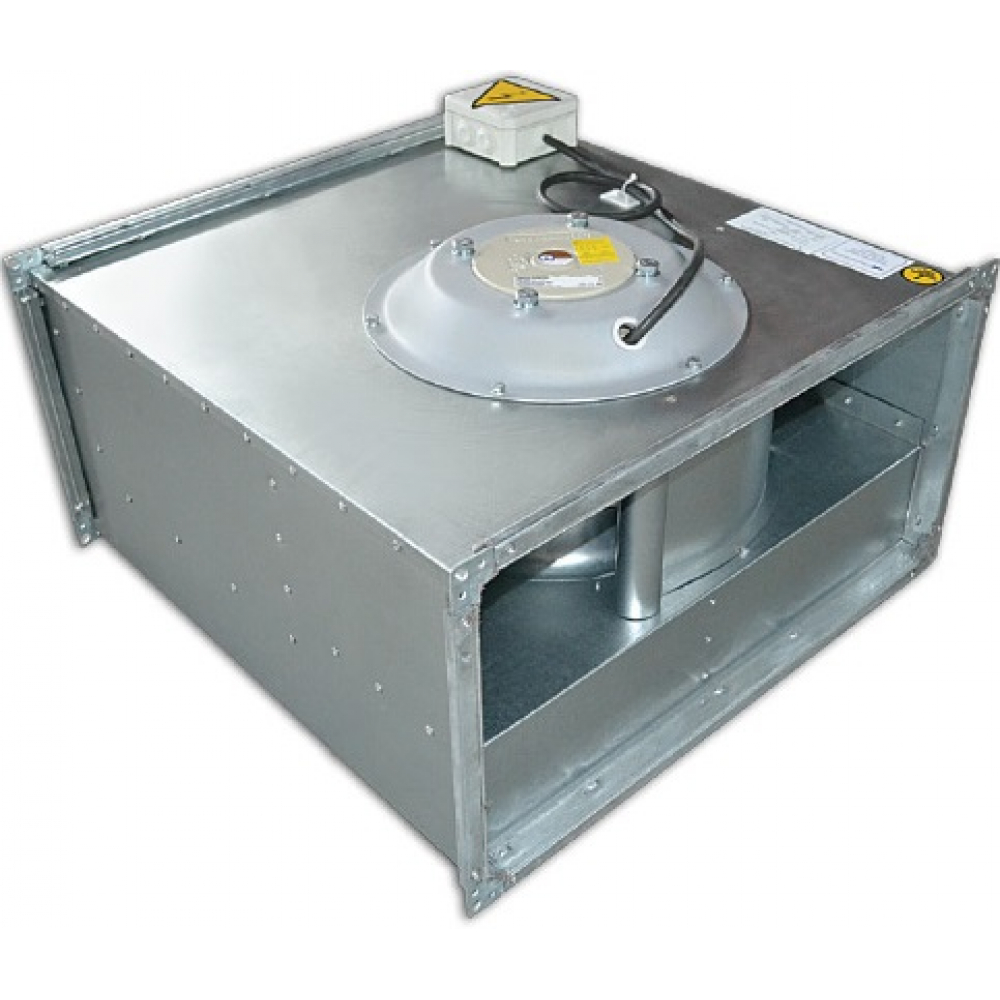

Канальный вентилятор Binetti GFQ 60-30/280-4E

Вентилятор для прямоугольных каналов Binetti GFQ 60-30/280-4E

Применение

Полностью управляемые радиальные GFQ вентиляторы низкого давления для прямоугольных каналов могут универсально использоваться для комплексного кондиционирования воздуха от простых вентиляционных установок до сложных систем обработки воздуха.

В идеале они могут использоваться вместе с другими компонентами модульной канальной модульной системы, которая обеспечивает взаимосовместимость канальной вентиляторной системы.

Рабочие условия. Расположение.

Эти вентиляторы предназначены для использования в помещении. Использование снаружи возможно при достаточной кровле. Они спроектированы для перемещения воздуха без жестких, волокнистых, липких, агрессивных, соответственно взрывных примесей. Перемещаемый воздух должен быть свободен от коррозионных химикатов или химикатов, агрессивных к цинку и/или алюминию.

Подходящая температура транспортируемого воздуха колеблется от -30°С до +55°С. Вентиляторы серии GFQ могут работать в любом положении. При установке под потолком рекомендуется размещать вентилятор с чашкой двигателя вниз, чтобы был легкий доступ к моторному блоку. Но если транспортируемый воздух перенасыщен влагой или если существует риск интенсивной конденсации пара внутри вентилятора, лучше располагать чашку вентилятора кверху.

Материалы

Наружный корпус и сочетаемые фланцы GFQ вентиляторов изготавливаются из гальванизированных стальных листов. Рабочее колесо – с загнутыми вперед лопатками и диффузорами – изготавливается из гальванизированной листовой стали, а двигатели изготавливаются из алюминиевого сплава, меди и пластика. Все материалы тщательно проверяются, чтобы обеспечить длительный срок службы и надежность вентилятора.

Рабочее колесо

После подключения вентилятора с трехфазным двигателем к питанию нужно проверить правильность направления вращения рабочего колеса. Контрольное отверстие на чашке двигателя закрыто резиновой заглушкой. Рабочие колеса GFQ вентиляторов вращаются всегда влево, то есть против часовой стрелки (смотря через контрольное отверстие на чашке двигателя).

Двигатели

Модель оснащена трехфазным двигателем. Компактные трехфазные асинхронные двигатели с внешним ротором и стойкой арматурой используются в качестве приводов. Двигатели расположены снизу рабочего колеса и при функционировании оптимально охлаждаются потоком воздуха.

Электрическое оборудование

Трехфазные двигатели следует подключать в соответствии с данными, приведенными в разделе «Технические данные», в соответствии с пластиной с техническим паспортом двигателя.

Защита двигателя

Как правило, постоянное отслеживание внутренней температуры двигателя используется во всех двигателях.

Предельная температура отслеживается термальными контактами (TK-термоконтакты), расположенными в обмотке двигателя.

Термальная защита с помощью термоконтактов всеобъемлющая и надежная при условии их правильного подключения. Этот способ защиты важен особенно для двигателей с управляемой скоростью, часто включаемых двигателей и двигателей с высокой термальной нагрузкой горячим транспортируемым воздухом. Поэтому вентиляторные двигатели не могут быть защищены обычной термальной защитой, предоставляемой защитными элементами превышения тока двигателя!

Контроль производительности вентилятора

Производительность всех GFQ вентиляторов может полностью управляться изменением скорости. Скорость вентилятора изменяется в зависимости от напряжения на клеммах двигателя.

• Пятиступенчатый контроль напряжения (трансформатор).

Контроль напряжения трехфазных GFQ вентиляторов наиболее приемлем как в техническом, так и в рабочем плане. Здесь нет никакого влияния помех, жужжаний, писка или вибрации двигателя.

Эта линейка продуктов включает в себя трехфазные контроллеры. Эти контроллеры обхватывают каждый тип канального вентилятора.
