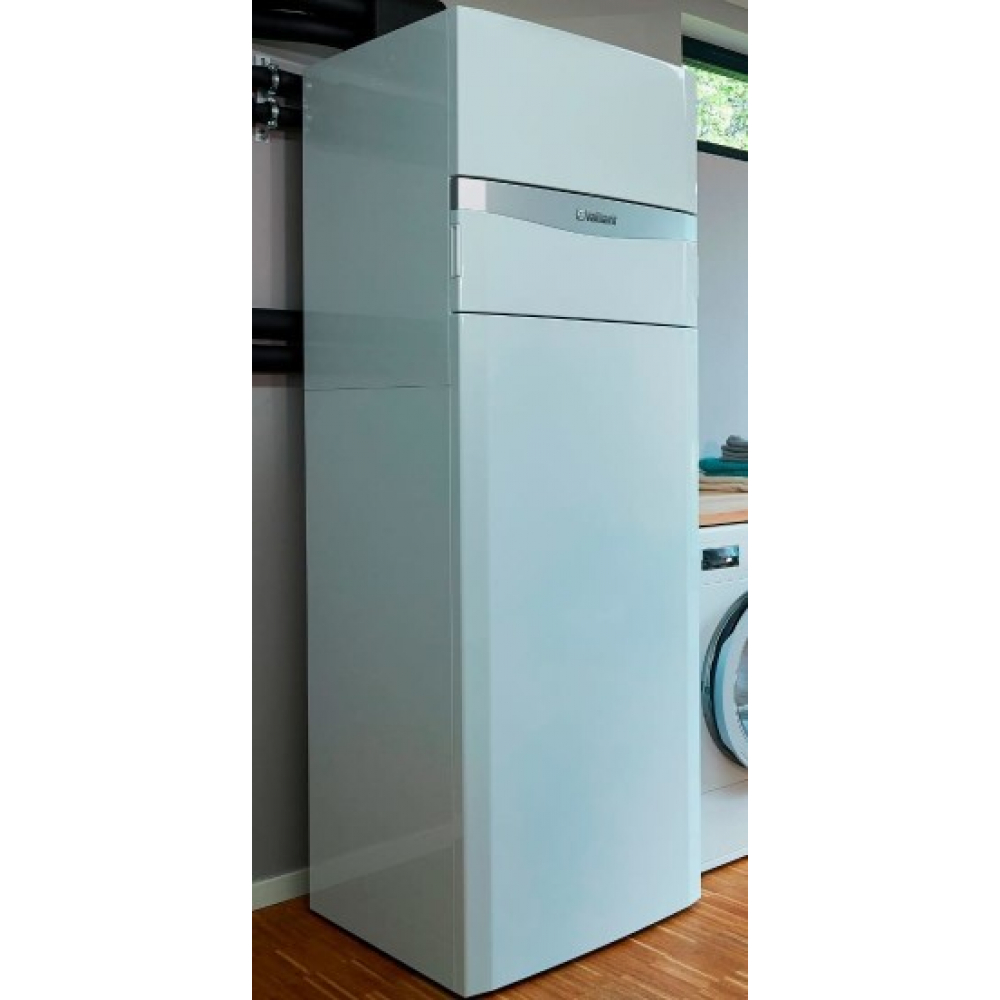

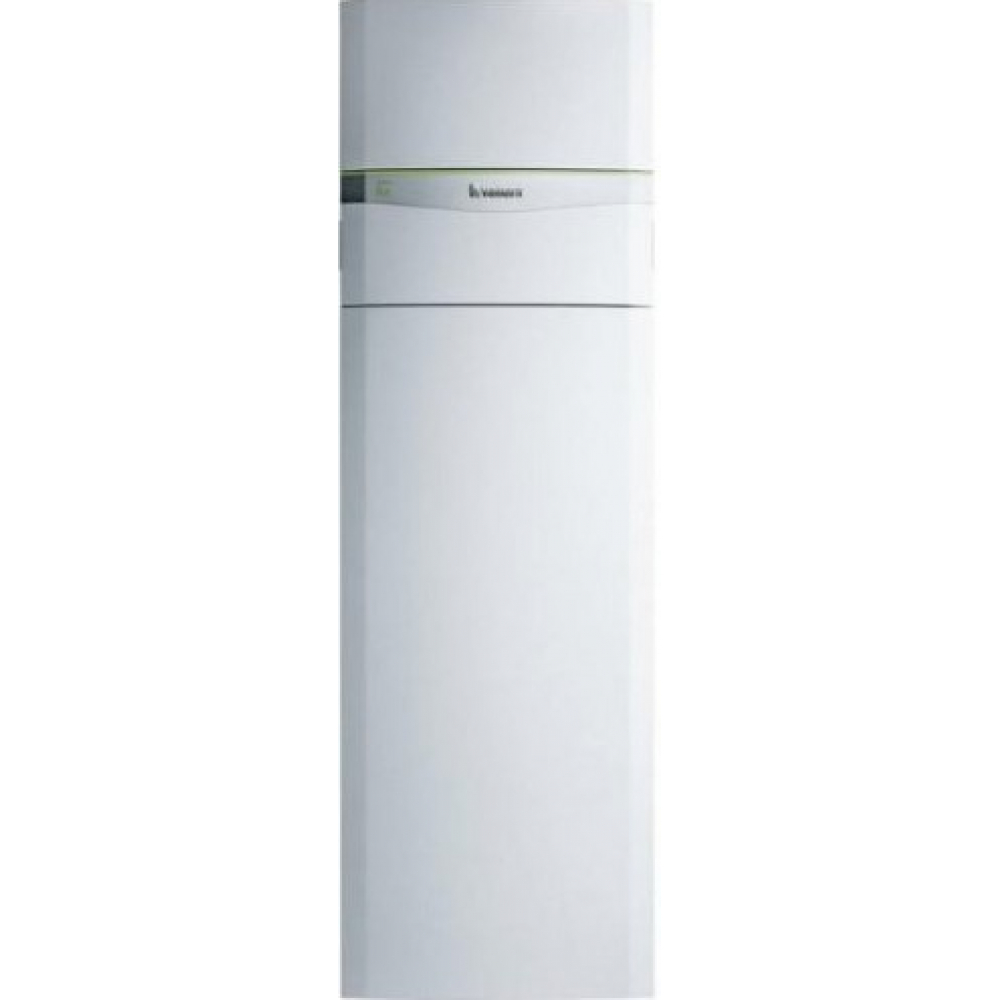

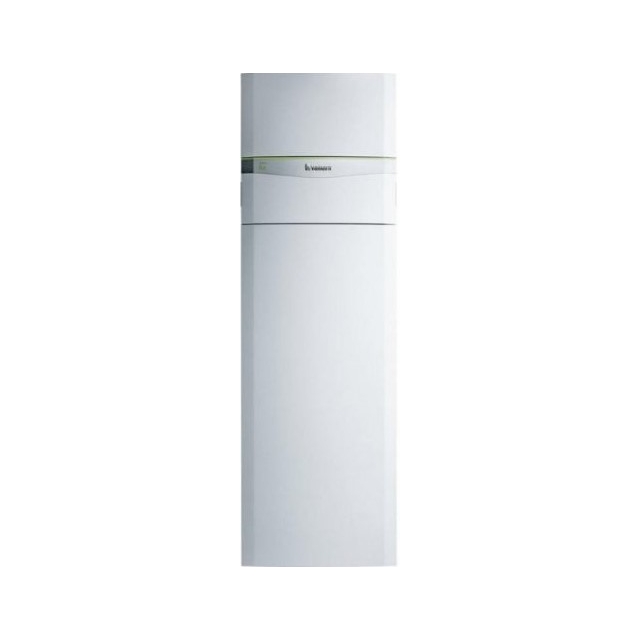

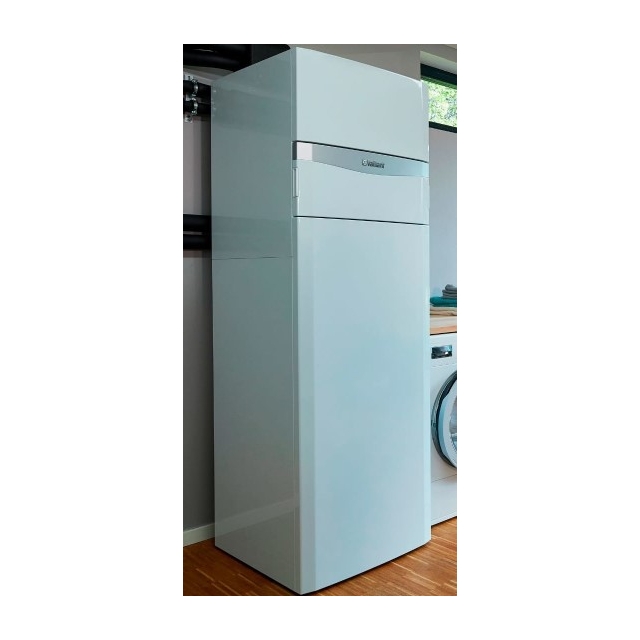

Тепловой насос Vaillant uniTOWER VWL 58/5 IS MB5

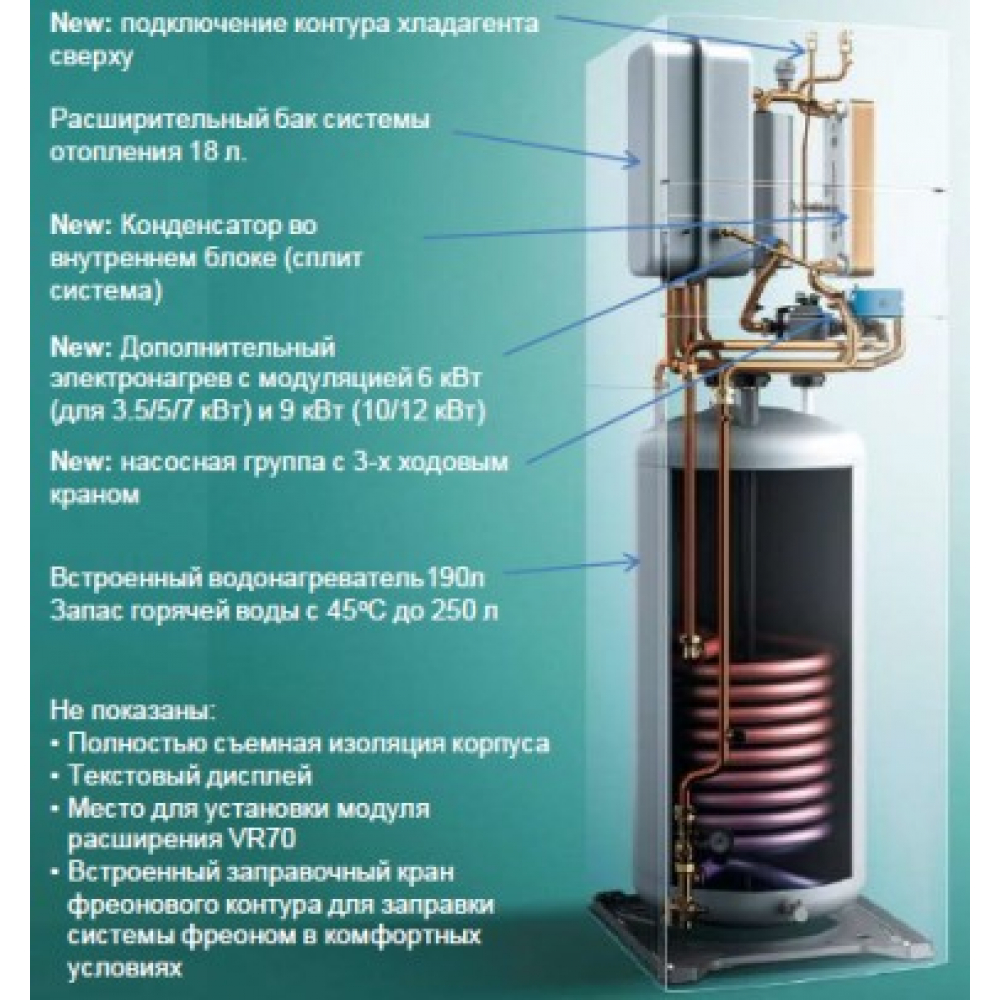

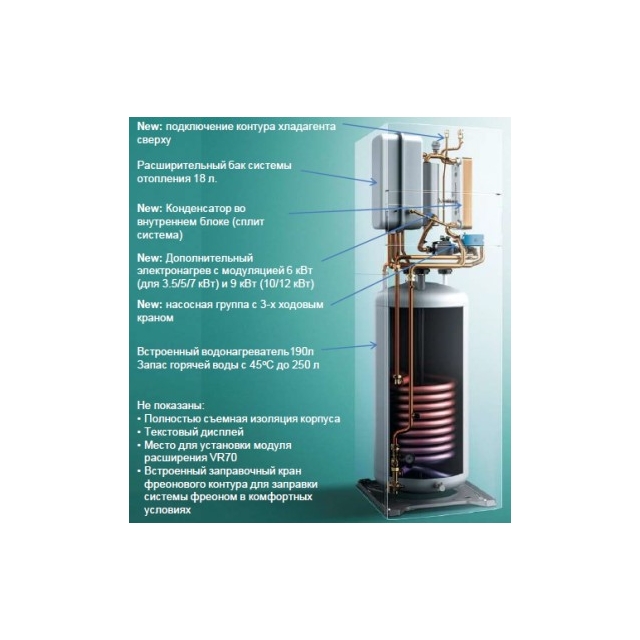

Конструкция теплового насоса Vaillant uniTOWER VWL 58/5 IS MB5 .

• Сливной кран накопителя горячей воды.
• Кран наполнения и сливной кран.
• Транспортировочные ремни.
• Сливной кран отопительного контура.
• Манометр отопительного контура.
• Накопитель горячей воды.
• Клапан удаления воздуха и опорожняющий кран.
• Распределительная коробка с платой регулятора.
• Регулятор внутреннего блока
• Подключение к сети платы.
• Гидравлический блок.
• Сток конденсата.
• Магниевый защитный анод.

Принцип работы теплового насоса.

У теплового насоса имеется закрытый контур хладагента, в котором циркулирует хладагент. Путем циклического испарения, сжатия, сжижения и расширения в режиме отопления тепловая энергия убирается из окружающей среды и отдается в здание. В режиме охлаждения из дома убирается тепловая энергия и отдается в окружающую среду.

Изделие представляет собой внутренний блок теплового насоса воздуха и воды с технологией Split. Внутренний блок соединен через контур хладагента с внешним модулем.

Функция защиты от замерзания .

Функция защиты от замерзания управляется самим изделием или дополнительным регулятором системы. В случае сбоя регулятора системы изделие обеспечивает ограниченную защиту от замерзания отопительного контура.

Предохранительное устройство от недостаточного количества воды.

Эта функция постоянно отслеживает давление воды отопления во избежание возможной нехватки воды. Аналоговый датчик давления выключает изделие и другие модули (при наличии) в режиме готовности, если давление воды стало ниже минимального давления. Датчик давления снова включает изделие, когда давление воды становится пригодным к эксплуатации. Если давление в отопительном контуре составляет ≤0,1 MПа (1 бар), появляется сообщение о необходимости технического обслуживания ниже значения минимального рабочего давления.

– Минимальное давление отопительного контура: ≥ 0,05 МПа (≥ 0,50 бар)

– Мин. рабочее давление отопительного контура: ≥ 0,07 МПа (≥ 0,70 бар)

Защита от замерзания.

Эта функция предупреждает замерзание испарителя внешнего модуля при выходе температуры источника тепла за установленный минимально допустимый предел.

Температура источника тепла на выходе постоянно измеряется. Если температура источника тепла на выходе выходит за нижний предел заданного значения, компрессор временно выключается с уведомлением о статусе. Если эта ошибка возникает трижды подряд, выполняется предотвращение выключения с индикацией сообщения об ошибке.

Защита от блокировки насосов и клапанов.

Эта функция препятствует блокировке отопительных насосов и всех переключающих клапанов. Насосы и клапаны, которые не использовались в течение 23 часов, включаются поочередно на 10–20 секунд.

Предохранительный ограничитель температуры (STB) в отопительном контуре.

  Если температура отопительного контура внутреннего дополнительного электрического нагрева превышает максимальную температуру, предохранительный ограничитель температуры временно выключает дополнительный электрический нагрев. После срабатывания следует заменить предохранительный ограничитель температуры.

– Температура отопительного контура, макс.: 95 ℃

Режим охлаждения .

Функция режима отопления или режима отопления и охлаждения зависит от страны.

Из-за дополнительных принадлежностей возможна более поздняя активация режима охлаждения.
