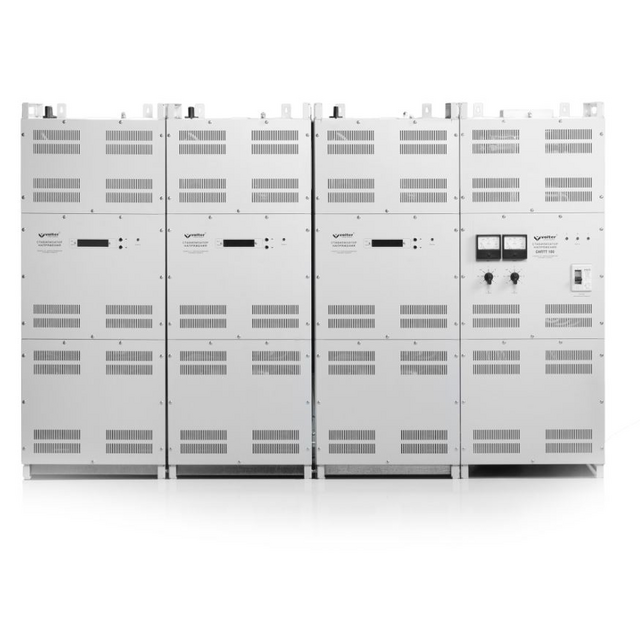

Трехфазный стабилизатор напряжения Volter СНПТТ-150пт (165 кВт 3 фазы) предназначен для стабилизации напряжения в трехфазных электрических сетях и состоит из четырех отдельных блоков :
-
трех блоков фазной стабилизации;
-
одного блока коммутации.
Подключение стабилизатора к трехфазной сети производится через блок коммутации по схеме «звезда» с обязательным подключением нулевого провода .
Оснащение блока коммутации

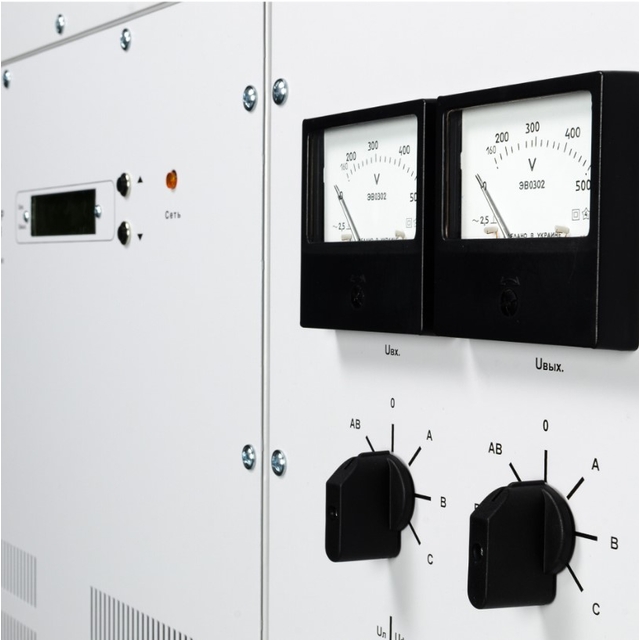

На лицевой панели блока коммутации размещены:
- автоматический выключатель;
- светодиодные индикаторы наличия входного и выходного напряжения;
- вольтметры входного и выходного напряжения;
- два переключателя вольтметров для поочередного измерения фазного и линейного напряжения на входе и выходе стабилизатора;
- амперметр входного тока;
- переключатель амперметра по фазам.
Конструкция и принцип работы
На верхней панели каждого фазного блока расположен переключатель режимов работы , а на лицевой панели – жидкокристаллический дисплей и кнопки управления .

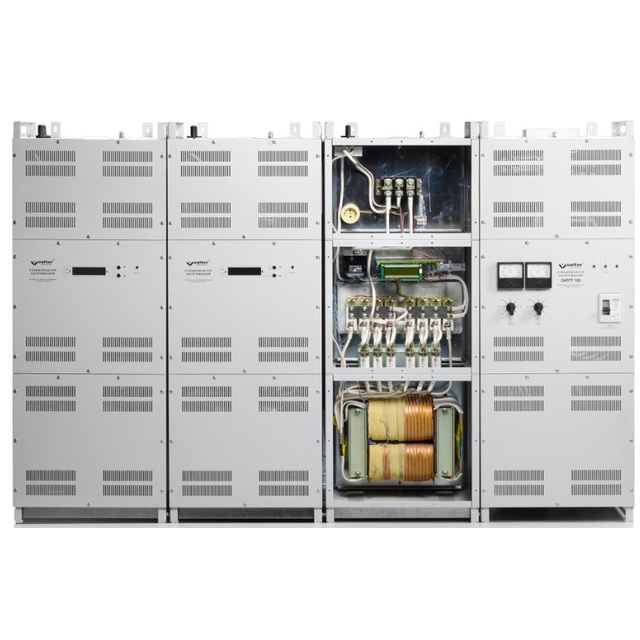

Каждый блок стабилизации фазного напряжения представляет собой вольтодобавочный тип и состоит из:
-
автотрансформатора с отводами;
-
силовых ключей;
-
контроллера напряжения.
В процессе работы контроллер непрерывно отслеживает изменения входного фазного напряжения и, согласно результатам измерения, управляет силовыми ключами. Это обеспечивает стабильный магнитный поток автотрансформатора и точную стабилизацию выходного напряжения .
Преимущества стабилизаторов Volter
- полностью бесшумная работа ;
- эффективный теплоотвод без использования вентиляторов ;
- высокая помехоустойчивость;
- быстрая реакция на изменение напряжения;
- возможность эксплуатации при отрицательных температурах и повышенной влажности ;
- повышенная пожарная безопасность;
- не нуждаются в сервисном обслуживании;
- максимальный набор защит;
- удобное подключение;
- не искажают форму синусоиды;
- устойчивость к механическим воздействиям;
- большая перегрузочная способность;
- повышенная надежность;
- оптимальное соотношение цена/надежность .
Характеристика:
Тип – электронный тиристорный
Фазность – три фазы
КПД, % – 98
Входное напряжение – 165-235 В (на фазу)
Быстродействие, мс – 20
Уровень шума, дБ – 34-40, в зависимости от нагрузки
Максимальный ток, А – 250
Максимальная мощность, кВт – 165
Охлаждение – естественное
Способ монтажа – напольный
Макс. мощность при Umin, кВт – 123,8
Выходное напряжение – 220 В (на фазу)
Точность стабилизации – +1,5 –2,5%
Количество степеней – 16
Отключение в транзите – 260±5 В
Шаг стабилизации – 4 В
Отключение при Umin – 155 В (на фазу)
Отключение при Umax – 245 В (на фазу)
Задержка включения – 4,5-7,5 с

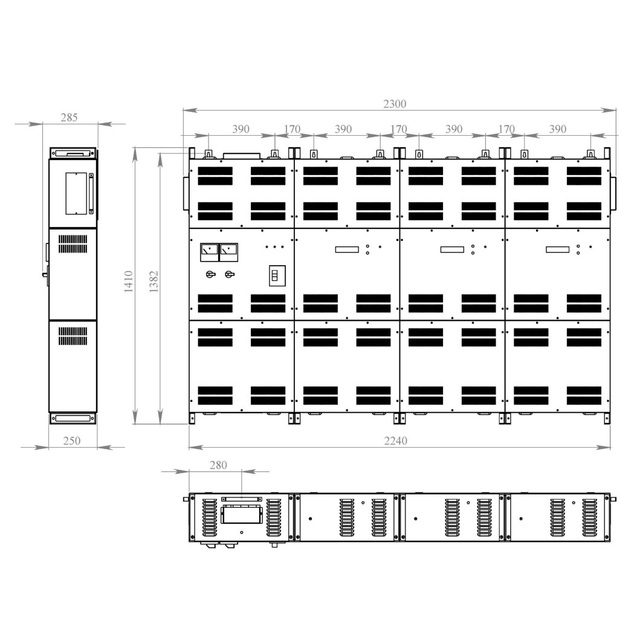

Габариты (ВхШхГ), мм – 11610 х 2300 х 300
Масса, кг – 580
Класс защиты – IP20
Влажность, чуть больше – 40…80%
Цвет – светло-серый
Входной диапазон – 145-245 В (на фазу)
Температурный диапазон – рабочий диапазон от плюс 1°С до 40°С в закрытом помещении.
