Quant-33 (3х11(33 кВт, 3 фазы) - трехфазный стабилизатор с опцией однофазной работы с блоком контроля фаз.

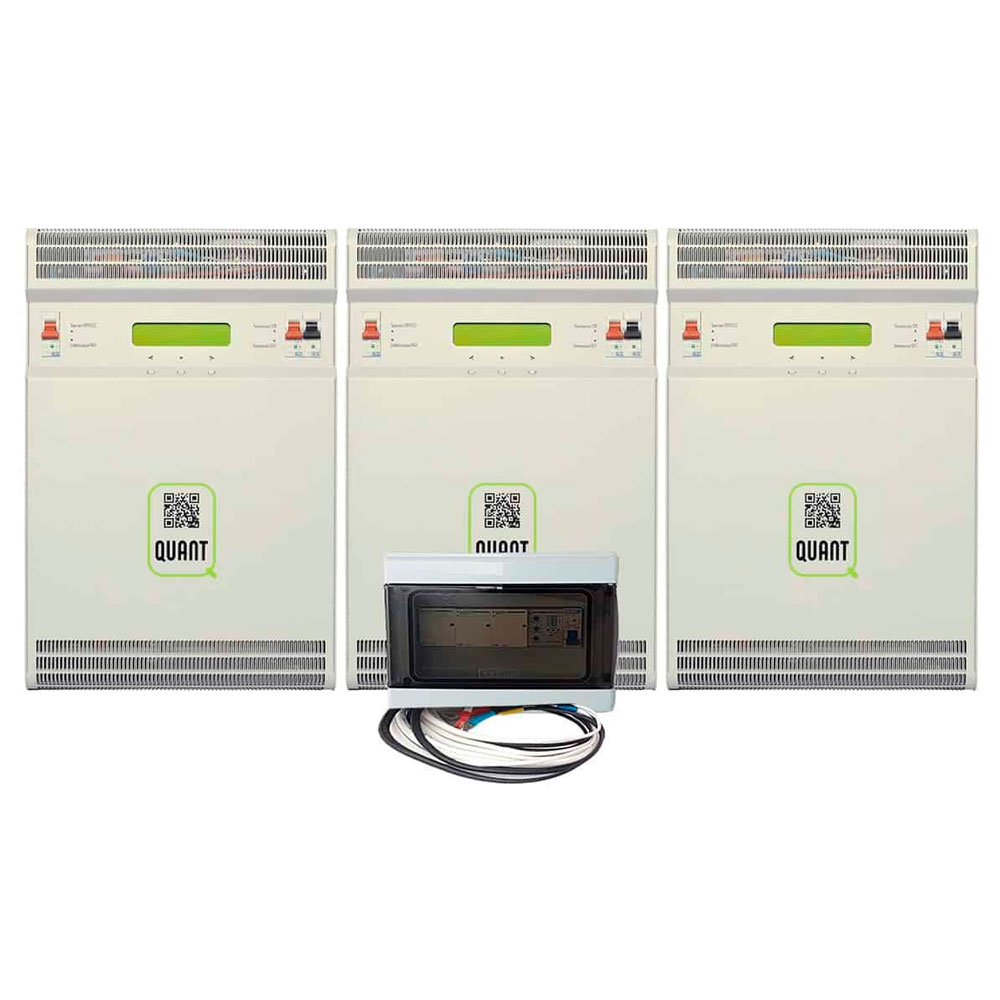

Quant-33 это три однофазных инверторных стабилизатора сетевого напряжения Quant-11, которые работают в паре с блоком контроля фаз. Главное отличие Quant-33 от обычного трехфазного стабилизатора без синхронизатора фаз в том, что он защищает трехфазное оборудование при неисправной трехфазной сети.
Quant-33 – это стабилизатор напряжения с защитой на опережение без накопления энергии. Стабилизатор улавливает все скачки и выбросы напряжения. Всё, что происходит на входе, никоим образом не влияет на выход. На выходе всегда будет номинальное значение напряжения — 220 В или 230 В на выбор. Во время процесса двойного преобразования уничтожаются все вредные импульсы и скачки напряжения. Нагрузка находится под чувствительной защитой стабилизатора.
Некоторые виды трехфазных нагрузок требуют, чтобы все три фазы: — были одновременно (если пропадет хоть одна фаза — авария); - не имели большого перекоса фаз по величине (напряжения с допустимым разбросом); - имели правильную последовательность фаз. При подключении всегда можно поменять местами две фазы, чтобы последовательность была правильной и моторы вращались в нужном направлении. Но бывает так, что при ремонте за пределами подключенного потребителя после аварии электрики могут поменять местами фазы так, что пользователь об этом не знает, и это приведет к аварии; - были сдвинуты на правильный угол 120 ° (неверное может получиться, например, если на ввод соседних фаз случайно подключили одну и ту же).

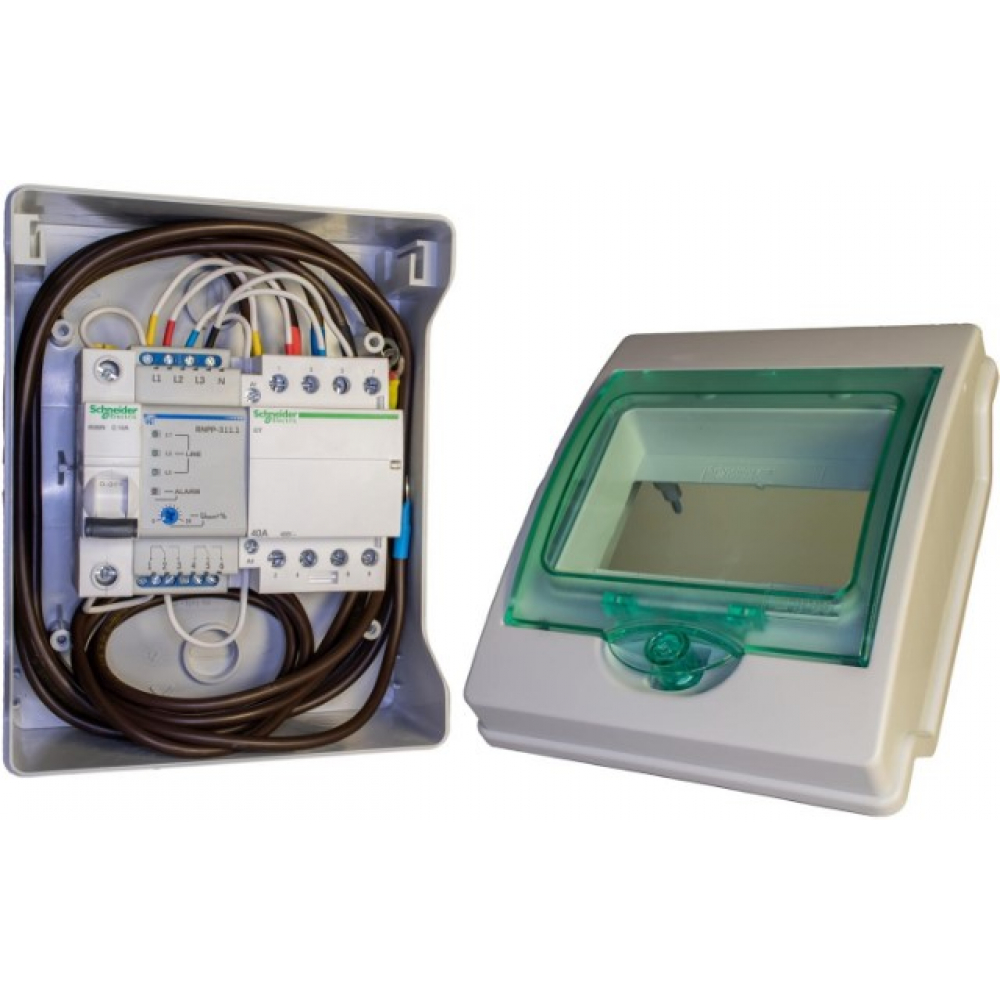

Наш блок контроля фаз построен на базе многофункционального устройства защиты реле контроля фаз от «Новатек-Электро» - РНВП 311м и магнитных пускателей Schneider Electric.
При аварии именно по трехфазному питанию, например: пропала одна фаза, или один стабилизатор был перегружен и отключился, тоже пропадет фаза, но на выходе, или электрики перепутали очередность фаз (поменяли) — сработает только реле контроля фаз, и отключатся только трехфазные нагрузки. А однофазные нагрузки не должны проходить через магнитный пускатель, которым управляет реле контроля фаз - они разводятся тремя линиями, прямо с выходов стабилизаторов, как всегда. Дополнительно стоит автомат для отключения пускателей вручную.

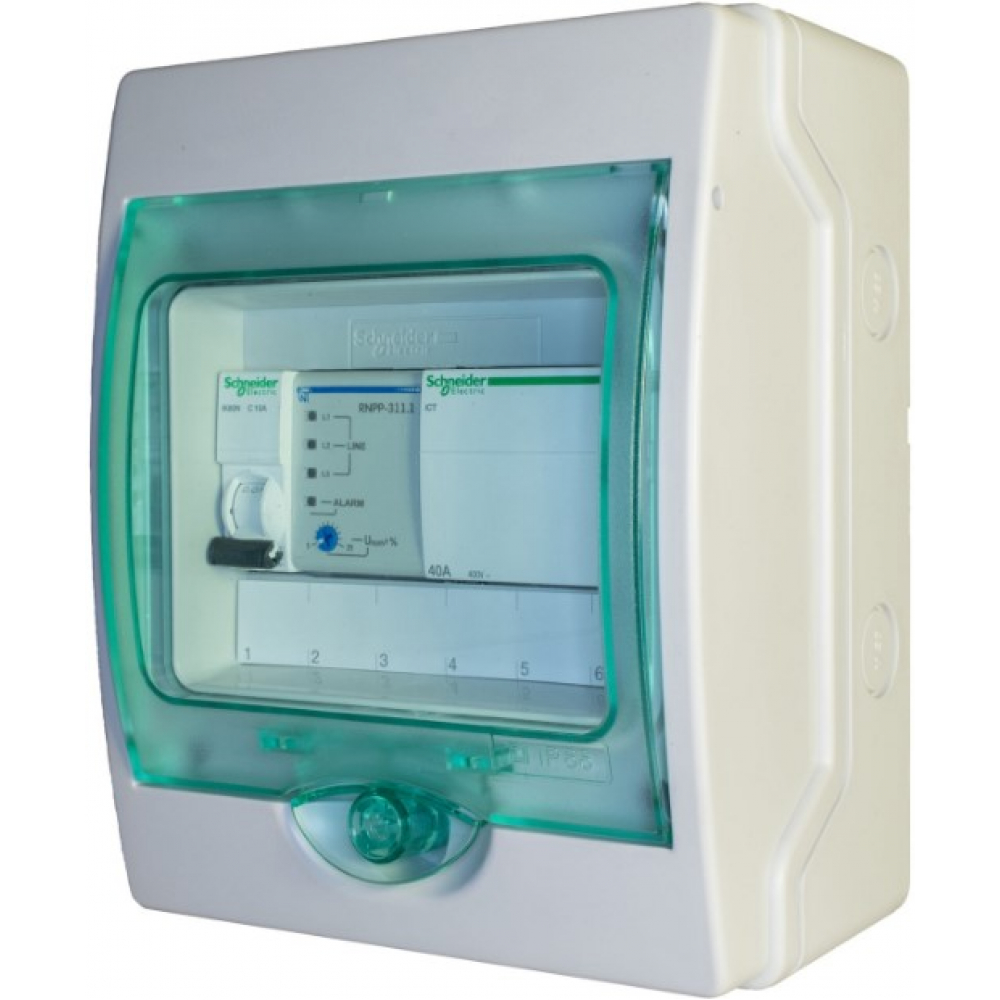

Можно приобрести все составляющие самостоятельно и смонтировать всё самому прямо в общем электрощите на объекте, а можно купить у нас готовый, собранный мини-электрошкаф, в котором всё уже собрано, и выведены провода для подключения на выходы стабилизаторов (и на их нулевые клеммы тоже, на все три). А также, по желанию заказчика и на его личное усмотрение, можно удешевить блок контроля фаз, ориентировочно до 30%, заменив автоматику Schneider Electric на автоматику E.Next.
При применении нашего блока контроля фаз в отдельном корпусе Вы получаете много преимуществ перед так называемым трехфазным стабилизатором в одном корпусе с встроенным реле контроля фаз. Повышается надежность обеспечения правильным трехфазным питанием – соответствующих трехфазных нагрузок. Дело в том, что, например, пропадание или изменение последовательности фаз могут возникнуть из-за повреждения (и/или последующего ремонта) кабеля, который подводит, уже после стабилизаторов. Если это был так называемый "трехфазный" стабилизатор в одном корпусе - то для повышения безопасности нужно прямо возле трехфазных нагрузок ставить реле контроля фаз с пускателем, для дополнительной защиты от пропадания (перебитый кабель) или изменения направления вращения мотора (чиняли перебитый кабель и собрали не в том порядке). Но если вы уже поставили наш блок возле нагрузки - то больше ничего Вам и не нужно для нормальной работы трехфазных нагрузок, они уже защищены, и стабилизаторы избавят от перекоса фаз по напряжению, а расположение синхронизации, контроля за фазами будет оптимально безопасным.
Любая логистика (сервис, установка, доставка) упрощается малым весом однофазного стабилизатора. QUANT вообще уделяет большое внимание удобной логистике, поскольку здоровый позвоночник человека важнее любой техники. Пока что любой изделие QUANT по весу не превышает 16 кг, включая, например, 3*16 кг при установке на три фазы стабилизатора 3*18 кВт. 16 кг легко переносит один человек, 48 кг - уже серьезный груз.
Модель: Quant-33
Тип стабилизации: инверторный с опережающей защитой
Количество ступеней: ступеней нет, плавное регулирование
Выходная мощность на фазу при 220В, кВт: 11
Выходная мощность на фазу при 110В, кВт: 5,5
Выходное напряжение, В: 220 или 230
Номинальный входной ток на фазу, А: 50
Ток перегрузки и КЗ на фазу, А: 100
Время отключения при нагрузке >125%. сек. : 10
Время отключения при нагрузке > 150%-КЗ. сек.: 1
Точность стабилизации, %0,5
Диапазон входного напряжения, В: 90-350
Диапазон стабилизации, В: 90-350
Диапазон рабочих частот, Гц: 45-50
Диапазон рабочих температур, °C: +5...+40
Задержка перед включением, сек: 6
Класс защиты IP20
Количество фаз: 3
Совместимость с генератором: Нет
Наличие реле контроля фаз:
Функция компенсатора реактивного тока нагрузки:
Функция ограничения тока:
Механический байпас: Есть
Функция плавного пуска:
Дисплей: Есть
Мощность на фазу, Вт: 20
Габариты одного модуля, см (ВхШхГ): 470x310x125
Вес одного модуля, кг: 15
Гарантия, мес.: 60
