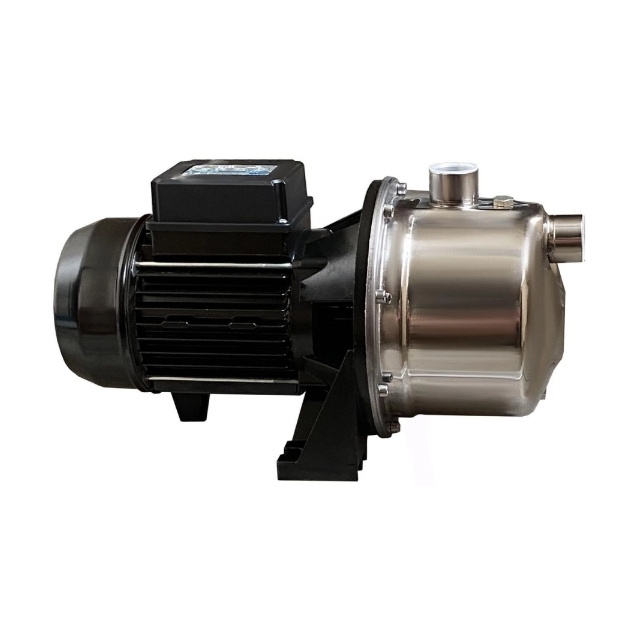

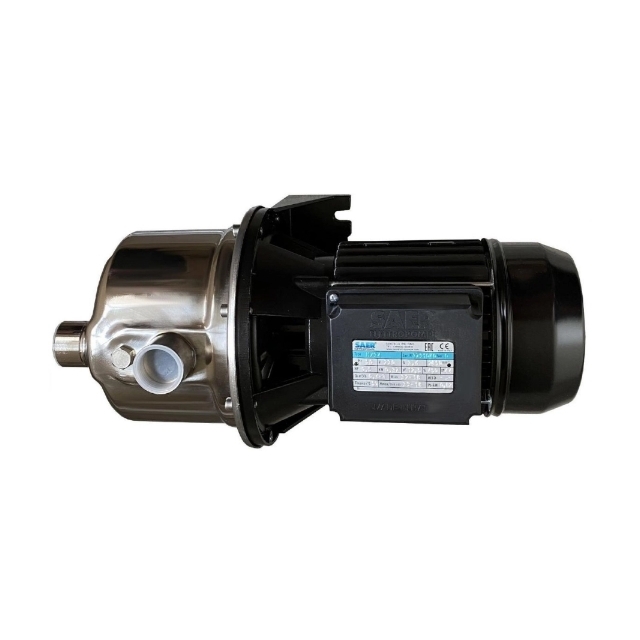

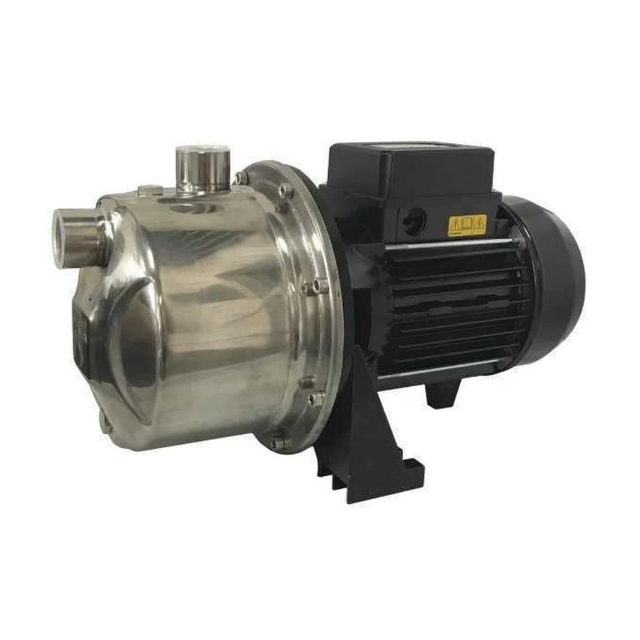

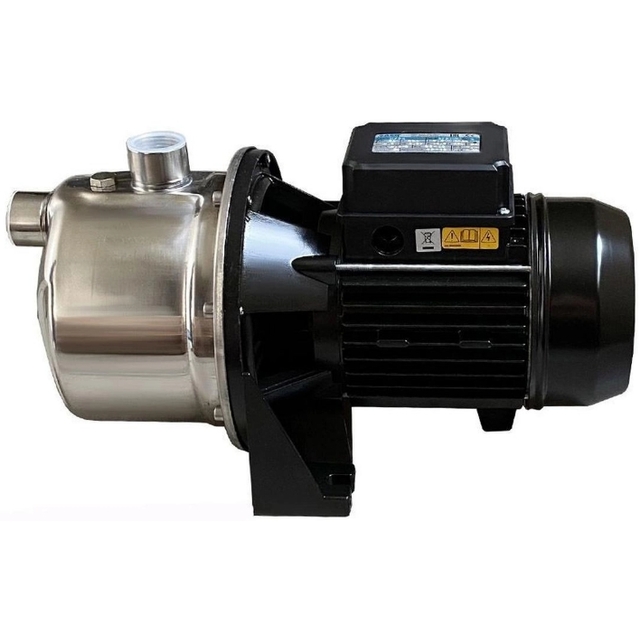

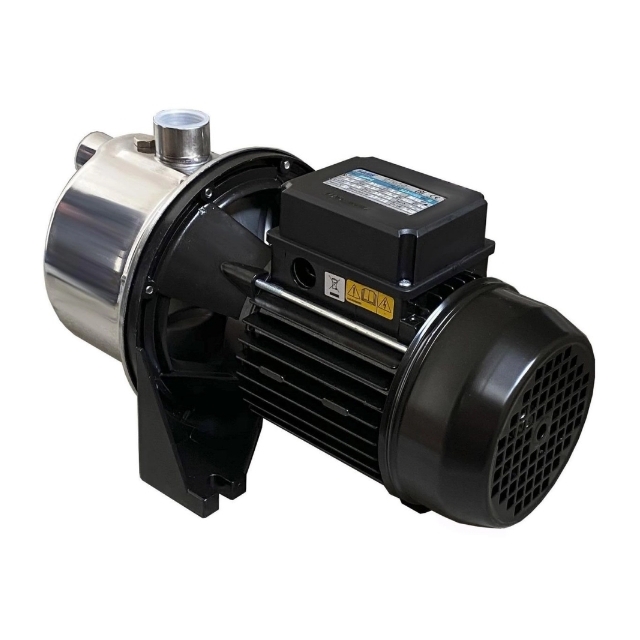

Насос центробежный M-94-N PL 0,37 кВт SAER (3 м3/ч, 39 м)
Серия М включает в себя наружные самовсасывающие электронасосы центробежного типа с одним рабочим колесом. Эффект самовсасывания достигается благодаря эжектору ( принцип Вентури), установленному в корпусе насоса.
Перекачиваемая жидкость лишь частично подаётся к нагнетательному патрубку насоса. Оставшаяся часть рециркулируется посредством эжектора, который, будучи соединен с камерой всасывания, создаёт в ней разрежение, необходимое для самовсасывания.
Перед запуском в работу достаточно заполнить водой только насосную часть. Благодаря системе Вентури решается проблема перекачивания жидкостей, содержащих воздух.
Область применения
Насосы данной серии рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей. Могут применяться в быту и промышленности, для автоматической подачи воды совместно с резервуарами-автоматическими агрегатами поддержания давления,
для орошения огородов, садов и т.д. .В частности, применяются в составе автоматических насосных станций серии TRX-3 (с гидроаккумулятором и реле давления) для водоснабжения жилых домов из неглубоких скважин и колодцев, перекачивания воды из емкостей для полива, водоснабжения участков, повышения давления в магистральных трубопроводах холодной воды и т.д. Устанавливать насосы и станции необходимо в местах, защищенных от атмосферого воздействия
Конструктивные характеристики.
- Корпус насоса изготовлен из нержавеющей стали AISI 304.
- Рабочее колесо -из технополимера (PL).
- Диффузор - из технополимера
- Ротор - нержавеющая сталь.
- Механическое уплотнение - из керамики и графита.
- Корпус двигателя - из дюрали
- Корпус двигателя охлаждается вентилятором
- Электродвигатель закрытого типа с принудительным охлаждением (TEFC), пригоден для непрерывной работы.
- Опоры вала ротора - шарикоподшипники, свободно доступные для обслуживания
- Однофазные двигатели снабжены рабочим конденсатором, по запросу обмотки двигателя снабжаются термозащитой
- Степень защиты IP44 (по запросу IP55).
- Класс изоляции F.
- Всасывающий и напорный патрубок - резьбовые.
- Напряжение: 230V-50Hz

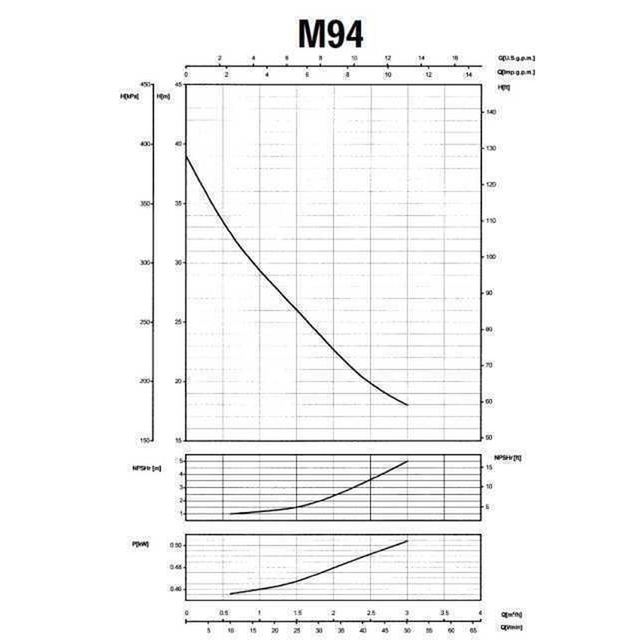

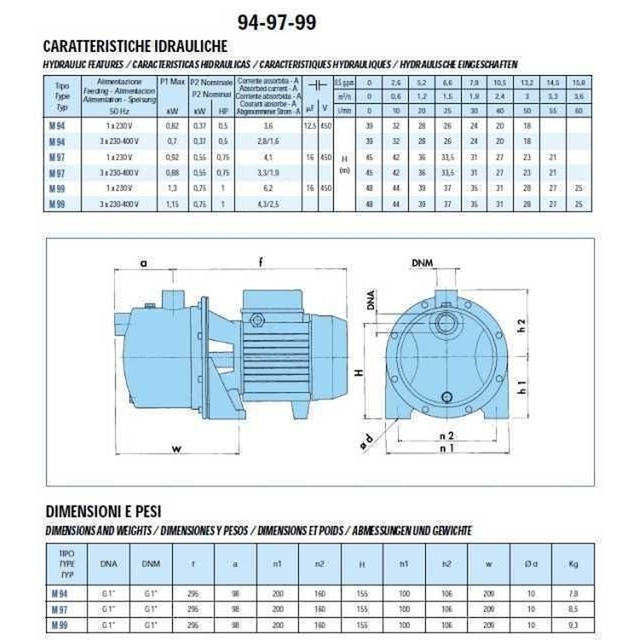

Технические характеристики
- Номинальная мощность: 0,37 кВт
- Максимальный напор: 39 м
- Максимальный объем подачи: 3 м3/ч

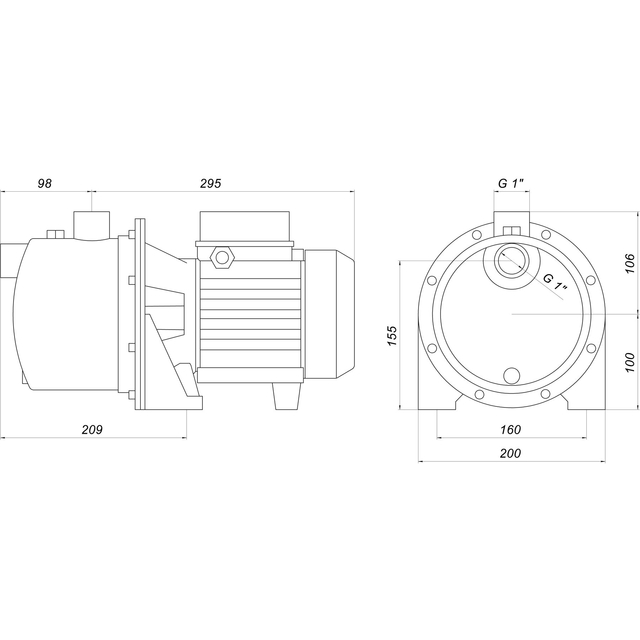

- Диаметр всасывающего и напорного патрубков - 1″
- Глубина всасывания: 8-9 м
- Максимальное рабочее давление: 6 бар
- Температура перекачиваемой жидкости: от -15 °С до +50 °С
- Максимальная температура окружающей среды: 40 °С
- Допустимые гидравлические значения согласно UNI/ISO 2548 класс C, группа В, Электрические свойства соответствуют нормам CEI.
- Рабочие параметры обеспечивают продолжительный срок службы насоса при перекачивании чистой воды с плотностью 1000 кг/куб.м.
Установка.
- Насос должен быть установлен в горизонтальном положении
- На всасывающем патрубке рекомендуется устанавливать обратный клапан.
