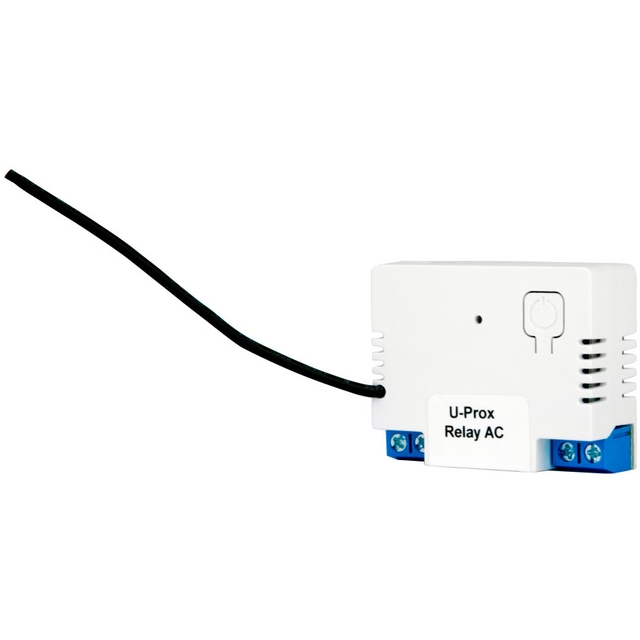

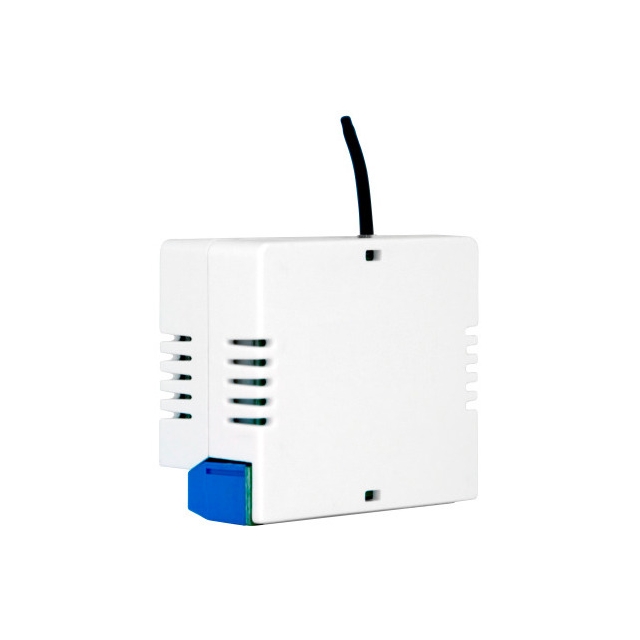

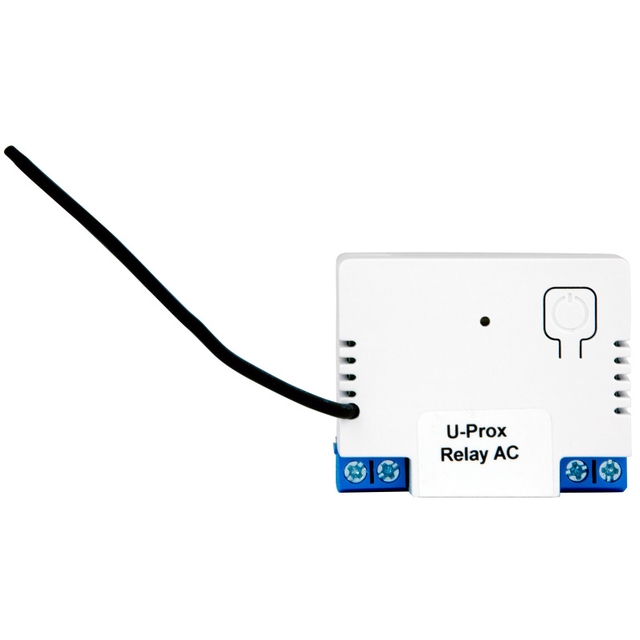

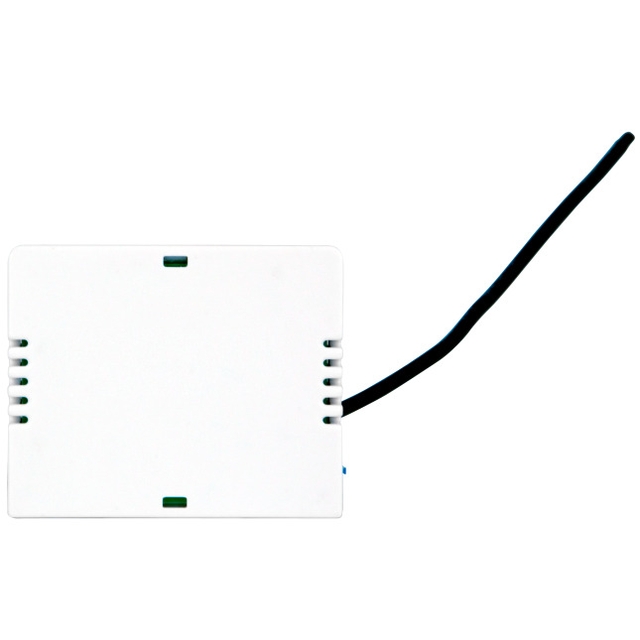

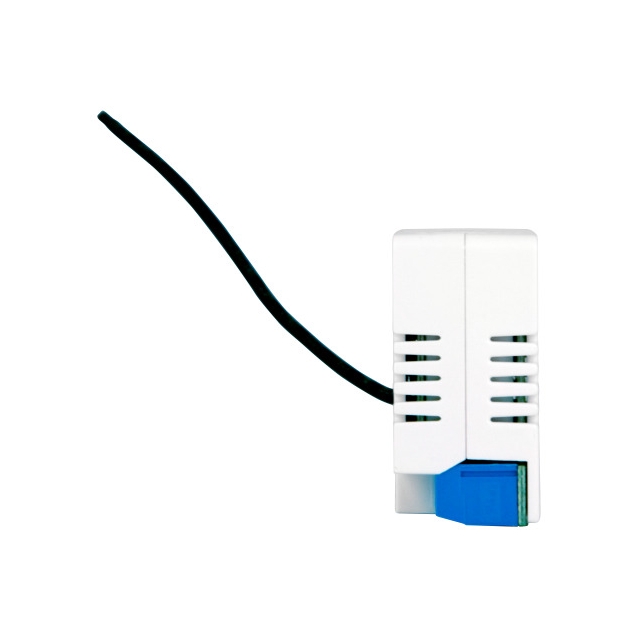

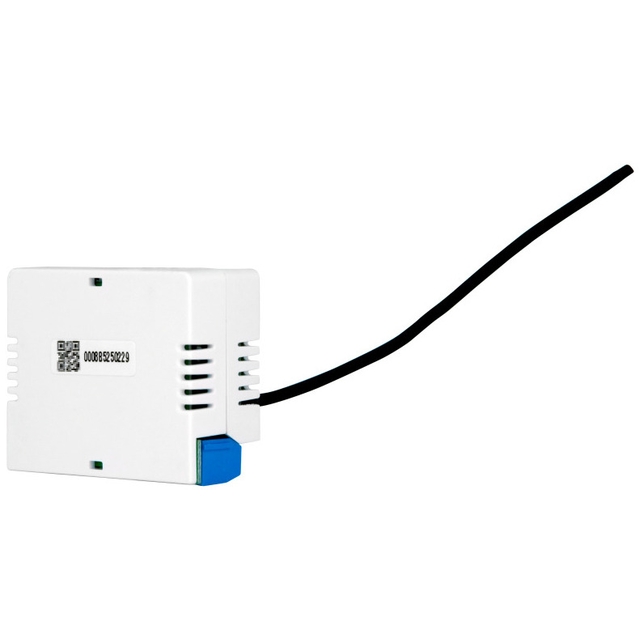

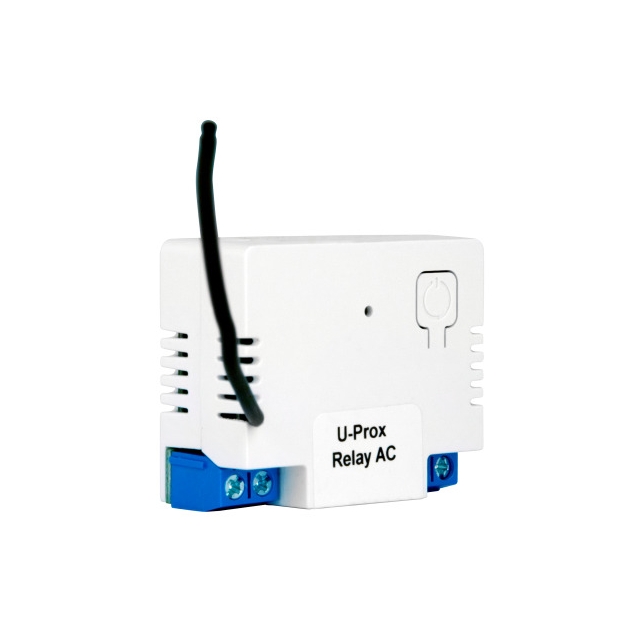

U-Prox Relay AC — беспроводное управляемое реле для нагрузок 110–250 В, 10 А
U-Prox Relay AC — это компактный беспроводной модуль реле, предназначенный для дистанционного управления электропитанием устройств с переменным напряжением 110–250 В. Он интегрируется в систему безопасности U-Prox и управляется через мобильное приложение U-Prox Installer, предоставляя возможность включать или выключать оборудование, реализовывать аудио1 и реализовать сценарии.
Реле поддерживает импульсный и триггерный (бистабильный) режимы , регулировку длительности импульса, двустороннюю зашифрованную связь и более 100 000 рабочих циклов , что делает его надежным решением для бытовых и профессиональных применений.
Преимущества U-Prox Relay AC
1. Управление устройствами 110–250 В до 10 А
Поддерживает подключение освещения, бытовых приборов, электроприводов и любого оборудования внутри нагрузки.
2. Два режима работы: импульсный и бистабильный
- Импульсный режим – выход активируется на время (0.1…250 с).
- Триггерный режим – переключение состояния «включено/выключено» каждым сигналом.
3. Регулируемое время работы от 0.1 до 250 секунд
Это позволяет использовать реле в качестве таймера, импульсного управления замками, воротами, освещением и т.д.
4. Защищенная двусторонняя радиосвязь до 4800 м
Интерфейс ISM с несколькими каналами, мощность 20 мВт, дальность в прямой видимости – до 4800 м.
5. Безопасность и стабильность работы
- Шифрование 256 бит
- Обнаружение глушения (антисаботаж)
- Класс безопасности Grade 2
6. Компактные размеры – только 44 × 36 × 19.4 мм
7. OTA-обновление
Реле автоматически получает обновление прошивки без разборки.
8. Поддержка профессионального монтажа
Реле должно устанавливаться только квалифицированным электриком в коробках глубиной не менее 60 мм на линии 10А.
Технические характеристики
Питание: 110–250 В AC, 50–60 Гц

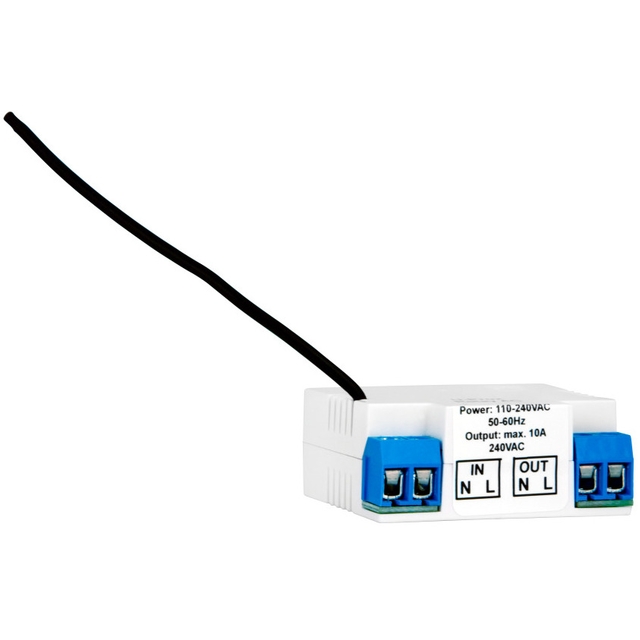

Выход: OUT N/OUT L, до 10 А @ 250 В AC
Режимы: импульсный, триггерный (бистабильный)
Продолжительность импульса: 0.1…250 с
Количество срабатываний: >100 000
Задержка реакции: ≤5 секунд
Радиосвязь: ISM, 868-869 МГц / 916.5-917 МГц, до 4800 м
Защита: AES-256, антисаботаж
Температура работы: –10…+55 °C
Влажность: до 75%
Класс среды II (EN 50131-1)
Степень безопасности: 2
Габариты: 44 × 36 × 19.4 мм
Вес: 55 г
Цвет корпуса: белый
Рекомендации по установке
1. Монтаж – только электрик
Устройство работает с опасным напряжением 110–250 В, поэтому установка разрешена только квалифицированным специалистам.
2. Использовать монтажную коробку от 60 мм.
Корпус и антенна должны быть закрыты после установки, недоступны пользователям.
3. Подключение выполнять при обесточенной сети
Все работы производятся только при полном отключении питания.
4. Соблюдать полярность OUT L и OUT N
См. раздел Схемы подключения см. на стр. 12. 3 PDF.
5. Тестирование после установки
В приложении U-Prox Installer производится:
- тест связи,
- тест нагрузки,
- настройка длительности импульса.
Сферы применения
U-Prox Relay AC подходит для:
- управление освещением;
- включение вентиляции, подогрева полов, бойлера;
- управление электромагнитными замками;
- автоматизации сценариев "Приезд", "Ночной режим";
- дистанционного перезапуска оборудования;
- управление приводами ворот или роллет (при условии соответствующей нагрузки).
Комплектация
- U-Prox Relay AC
- Краткое руководство пользователя
Готовое продающее описание
U-Prox Relay AC — надежное беспроводное реле для дистанционного управления электропитанием устройств 110–250 В. Поддерживает нагрузку до 10 А, имеет импульсный и бистабильный режимы, регулируемое время работы, зашифрованный радиоканал и более 100 000 срабатываний. Компактный корпус позволяет устанавливать реле в стандартные монтажные коробки, а управление через U-Prox Installer обеспечивает удобство и гибкость автоматизации. Идеальное решение для света, автоматики, электропривода и сценариев охранной системы.
