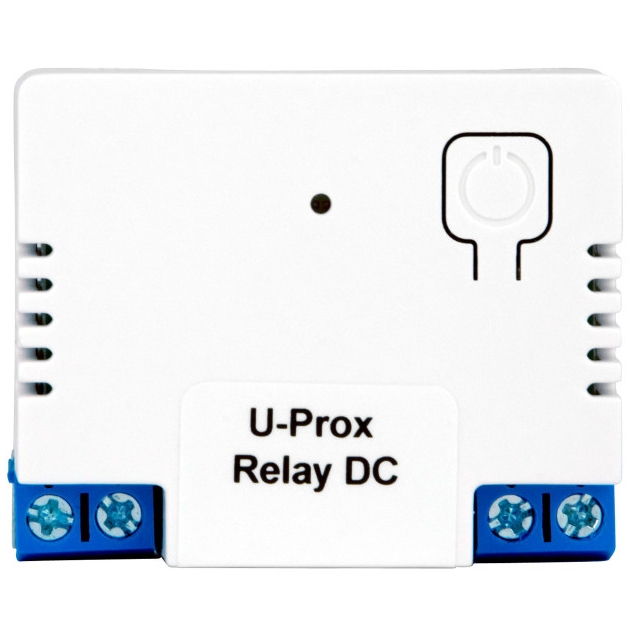

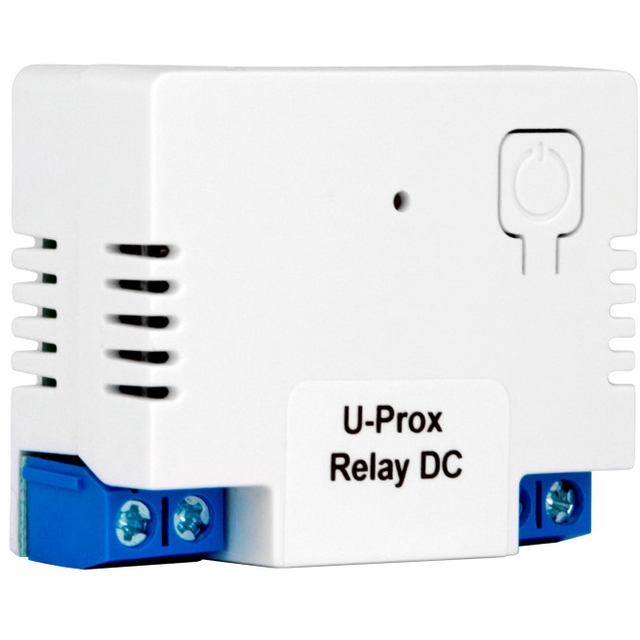

U-Prox Relay DC — беспроводное слаботочное реле для автоматизации и управления устройствами в системе U-Prox
U-Prox Relay DC – это компактный беспроводной модуль управления, предназначенный для дистанционного переключения низкоточных нагрузок в составе системы безопасности U-Prox. Он поддерживает импульсный и бистабильный режим работы, выдерживает нагрузку до 10 А и может автоматизировать широкий спектр задач: открытие ворот, подачу питания, управление сиренами, освещением и другими устройствами.
Реле работает в системе с использованием защищенного двухстороннего канала ISM с 256-битным шифрованием и обнаружением саботажа , что гарантирует надежность и безопасность управления.
Преимущества U-Prox Relay DC
1. Мощное реле для управления внешними устройствами
Поддерживает нагрузку:
- до 10 A @ 250 В AC ,
- до 10 A @ 30 В DC.
2. Гибкие режимы работы: импульсный и триггерный (бистабильный)
Время импульса настраивается в широком диапазоне:
-
от 0.1 до 250 секунд
3. Питание от 12 В DC
Диапазон: 10.8–13.2 В , что позволяет интегрировать реле с блоками питания сигнализаций и слаботочными системами.
4. Защищенный радиоканал до 4800 м
- ISM-интерфейс с несколькими частотными каналами
- Дальность до 4800 м (LoS)
- Шифрование AES-256
- Антиглушение
5. Высокая надежность - более 100 000 срабатываний
Ресурс контакта реле, указанный в технических данных - >100 000 циклов .
6. Возможность инверсии выхода
Режим обратной логики , когда активный сигнал отключает реле, а неактивный - включает.
Это полезно для аварийных и отказоустойчивых систем.
7. Компактный корпус – всего 44 × 36 × 18 мм
Легко размещается в монтажных боксах, щитах, коробках для выключателей (минимальная глубина 60 мм).
Технические характеристики

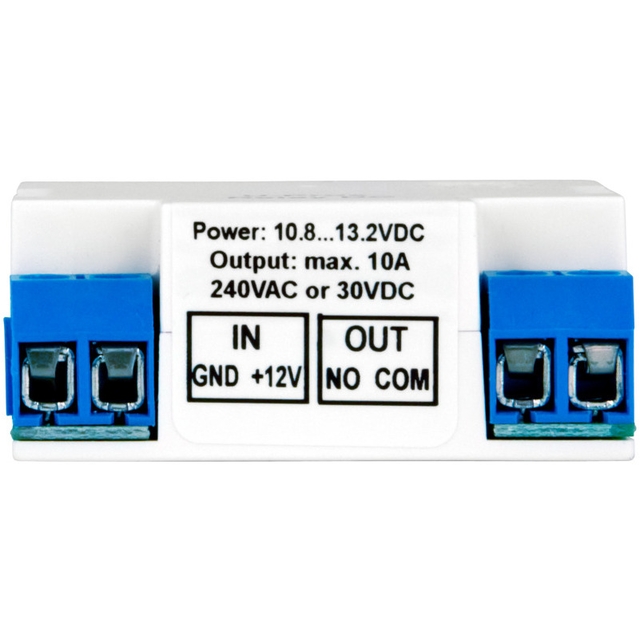

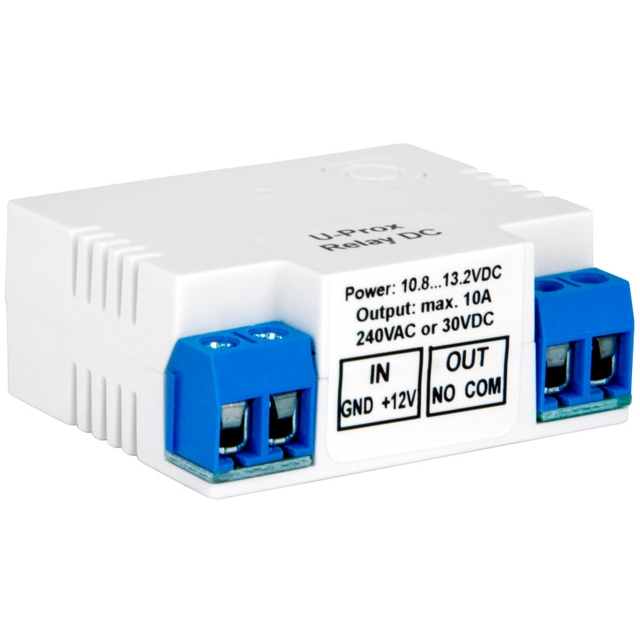

- Выход: COM/NO
- Максимальная нагрузка: 10 A @ 250 VAC или 30 VDC
- Питание: 10.8–13.2 В DC
- Задержка срабатывания: ≤ 5 секунд
- Время импульса: 0.1–250 с
- Режимы: импульсный, триггерный (бистабильный)
- Дальность радиосвязи: до 4800 м
- Безопасность: двухсторонняя связь, AES-256, антиглушение
- Температура: –10…+55 °C
- Влажность: до 75%
- Габариты: 44×36×18 мм
- Вес: ~55 г
- Цвет: белый, черный
Рекомендации по установке
Схемы установки см. на с. 3 PDF.
1. Монтаж только в защитном корпусе
Реле должно устанавливаться в коробке для выключателя или в другом защитном корпусе , чтобы ограничить доступ к живым частям, включая антенну.
2. Подключение выполняет квалифицированный электрик
Поскольку контакты могут коммутировать до 250 В AC, производитель отмечает профессиональный монтаж.
3. Перед монтажом – обязательно обесточить линию
4. Оптимальное расстояние до центра при регистрации
Устройство следует держать 1–2 м от хаба при добавлении.
5. Тестирование сигнала перед монтажом
Инфографика на стр. 1 3 показывает уровни сигнала LED:
- зеленый: –10…–87 dBm
- желтый: –88…–94 dBm
- красный: –95…–111 dBm
Примеры использования
U-Prox Relay DC подходит для:
- автоматизации освещения;
- управление электромагнитными замками;
- открытие/закрытие ворот или шлагбаумов;
- подачи/отключения питания на внешние датчики;
- запуска сирен;
- реализации сценариев "Умного дома".
Комплектация
- Модуль U-Prox Relay DC
- Руководство быстрого старта
U-Prox Relay DC – компактное беспроводное реле для управления устройствами в системе U-Prox. Поддерживает нагрузку до 10 A, режимы импульса и триггера, время активации до 250 с, шифрованный радиоканал до 4800 м и ресурс более 100 000 срабатываний. Работает от 12 В DC и легко устанавливается в монтажные коробки. Идеальное решение для автоматизации ворот, освещения, замков и сценариев "умного дома".
