Циркуляционный насос NPO BPS 25-4S-180 (присоединительный комплект)

Описание циркуляционного насоса NPO BPS 25-4S-180 (присоединительный комплект)

Назначение и область применения: Циркуляционный насос серии BPS 25-4S предназначен для перекачки чистых, невязких, неагрессивных жидкостей в одно- и двухтрубных системах отопления, как открытого, так и закрытого типа. Он обеспечивает стабильную циркуляцию жидкости в таких системах, что позволяет поддерживать необходимую температуру в помещениях.

Предельные допуски и требования к рабочей жидкости:

• Тип жидкости : Чистые невязкие, неагрессивные жидкости, подобные воде по плотности и химической активности, без твердых частиц или волокон.
• Жесткость жидкости : Не более 700 мкг-экв/кг.
• Содержание железа : Чуть больше 500 мкг/кг.
• Содержание растворенного кислорода : Чуть больше 50 мкг/кг.
• Содержание нефтепродуктов : Чуть больше 1 мг/кг.
• Значение рН : В пределах 7,0–9,5.
• Максимальное содержание гликоля : 50%.
• Максимальное рабочее давление : 1 МПа (10 бар).
• Температурный диапазон жидкости : от -10°C до +110°C.
• Максимальная температура окружающей среды : +40°C.
• Во избежание кавитационного шума давление на всасывании не должно быть менее 1,5 м водяного столба при температуре +90°C.

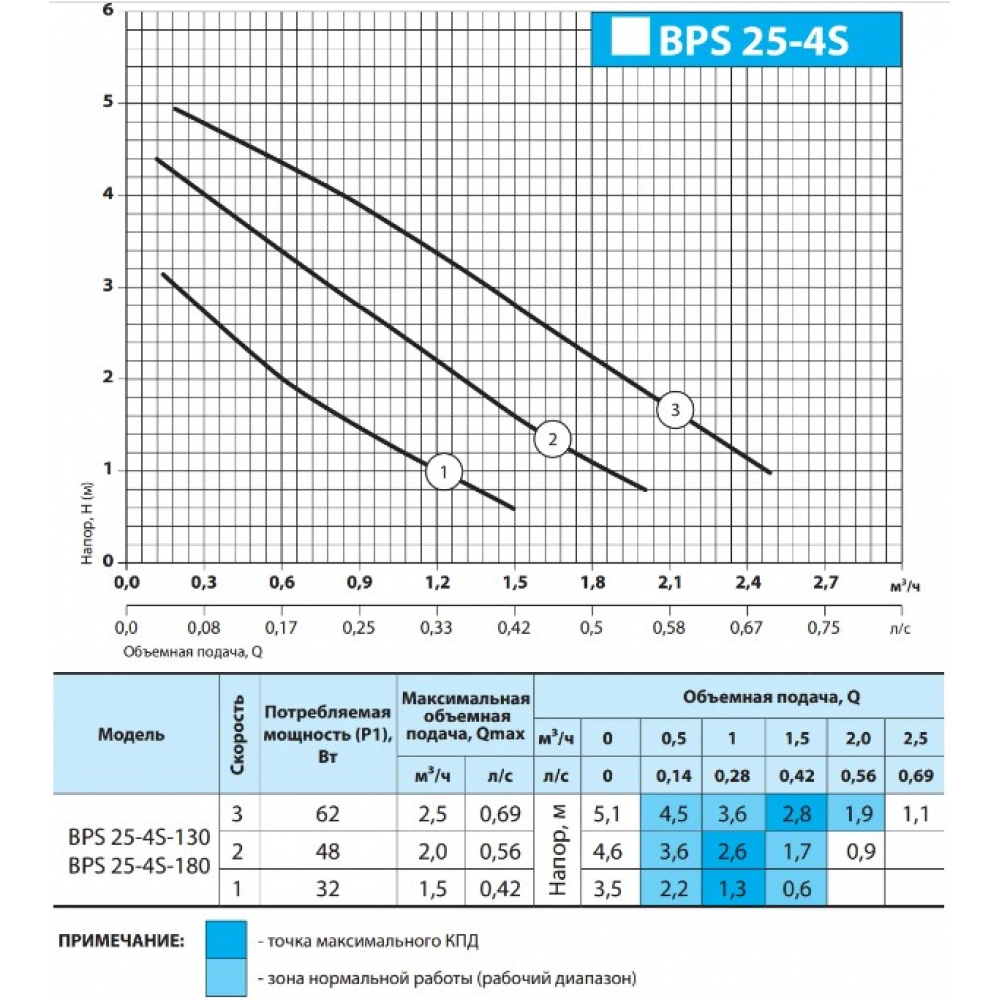

Технические характеристики:

• Присоединительная резьба гаек : DN32.
• Диаметр условного прохода : 25 мм.
• Ударение : 3,5 – 4,6 – 5,1 м.
• Монтажная длина : 180 мм.
• Количество скоростей : 3.
• Мощность насоса : 32 – 48 – 62 Вт.
• Подача : 1,5 – 2,0 – 2,5 м³/час.
• Материал корпуса : Чугун.
• Материал вала : Металлокерамика.
• Тип ротора : Мокрый.
• Степень защиты : IP44.
• Напряжение : 220 В, 50 Гц.

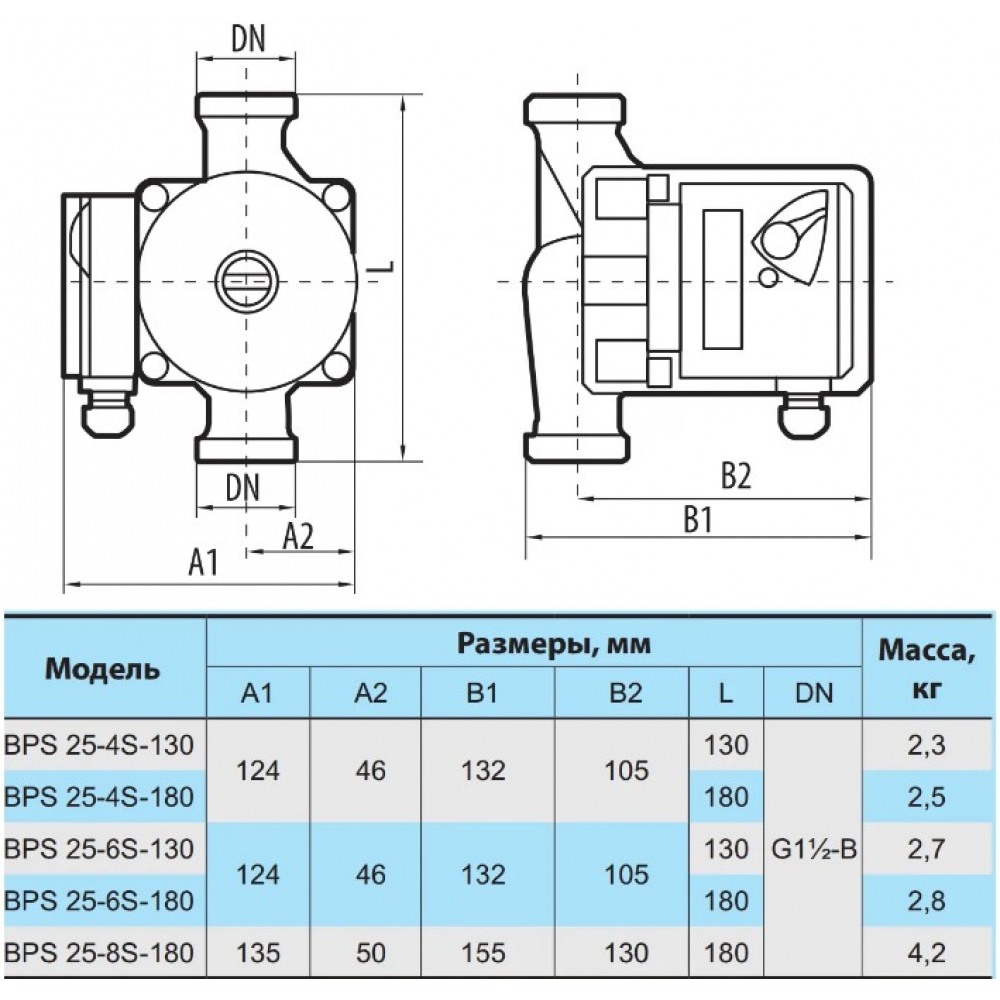

• Габариты : Ш124×Д180×Г132 мм.
• Класс энергоэффективности : A.
• Кабель питания : 1,3м.
• Максимальное рабочее давление : 10 бар.
• Температура жидкости : -10...+110°C.
• Максимальная температура окружающей среды : 40°C.
• Вес : 2,5 кг.

Конструкция насоса:

• Моноблочная горизонтальная конструкция с одним рабочим колесом.
• Корпус насосной камеры с чугуном.
• Центробежное рабочее колесо закрытого типа, изготовленное из термостойкого полимера.
• Ведущий вал по металлокерамике.
• Подшипники радиального типа по металлокерамике.
• Защитная гильза ротора из нержавеющей стали AISI304.
• Отражатель из нержавеющей стали AISI304.
• Корпус двигателя из алюминия.
• Гайки монтажные входят в комплект.

Двигатель:

• Асинхронный двухполюсный с короткозамкнутым «мокрым» ротором, трехскоростной.
• Охлаждение двигателя перекачиваемой жидкостью.
• Переключение скоростей производится механическим трехпозиционным переключателем.
• Степень защиты двигателя: IP44.
• Класс изоляции: H.
• Однофазное исполнение с выводимым конденсатором в коробке.
• Максимальная частота вращения: 2850 об/мин.
• Напряжение питания: 220 В, 50 Гц.
• Режим работы: длительный.

Установка: При установке насоса важно обеспечить правильное расположение оси для оптимальной работы.

Комплект поставки:

• Циркуляционный насос NPO BPS 25-4S.
• Монтажная гайка – 2 шт DN32.
• Уплотнительные кольца – 2 шт.
• Паспорт прибора.

Этот насос является идеальным вариантом использования в системах отопления, где требуется стабильная циркуляция жидкости для обеспечения эффективной работы обогревательных систем.
