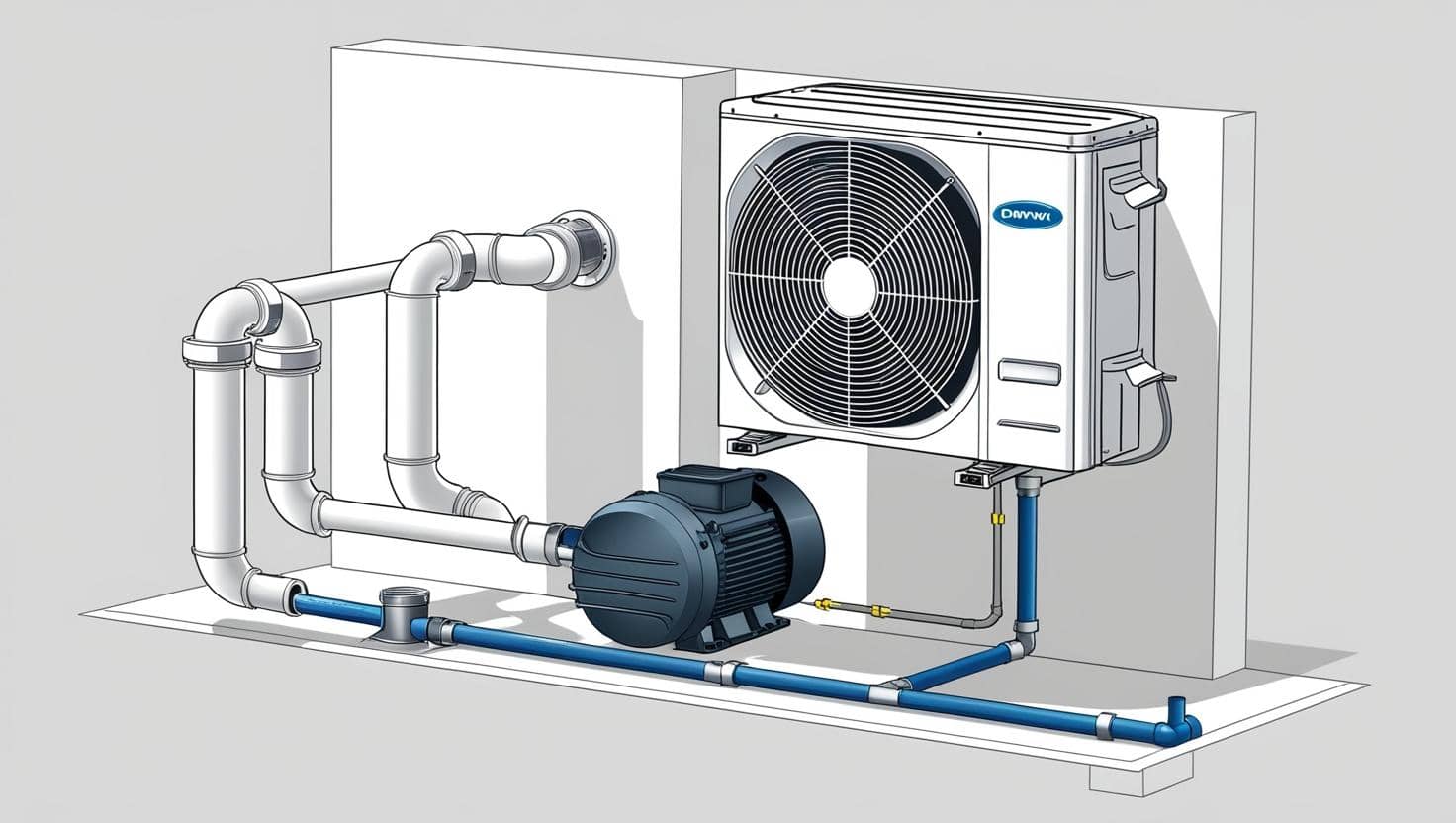

Монтаж дренажной системы кондиционера: ключевые аспекты и ошибки, которых следует избегать

Автор статьи: Admin Опубликовано: 28 Mar 2025 Обновлено: 28 Mar 2025 Читание: 31 мин Комментариев: 0 Просмотров: 447

Зміст

Представьте: вы только установили кондиционер, наслаждаетесь прохладой, а через пару недель замечаете влажные пятна на стене, запах сырости, а позже — и перебои в работе устройства. Знакомо? Во многих случаях виноват не сам кондиционер, а неправильно установленная дренажная система.

Дренаж необходим для отвода влаги (конденсата), которая образуется при охлаждении воздуха. Если не позаботиться о его правильном монтаже, последствия могут быть неприятными и дорогостоящими: от образования грибка и плесени до выхода из строя дренажного насоса и внутреннего блока.

В этой статье мы расскажем, как грамотно смонтировать дренажную систему кондиционера и каких ошибок следует избегать, с учетом современных технологий и профессиональных подходов.

Основные этапы монтажа дренажной системы кондиционера

1. Подготовка

Перед началом работ подготовьте инструменты и материалы:

Гибкие или жесткие дренажные трубы (ПВХ, армированные шланги).
Фитинги, хомуты, герметик на силиконовой или полиуретановой основе.
Уровень, рулетка, дрель.
Перчатки, защитные очки.
Вакуумный насос или шприц для проверки проходимости.

Современные решения: популярностью пользуются антибактериальные шланги с гладкой внутренней поверхностью (например, трубки из полиэтилена с антигрибковым покрытием), а также шумопоглощающие и термоустойчивые материалы.

2. Выбор места для слива

Слив конденсата можно организовать несколькими способами:

В канализацию — предпочтительный способ при стационарной установке. Обязательно использовать гидрозатвор или сифон с обратным клапаном для исключения попадания запахов.
На улицу — допустимо, если обеспечен постоянный уклон и слив не мешает соседям или фасаду здания.
В емкость с контролем уровня — временное решение, подходящее при отсутствии доступа к другим вариантам.

Важно учитывать протяженность магистрали, уровень размещения внутреннего блока и возможность самостоятельного обслуживания.

3. Установка труб и соединений

Следуйте пошаговой инструкции:

Определите оптимальный маршрут прокладки трассы и выберите подходящий диаметр трубки (обычно 16 мм).
Обеспечьте непрерывный уклон в сторону слива — не менее 2–3% (2–3 см на 1 м).
Используйте ПВХ-хомуты или кронштейны для надежной фиксации труб каждые 50–70 см.
Прокладывайте трассу с минимальным числом поворотов — каждый изгиб снижает проходимость.
Обрабатывайте все соединения герметиком или уплотнительными кольцами.

Жесткие ПВХ-трубы применяются в капитальных системах, гибкие шланги — при необходимости скрытой укладки и упрощенного обслуживания.

4. Проверка герметичности

Перед первым запуском кондиционера крайне важно проверить герметичность дренажной системы. Для этого выполните следующие действия:

✓ Гидроиспытание: аккуратно влейте 0,5–1 литр воды в дренажный поддон внутреннего блока кондиционера.

✓ Наблюдение за стоком: убедитесь, что вода свободно и полностью выходит из дренажной трубы наружу, без задержек и подтеков. Проверьте место слива на улице или в канализации.

✓ Визуальный осмотр: внимательно осмотрите все соединения труб, фитинги и точки поворотов на наличие утечек влаги. Особое внимание уделите местам соединений.

✓ Проверка насоса (при наличии): если в системе установлен дренажный насос (например, центробежный или поршневой), убедитесь в его корректной работе. Проверьте срабатывание датчика уровня воды, залив небольшое количество воды в поддон и убедившись, что насос включается и откачивает воду.

Частые ошибки при установке дренажной системы

1. Некачественные материалы

Использование дешевых или неподходящих компонентов (например, шлангов, неустойчивых к УФ или перепадам температур) приводит к растрескиванию, засорам и подтеканию. Рекомендуется использовать материалы, сертифицированные по стандартам HVAC (Heating, Ventilation and Air Conditioning — отопление, вентиляция и кондиционирование воздуха). Это гарантирует их качество и совместимость с системой.

2. Неправильная укладка труб

Наиболее частые ошибки:

✎ Излишняя длина трассы без промежуточных уклонов.

✎ Провисание шланга, создающее "воздушные карманы".

✎ Неправильное соединение трубок разного диаметра без переходников.

3. Нарушение уклона

При уклоне менее 1,5% вода может застаиваться, при уклоне более 5% — усиливается шум, возможен гидроудар. Используйте лазерный уровень или шаблоны для точного расчета.

4. Отсутствие тестирования

После сборки системы необходимо выполнить тест-дренаж. Его игнорирование часто приводит к незаметным утечкам, появлению плесени и преждевременному выходу из строя оборудования.

Почему правильный дренаж важен для кондиционера

❖ Повышение производительности

Рабочая дренажная система предотвращает перегрев испарителя и стабилизирует уровень влажности в помещении, улучшая теплотехнические характеристики кондиционера.

❖ Увеличение срока службы

Коррозия дренажного поддона, плесень и грибок — прямой результат плохого отвода конденсата. Грамотно выполненная система увеличивает срок службы не только внутреннего блока, но и трубопровода и электрики.

❖ Обслуживание

Раз в 3–6 месяцев:

✓ Прочищайте трубку теплым раствором лимонной кислоты или хлоргексидина.
✓ Применяйте мини-компрессор или шприц для продувки трассы.
✓ Используйте дренажные таблетки против образования биопленки.

Современные решения включают автоматические промывочные системы и насосы с интеллектуальной системой диагностики.

__________________________________________________________________________________________________________________________________________________________________________________________

✎Чек-лист для монтажа дренажной системы кондиционера

Подготовка:

❏ Подобраны качественные материалы, устойчивые к УФ-излучению (трубки, фитинги, герметик).

❏ Подготовлены необходимые инструменты: уровень, дрель, перфоратор (для крепления кронштейнов), рулетка, ножницы для резки труб, защитные средства (очки, перчатки).

❏ Выбран оптимальный способ слива: в канализацию (с сифоном), на улицу (с учетом защиты от замерзания) или в специальный резервуар.

❏ Учтены особенности помещения, расположение внутреннего блока и возможность обеспечения необходимого уклона дренажной трубы.

❏ Продумано крепление дренажной трубы (клипсы, кронштейны).

Монтаж трассы:

❏ Обеспечен постоянный уклон не менее 2–3% (2-3 см на каждый метр длины) в сторону слива.

❏ Сведено к минимуму количество поворотов и изгибов дренажной трубы.

❏ Все соединения герметично зафиксированы с использованием качественного герметика и дополнительно закреплены хомутами или клипсами.

❏ Отсутствуют провисания, перегибы и «воздушные карманы» в дренажной трубе.

❏ Дренажная труба надежно закреплена по всей длине, чтобы предотвратить ее смещение и вибрацию.

Проверка:

❏ Проведено гидроиспытание путем заправки водой дренажного поддона.

❏ Отсутствуют утечки и задержки стока воды. Вода свободно вытекает в предназначенное место.

❏ Проверена работа дренажного насоса (если установлен), включая проверку датчика уровня воды.

❏ Убедились, что слив конденсата не мешает соседям и не портит фасад здания, а также защищен от замерзания в зимний период.

После установки:

❏ Задокументирован маршрут прокладки дренажной трассы (схема, фото) для будущего обслуживания.

❏ Созданы напоминания о необходимости регулярной очистки дренажной системы (каждые 3–6 месяцев) и замене фильтров внутреннего блока.
