Насос Grundfos SQE 5-70 с комплектом+40 м кабеля используется для обеспечения непрерывного водоснабжения как для жилых домов, так и для перекачивания воды из резервуаров, оросительных систем и водопроводных станций. Модуль управления CU 301 предназначен для скважинных насосов SQE. Данный прибор осуществляет контроль постоянного давления на основании сигналов, полученных от датчика, вводит соответствующие значения гидросистемы и контролирует состояние рабочей и аварийной индикации.
Между погружным насосом SQE и прибором CU 301 осуществляется обмен сигналами по соединительному кабелю погружного скважинного насоса.

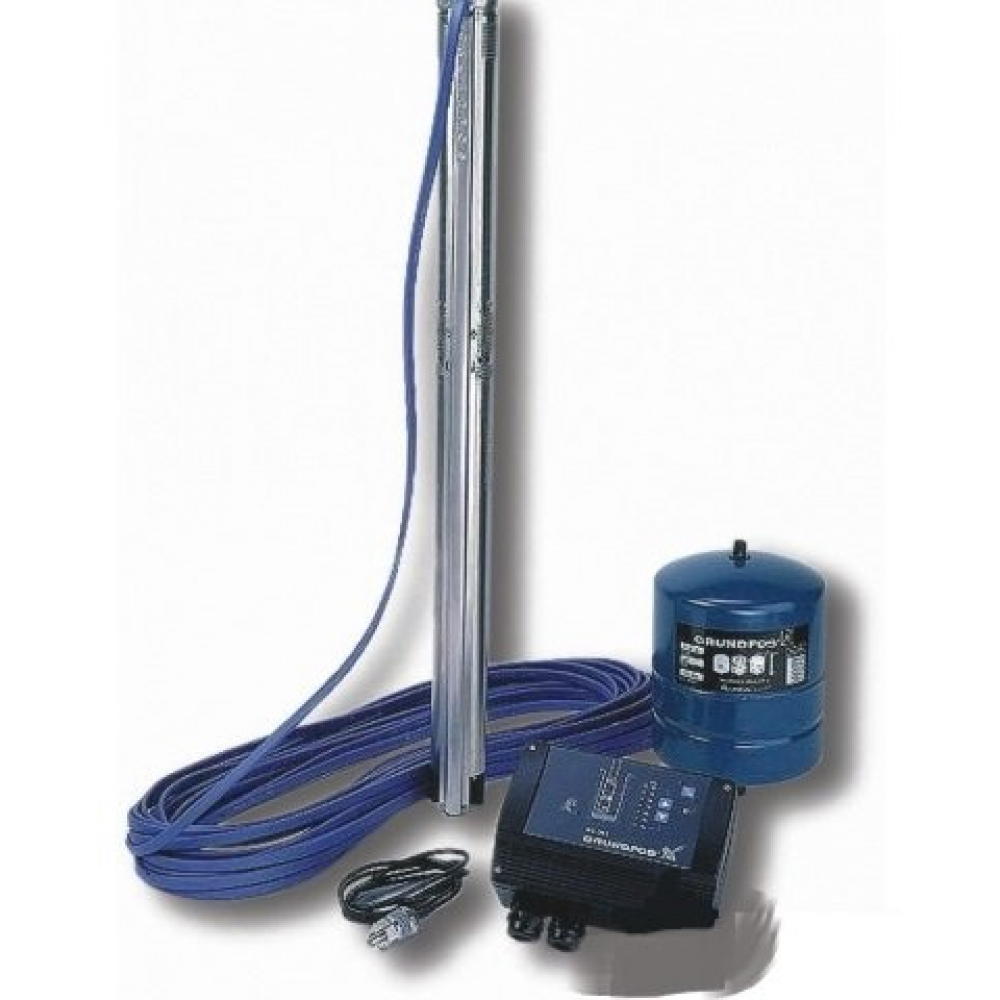

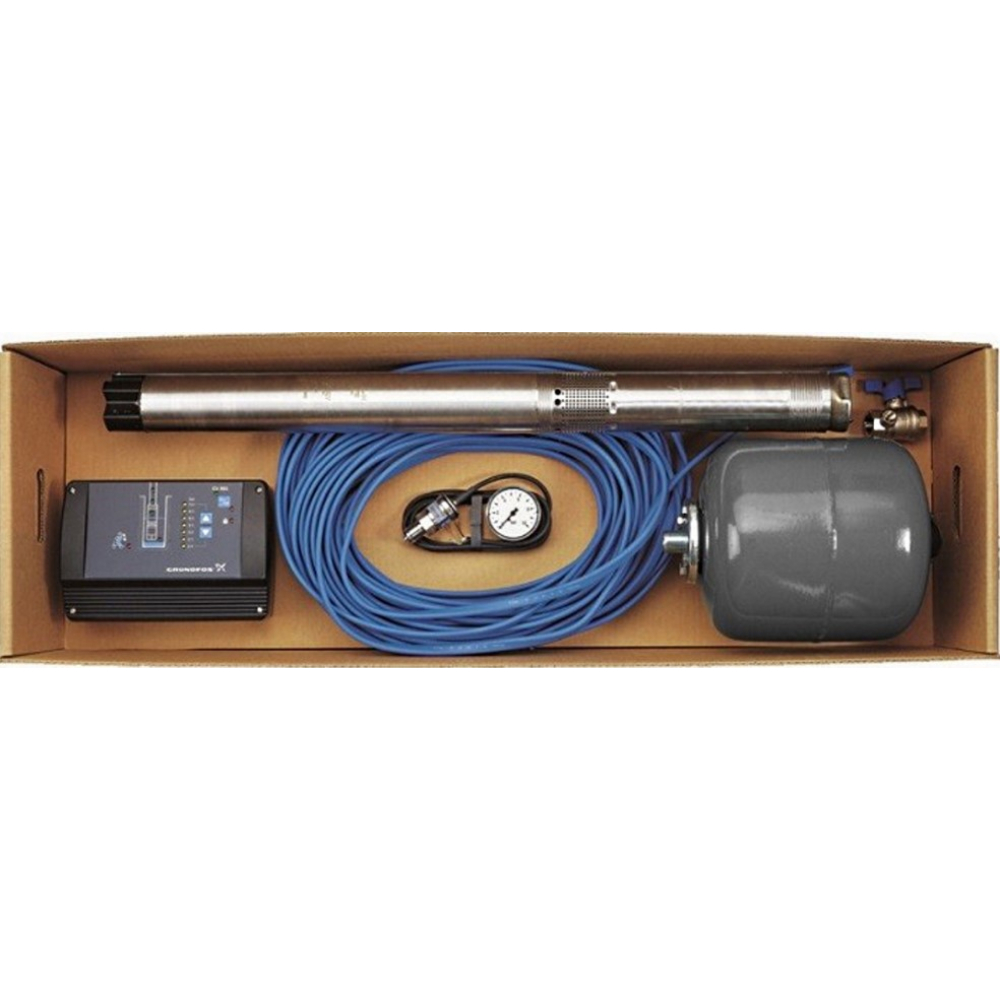

В состав комплекта с насосом SQE 5-70 входят:
- Блок управления CU301.
- Насос SQE 5-70 с кабелем 40 м в водонепроницаемой оболочке.
- Наборный мембранный бак: 8 л/7 бар.
- Датчик давления на: 0-6 бар
- Манометр: 0-10 бар.

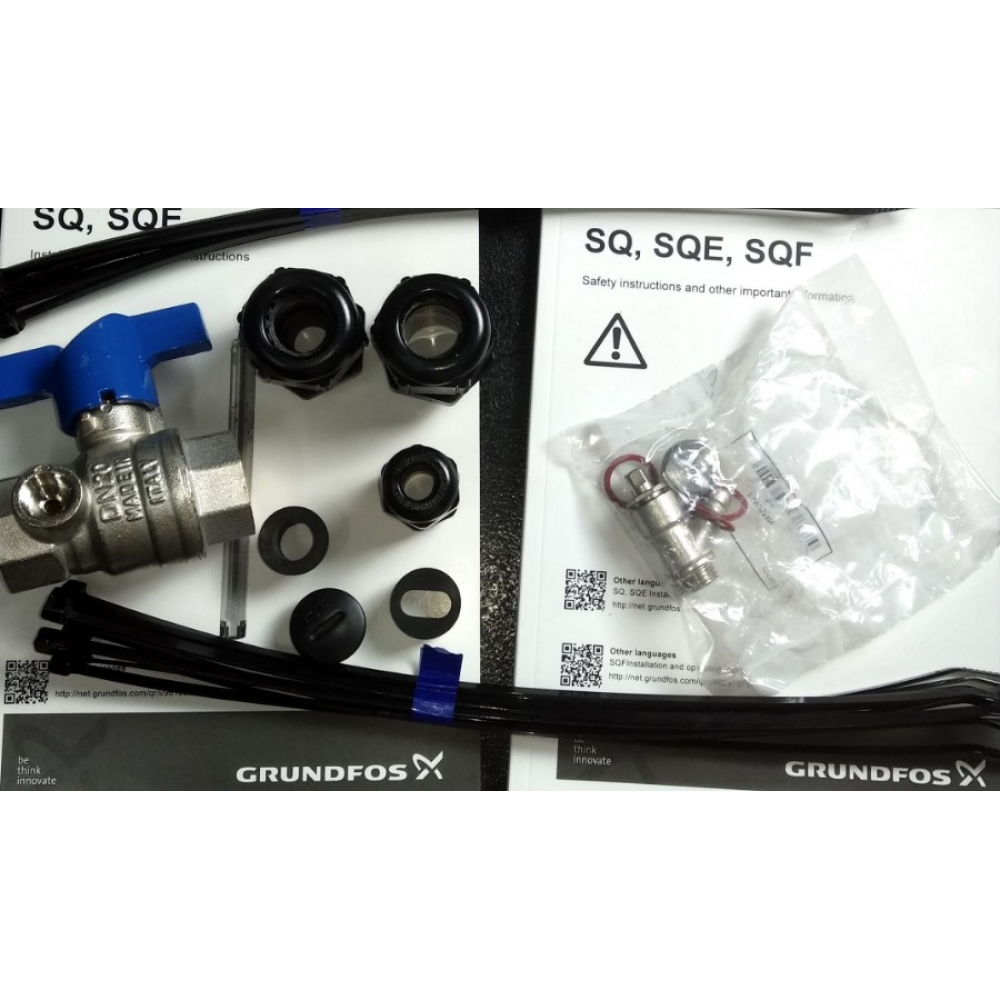

- Запорный кран ¾” со сливом.
- 20 хомутов для крепления кабеля к водопроводной трубе.
Характеристики насоса:
- плавный пуск,
- защита от сухого хода,
- защита от реверса осевого смещения,
- защита от перенапряжения и падения напряжения,
- защита от перегрузки и перегрева.
Однофазный электродвигатель с постоянным магнитом обеспечивает оптимальную эффективность в широком диапазоне нагрузки. Электродвигатель поставляется со съемным кабельным соединением.
Жидкость:
- Рабочая жидкость: вода.
- Диапазон температур жидкости: 0...35 °C.
- Температура перекачиваемой жидкости: 20°C.
- Плотность: 998.2 кг/м³.

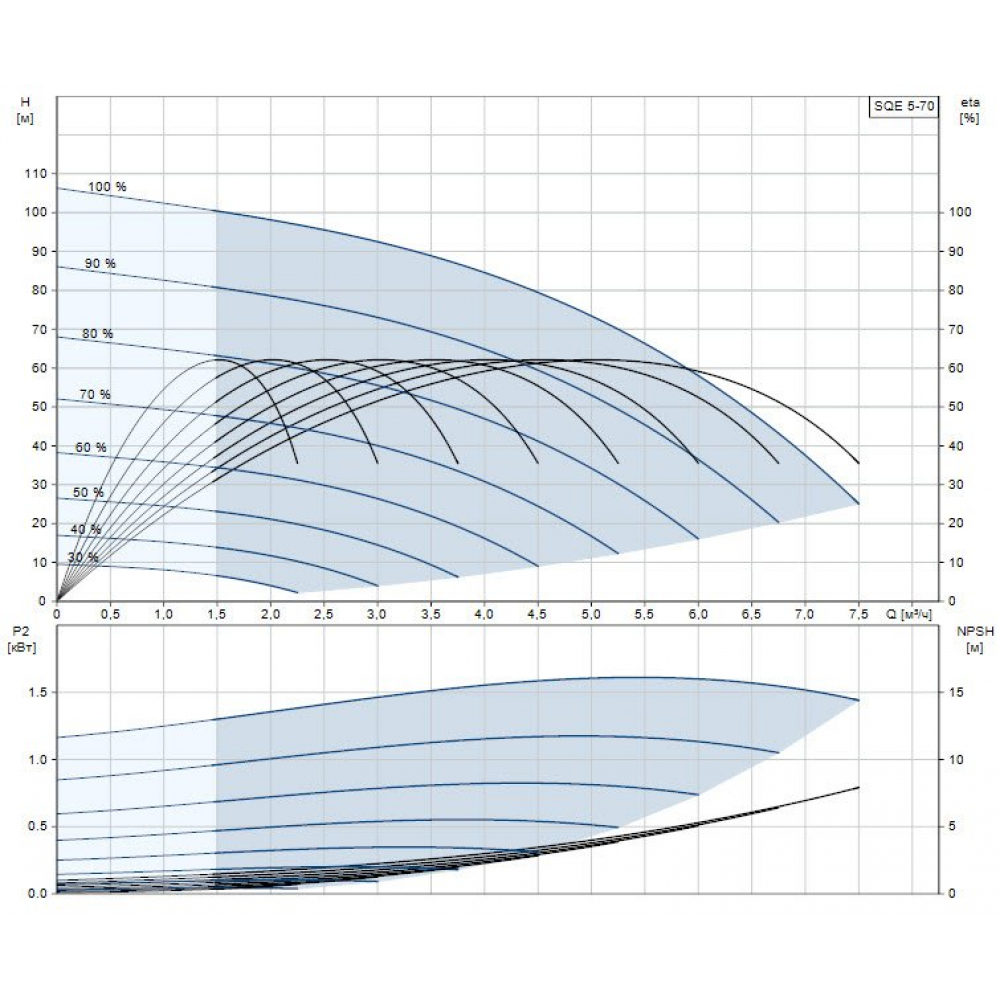

Технические данные:
- Скорость насоса, при которой рассчитаны его характеристики – 10700 об/мин
- Номинальный расход – 5 м³/час.
- Номинальный напор – 73 м.
- Рабочие камеры – 6.
- Модель – C.
- Клапан – насос со встроенным обратным клапаном.
Материалы:
- Насос Stainless steel (нержавейка) EN 1.4301, AISI 304.
- Рабочее колесо – композит ZYTEL 70G30 HSLR PA6.6-GF30.
- Электродвигатель – нержавеющая сталь DIN W.-Nr. 1.4301 AISI 304.

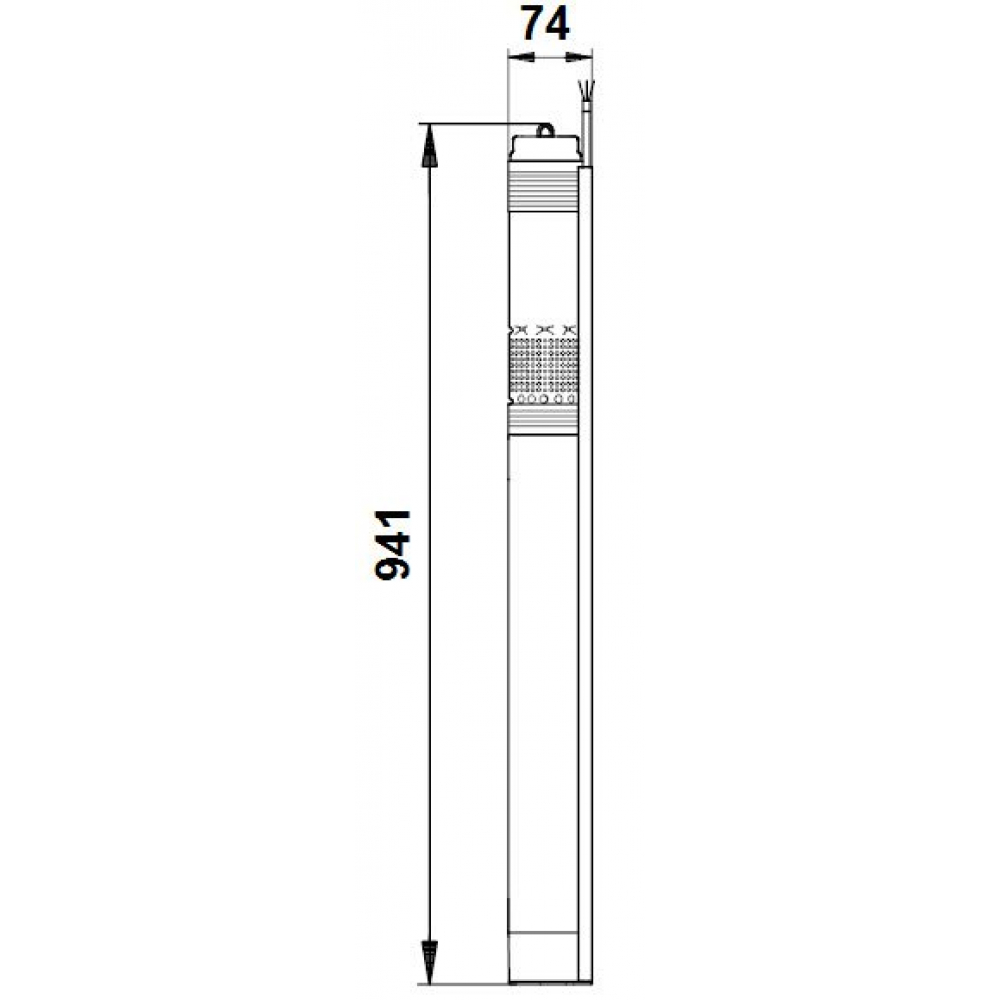

Монтаж:
- Максимальное рабочее давление: 15 бар.
- Выход насоса: RP1½.
- Минимальный диаметр скважины: 76 мм.
Данные электрооборудования.
- Тип электродвигателя – MSE3.
- Потребляемая мощность – P1 – 2.46 кВт.
- Номинальная мощность – P2 – 1.85 кВт.
- Энергия (Р2), необходимая для насоса – 1.81 кВт
- Номинальное напряжение – 1 x 200-240 В, 50Гц.
- Номинальный ток – 12.3 A.
- Коэффициент мощности – 1.00.
- Номинальная скорость – 10700 об/мин.
- Способ запуска – прямой пуск.
- Класс защиты (IEC 34-5) – IP68.
- Класс изоляции (IEC 85) – F.
- Встроенная защита электродвигателя – Y.
- Тепловая защита – внутренняя.
- Длина кабеля – 1.5 м.
- Номер электродвигателя: 96 160 857.
- Вес нетто – 6.17 кг.
- Вес брутто – 6.89 кг.
- Объем упаковки – 0.011 м³.
