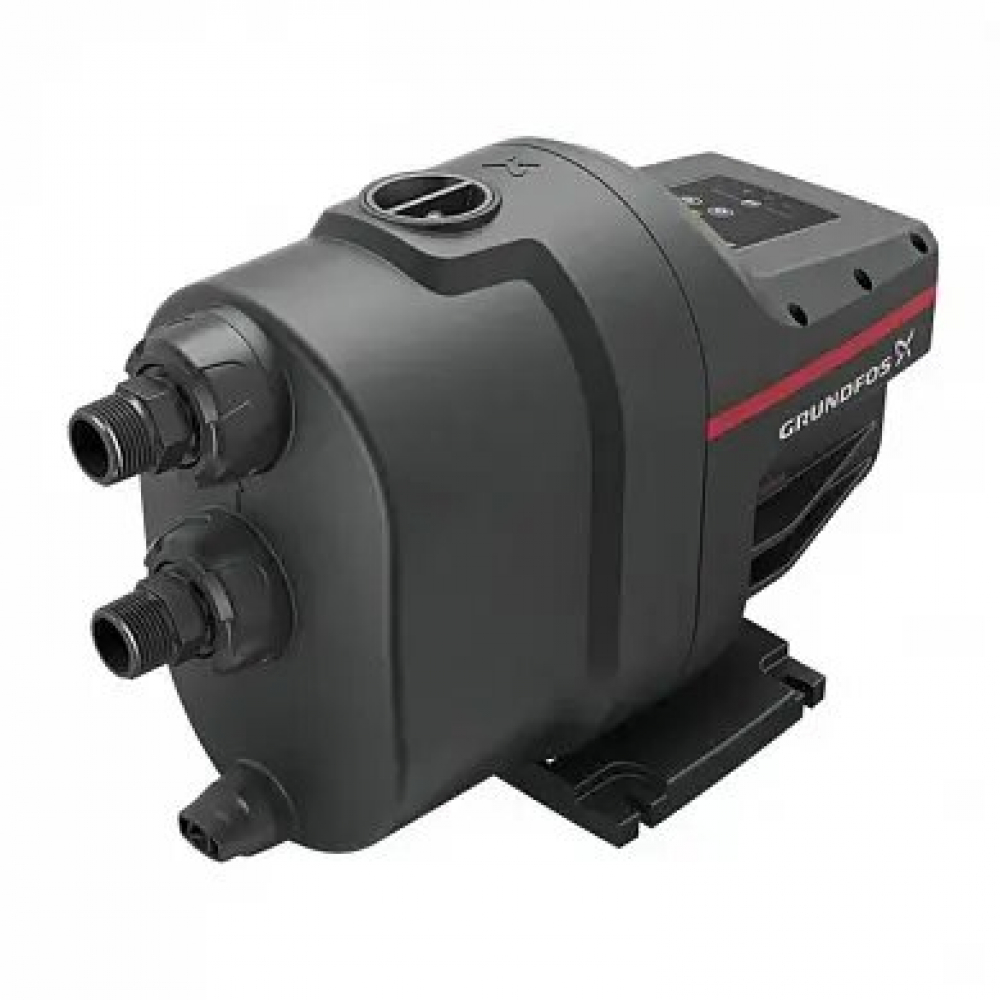

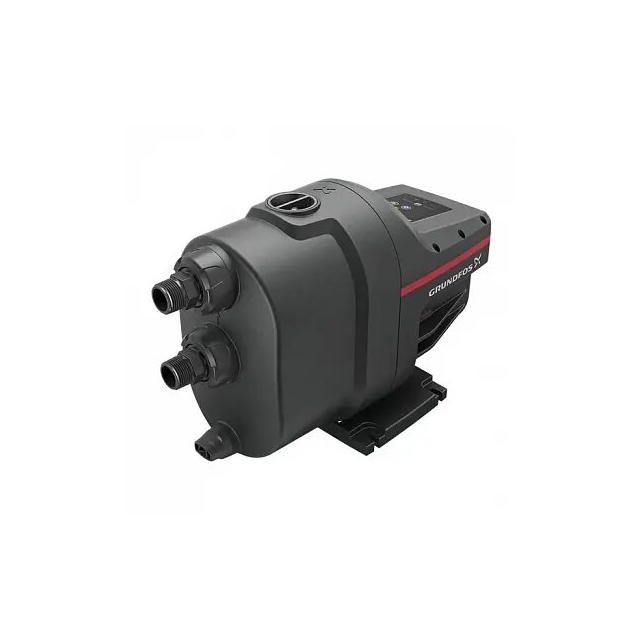

Насосная станция Grundfos SCALA1 3-35 1x230V 50H

Насосная установка Grundfos SCALA1 3-35 BVBP

После успешного выхода на рынок насосной установки SCALA2, компания Grundfos расширяет программу новой насосной установкой SCALA1.

Описание

Grundfos SCALA1 представляет собой многоступенчатый насос с электронным управлением, включающий все компоненты установки для повышения давления в компактном композитном корпусе. Установка предназначена для повышения давления чистой воды в бытовых системах водоснабжения.

SCALA1 – самососающаяся установка и может перекачивать воду с уровня ниже насоса. При условии, что он заполнен водой, насос может поднимать воду из глубины 8 м менее чем за 5 минут.

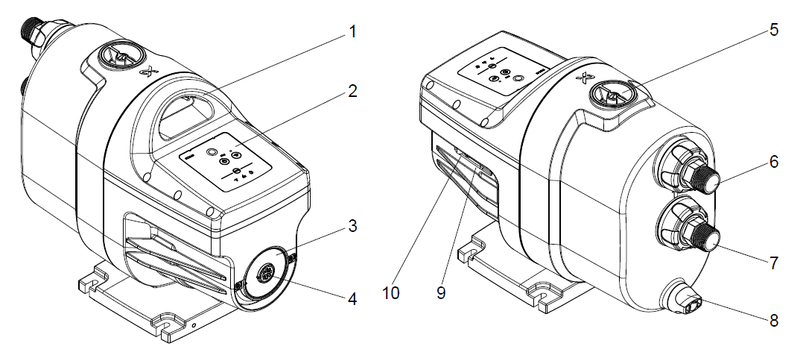

1. Ручка для подъема
2. Панель управления
3. Фирменная табличка
4. Заглушка для доступа к валу насоса
5. Пробка заливного отверстия
6. Соединение на выходе
7. Соединение на входе
8. Нарезная пробка сливного отверстия
9. Подключение внешнего устройства ввода
10. Соединения для сдвоенной работы

Защитные функции

• Защита от сухого хода, которая автоматически остановит насос при недостатке воды.
• Защита от зацикливания предотвращает частый запуск насоса при незначительных утечках в системе. Защита может остановить насос после необходимого периода непрерывной работы, предотвращая потенциальное повреждение из-за затопления при поломке трубы.
• Насос имеет встроенную защиту двигателя, которая останавливает насос, если он подвергается воздействию избыточной температуры из-за высокой температуры окружающей среды, в случае заклинивания или перегрузки, предотвращающей перегорание двигателя.

Режимы работы

Для SCALA1 можно выбирать разные режимы работы. Выбор правильного режима зависит от параметра.

• Самовсасывание
  Самовсасывающий клапан полностью открыт. Режим подходит для большинства настроек. Обеспечивает лучшие характеристики и низкий уровень шума при всасывании.
• Удаление воздуха
  Самовсасывающий клапан частично закрыт, что способствует лучшему удалению воздуха из проточной части насоса.
• Положительное давление на входе
  Самовсасывающий клапан полностью закрыт. Устраняет звук, связанный с движением самососающегося клапана в установках с положительным давлением на входе.

Эксплуатация

Нормальный режим работы

Когда в системе водоснабжения происходит потребление воды, запускается насос при выполнении условий включения. Это происходит, например, при открывании крана, которое приводит к падению давления в системе. При прекращении потребления, то есть при закрытии крана, отключается насос.
Условия включения
Насос запускается при выполнении как минимум одного из следующих условий:
• Расход выше Qmin (1,5 л/мин).
• Давление ниже значения давления пуска (Pstart).
Условия отключения
Насос останавливается с задержкой 10 секунд, когда выполняются следующие условия:
• Расход ниже Qmin (1,5 л/мин).
• Давление выше значения давления пуска (Pstart).

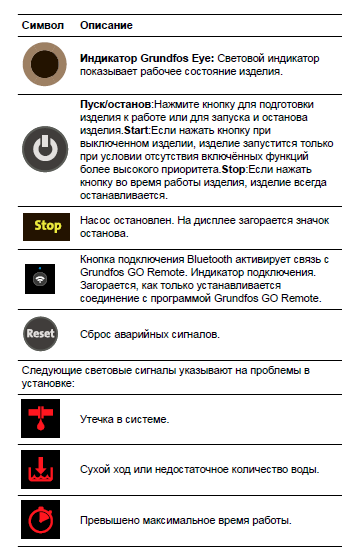

Панель управления

Система управления

• Подключение к Grundfos Go Remote
  Установка может связываться с мобильным приложением Grundfos GO Remote через встроенный модуль Bluetooth, обеспечивающий детальный мониторинг насоса и широкие возможности настройки. Это делает установку подходящей для широкого спектра приложений.


• Подключение дополнительного устройства внешнего ввода
  Для насоса можно подключить устройство наружного ввода в качестве дополнительного условия эксплуатации. Оно может использоваться в следующих ситуациях:
  • реле уровня в верхнем баке, чтобы остановить насос при заполнении бака;
  • реле давления на входе для остановки насоса при повышенном давлении на входе;
  • реле обнаружения влаги в ирригационных системах, чтобы запускать насос только тогда, когда земля сухая.

• Функция календаря
  График работы SCALA1 можно настраивать в функции календаря приложения Grundfos GO Remote. Эта функция определяет, когда насос может работать, а когда нет. Это особенно полезно для сельского хозяйства и ирригации, когда насос должен работать только в определенные периоды времени.


• Возможность создания сдвоенной установки
  С помощью Grundfos GO вы можете легко настроить SCALA1 как систему с двумя насосами, работающую как "рабочий/резервный" или "рабочий/вспомогательный".

SCALA1 не требует обслуживания, но рекомендуется удерживать насос в чистоте, проверять обратные клапаны и следить за тем, чтобы на вентиляционных отверстиях не было пыли.

Две установки SCALA1 могут быть легко превращены в насосную станцию с помощью Grundfos GO и специального дополнительного комплекта (опорная плита, коллектор и запорная арматура).
