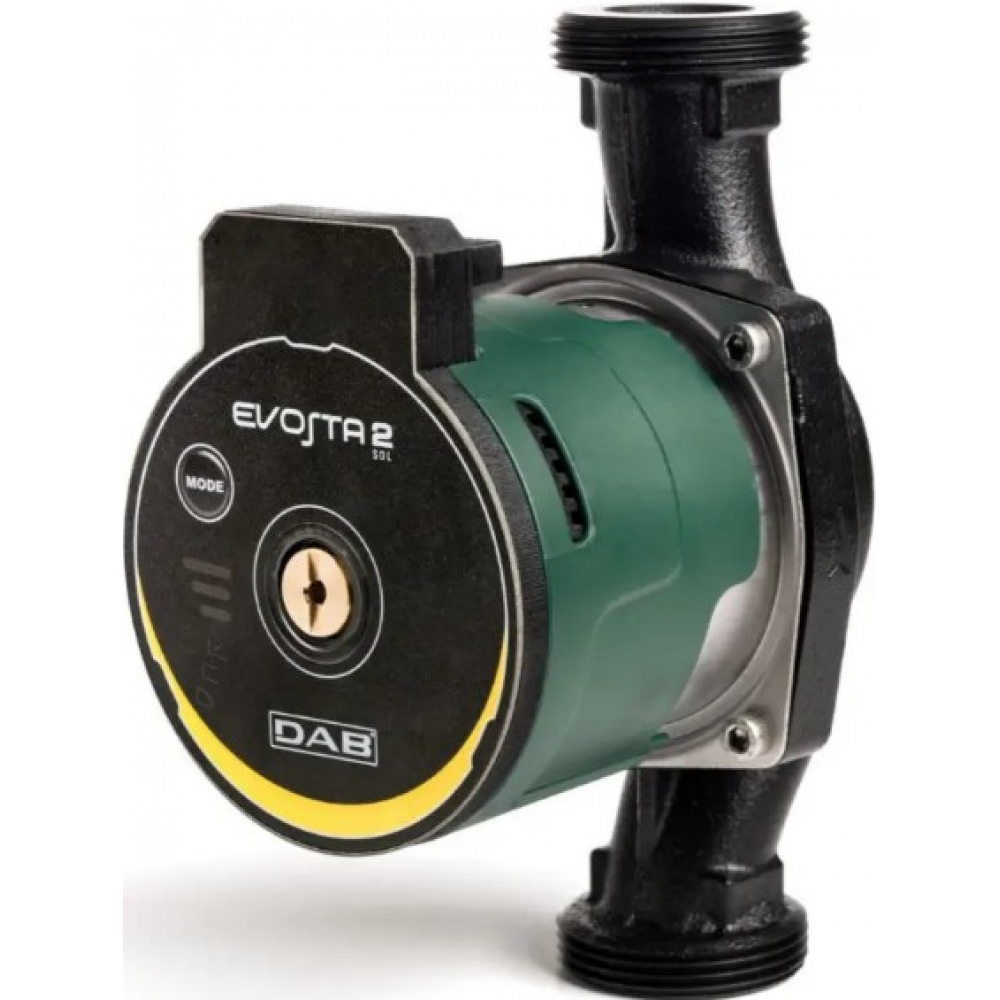

Электронные циркуляционные насосы с мокрым ротором DAB EVOSTA2 20-105/130 SOL PWM M230/50-60 (60188445) предназначены для циркуляции воды в бытовых системах отопления и кондиционирования воздуха на солнечных батареях.
Преимущества DAB EVOSTA2 SOL:
Это новая линейка циркуляционных насосов DAB, сочетающая прочность механического циркуляционного насоса с преимуществами электронного циркуляционного насоса.
Благодаря синхронному двигателю с постоянными магнитами, преобразователю частоты и индексу энергоэффективности EEI ≤ 0,20, а также классу защиты IPX4 и встроенному штекеру, семейство EVOSTA 2 SOL считается одним из лучших продуктов в категории с точки зрения производительности и надежности.
Линейка циркуляционных насосов EVOSTA 2 SOL является идеальной заменой старым трехскоростным циркуляционным насосам благодаря компактным размерам и универсальной производительности.
Изделие также очень удобно в использовании, с одним ключом для последовательной настройки и прямым доступом к валу двигателя для его разблокировки при необходимости.
Особенности конструкции:
- Чугунный корпус насоса с катафорезным лакокрасочным покрытием и двигателем с мокрым ротором.
- Стальной кожух двигателя, технополимерное рабочее колесо.
- Керамический вал двигателя на керамических втулках, смазываемых перекачиваемой жидкостью.
- Втулка ротора, втулка статора и запорные фланцы из нержавеющей стали.
- Графитовое упорное кольцо.
- Уплотнительное кольцо с EPDM и латунная заглушка сапуна.
- Благодаря внутренней защите двигателя насоса не требуется защита от перегрузки.
Панель управления:
Функции циркуляционного насоса EVOSTA 2 SOL можно изменять на панели управления на крышке электронного устройства управления. Насос имеет девять настроек, которые можно выбрать с помощью кнопки MODE
Шесть светящихся сегментов на дисплее отображают настройки насоса. Версия EVOSTA SOL PWM может управляться с внешнего блока управления посредством цифрового сигнала PWM (широтно-импульсная модуляция). Заданное значение кривой регулировки может быть следующим типом:
- пропорциональное давление
- постоянная скорость.
Это определяется посредством рабочего цикла сигнала PWM, применяемого в соответствии со стандартом VDMA Einheitsblatt 24244 «Циркуляционные насосы с мокрым ротором – спецификация сигналов управления PWM».
Более того, сигнал PWM на выходе платы отображает режим циркуляционного насоса.
Технические данные:
- Рабочий диапазон: 0-4 м³/ч с напором до 14,5 метров.
- Диапазон температур перекачиваемой жидкости: от -10 °C до +110 °C. (окружающая среда от 130 °C до 60 °C).
- Рабочее давление: 10 бар (1000 кПа)
- Класс защиты: IPX4.
- Класс изоляции: F.
- Монтаж: с горизонтальной осью двигателя
- Стандартный вход: однофазный: 220-240В, 50Гц.
- Подключение входного питания: вилка Molex с кабелем 1,5м
- Разъем сигнала PWM: вилка с кабелем 1,5м (только версии OEM).
- Перекачиваемая жидкость: чистая, без твердых частиц и минеральных масел, невязкая, химически нейтральная, со свойствами, аналогичными воде (гликоль макс. 50%).
