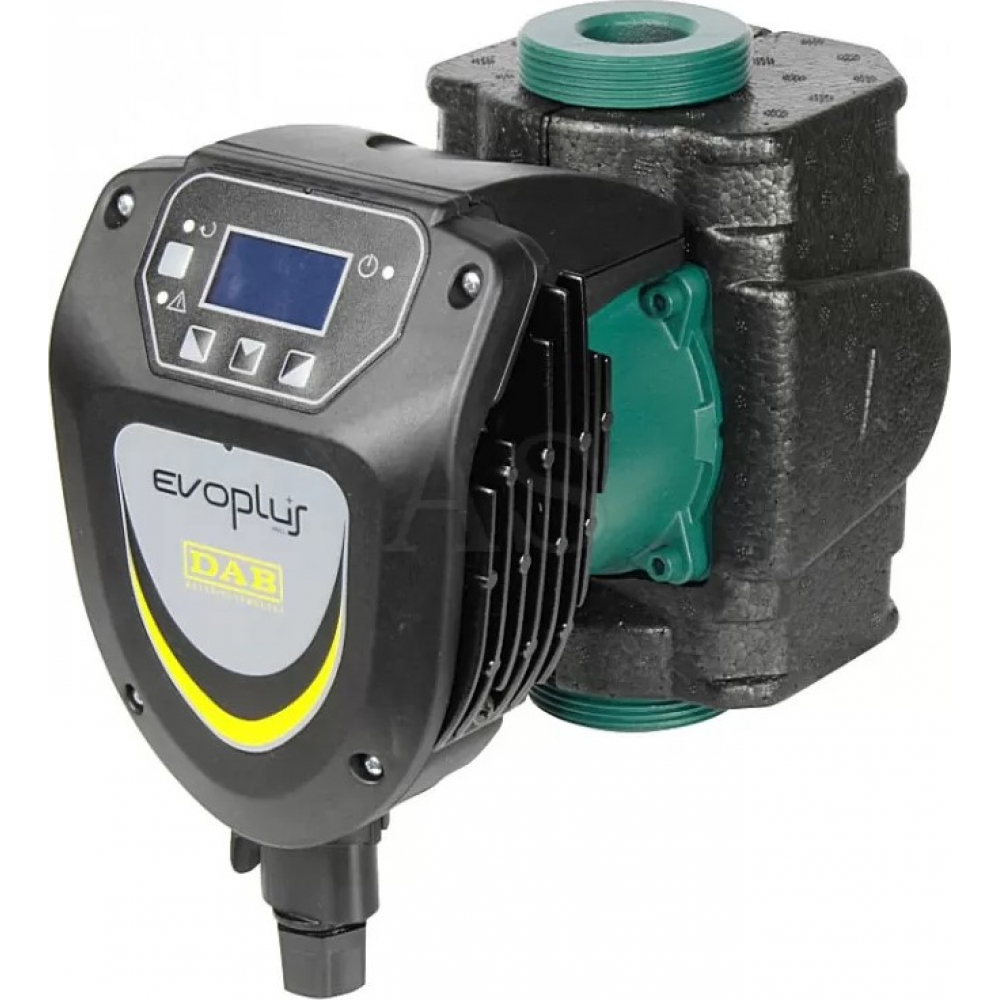

Циркуляционный насос DAB EVOPLUS 60/180 XM (60150943)

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ С ЭЛЕКТРОННЫМ РЕГУЛИРОВАНИЕМ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА.

ОБЛАСТЬ ПРИМЕНЕНИЯ.

Циркуляционные насосы с электронной регулировкой DAB EVOPLUS 60/180 XM могут использоваться в системах отопления, вентиляции и кондиционирования воздуха для жилых и коммерческих зданий, включая большие жилые здания, многоквартирные дома, клиники и больницы, школы, офисные здания, объекты недвижимости.

Единичные версии доступны с резьбовыми патрубками 1 ½”, 2” и фланцевыми патрубками DN 32, DN 40, PN 6/PN 10/PN 16. .

Специальное исполнение корпуса насоса из бронзы – для циркуляции питьевой воды.

ПРИМЕНЕНИЕ В СИСТЕМАХ ОТОПЛЕНИЯ.

Нагрев (температура), необходимый в различных помещениях, значительно меняется в течение дня/ночи из-за температуры окружающей среды и изменения уровня размещения. Эта ситуация усложняется разными требованиями для различных помещений и открытием или закрытием некоторых «ветвей» в сложных системах. Электронное устройство у насосов с «мокрым» ротором, способное обнаруживать изменения, необходимые установкой, и автоматически адаптировать к ним параметры насоса, всегда обеспечивая при этом максимальный КПД с минимальным потреблением энергии.

ПРИМЕНЕНИЕ В СИСТЕМАХ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА .

В отличие от обычных насосов с электронной регулировкой, насосы EVOPLUS могут быть использованы также в системах кондиционирования воздуха, где температура перекачиваемой жидкости ниже температуры окружающей среды. В таких условиях на наружной поверхности насоса часто образуется конденсат, но это не нарушает нормальной работы электронных и механических частей. Конструкция устройства разработана таким образом, чтобы конденсат мог сливаться без повреждения компонентов конструкции.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ.

Единственный корпус, включающий гидравлическую часть, изготовленную из чугуна и синхронный двигатель с «мокрым» ротором. Корпус двигателя из алюминия. Благодаря сверхточной конструкции и гладкой внутренней поверхности насосы имеют высокие гидравлические характеристики. Всасывающий и напорный патрубки в исполнении «инлайн». Одиночные насосы поставляются в комплекте с изоляционными кожухами во избежание потери тепла и/или образования конденсата на корпусе насоса. Будьте очень внимательны, необходимо проверить, чтобы отверстия слива конденсата не оказались закрытыми или частично засоренными, что может привести к неправильной работе насоса. Циркуляционные насосы EVOPLUS подключаются к линии электропитания с помощью удобного разъема со штекером, входящим в комплект поставки, что делает соединение простым и быстрым.

Рабочее колесо из технополимера, керамический вал двигателя, установленный на графитовые подшипники, смазываемые перекачиваемой жидкостью. Рубашка ротора и статора из нержавеющей стали. Упорное кольцо из керамики, уплотнительные кольца из этиленпропилена, пробка для выпуска воздуха из латуни. Синхронный двигатель с постоянным магнитом. В сдвоенных версиях напорный патрубок встроен обратный клапан опрокидывающего типа, что предотвращает рециркуляцию жидкости через неработающий насос. В стандартную поставку также входит глухой фланец, устанавливаемый в случае, когда один из двух двигателей находится на обслуживании. Стандартное исполнение корпуса насоса PN 16; фланцевые патрубки имеют 4 отверстия, совместимые с PN 6/PN 10/PN 16 фланцами в ответ для взаимозаменяемости насосов в существующих системах.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ EVOPLUS ДЛЯ БЫТОВЫХ СИСТЕМ ОТОПЛЕНИЯ (ЭЛЕКТРОННОЕ УСТРОЙСТВО).

EVOPLUS – циркуляционные насосы, управляемые с помощью IGBT – устройства на базе NPT-технологии последнего поколения для повышения эффективности и надежности. Особенности включают: датчики управления двигателем, многофункциональный модуль PWM, практически устраняющая шумы высокая частота вращения, специализированный 32-битный процессор, оптимизированный space vector algorithm.

Интуитивно понятный и функциональный пользовательский интерфейс очень удобен для любого пользователя. Легко читаемый жидкокристаллический дисплей, 4 кнопки управления, всплывающее меню в соответствии с новейшими тенденциями в области мобильной телефонии и очень широкий функциональный диапазон означает, что насосы EVOPLUS - поистине революционный продукт. Надежная и прочная конструкция, совмещенная с современным и инновационным дизайном, дополняет продукт и с эстетической точки зрения.

Этот модельный ряд разработан для работы с пульта дистанционного управления.

Технические характеристики:

1. Температура перекачиваемой жидкости: от -10 °С до + 110 °С.
2. Перекачиваемая жидкость: чистая, без твердых включений и минеральных масел, не вязкая, химически нейтральная, по характеристикам аналогична воде. (Макс. содержание гликоля – 30%).
3. Максимальное рабочее давление: 16 бар (1600 кПа).
4. Макс. Температура окружающей среды: +40 °С.
5. Степень защиты: IP 44
6. Класс электробезопасности: F.
7. Стандартное напряжение: однофазное 220/240 В, 50/60 Гц.
