Область применения:

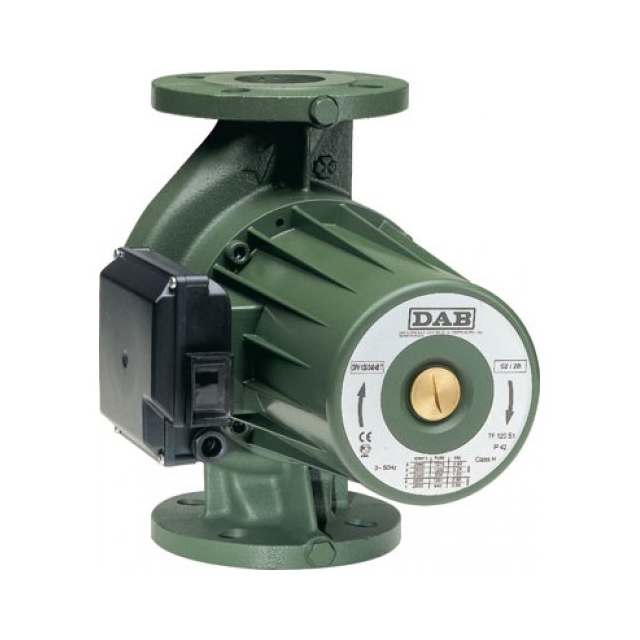

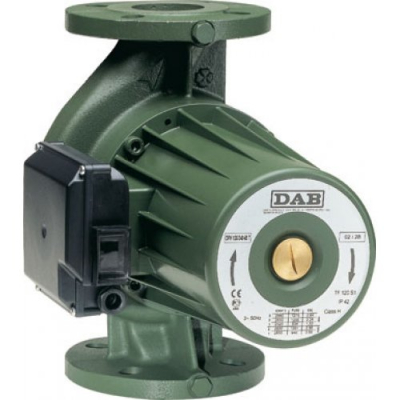

Циркуляционный насос с мокрым ротором предназначен для бытовых открытых и закрытых систем отопления и кондиционирования воздуха. Поставляются в одинарном и сдвоенном исполнении.
Конструктивные особенности:
- Электродвигатель с мокрым ротором, корпус гидравлики из чугуна.
- Корпус электродвигателя - литой под давлением алюминий.
- Фланцевые соединения насосов имеют резьбовые отверстия для подключения манометров или контрольных датчиков.
- Рабочее колесо из технополимера, вал двигателя из закалённой нержавеющей стали вращается на графитовых втулках, смазываемых перекачиваемой жидкостью.
- Защитный кожух ротора и гильза статора из нержавеющей стали.
- Керамический упорный подшипник.
- Уплотнительные кольца - EPDM.
- Пробка спуска воздуха - латунь.

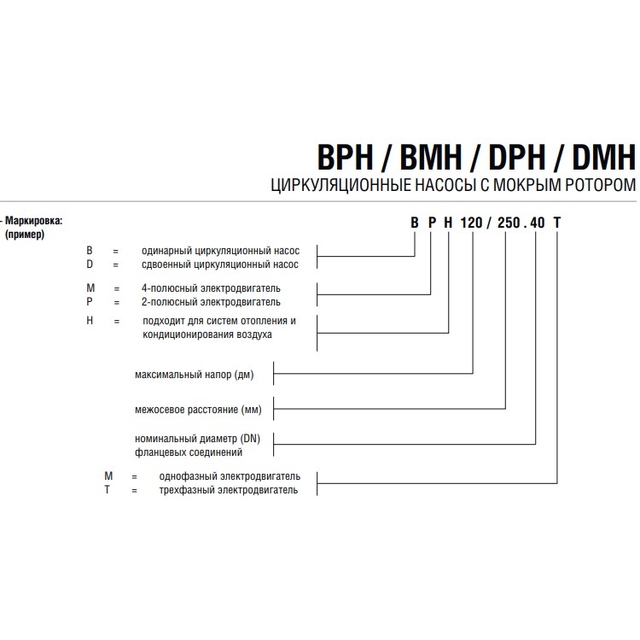

- Четырехполюсный асинхронный электродвигатель для насосов серии BMH и DMH, двухполюсный асинхроннный электродвигатель для насосов серии BPH и DPH.
- Однофазный циркуляционный насос работает на трех скоростях при напряжении 1 x 230 В, трехфазный циркуляционный насос на двух при напряжении 3 x 230 В и трех при напряжении 3 x 400 В.
- Рабочая скорость насоса регулируется при помощи специального переключателя в клеммной коробке в зависимости от требуемых характеристик системы.
- Однофазное исполнение имеет встроенную защиту от перегрузки.
- Для трехфазного исполнения двигатель должен подключаться к источнику питания через внешний контактор. Катушка контактора должна быть подключена к термозащите, встроенной в двигатель для защиты его от перегрузки на любых скоростях.
- Встроенный обратный клапан установлен в корпусе гидравлики сдвоенного исполнения для предотвращения перетока жидкости, когда один из насосов не работает; в стандартной комплектации также поставляется фланец - заглушка, если требуется обслуживание одного из двух насосов.
- Стандартное исполнение корпуса насоса: PN 10. Совместим с фланцами PN 6, обеспечивая взаимозаменяемость насосов в действующих системах.
- Степень защиты: IP 44.
- Класс изоляции: H.
- Кабельный ввод: PG 11.
- Напряжение питания: 1 х 230 В~ 50 Гц, 3х230-400 В~ 50 Гц.
- Уровень шума: ≤ 45 дБ (А).
- Соответствие Европейскому стандарту EN 60335-2-51
Технические характеристики:

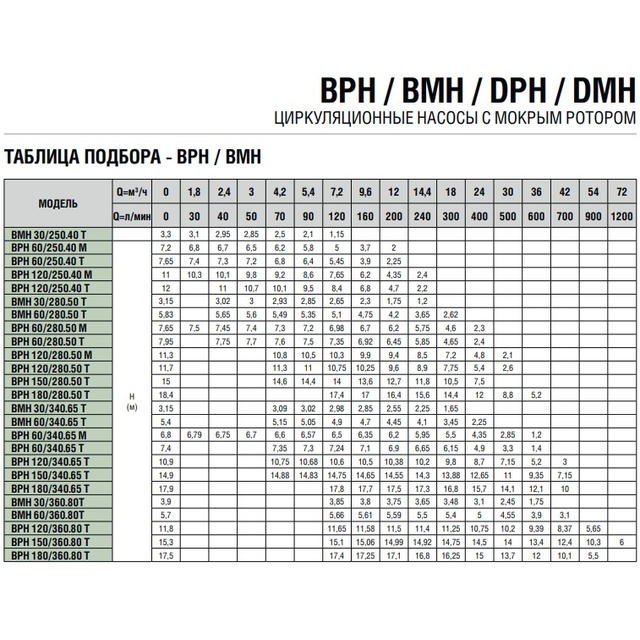

- Рабочий диапазон: расход от 1,5 до 78 м³ /ч, напор до 18 м.
- Диапазон температуры жидкости: для трехфазого исполнения: от -10°С до +120°С (для моделей BPH-DPH 150/340.65 T, BPH-DPH 150/360.80 T, BPH-DPH 150-180/280.50 T, BPH-DPH 180/340.65 T, BPH-DPH 180/360.80 T от -10°C до +110°C). Для однофазного исполнения: от -10°C до +110°C.
- Перекачиваемая жидкость: чистая, без твердых включений и минеральных масел, не вязкая, химически нейтральная, по характеристикам близкая к воде (макс. содержание гликоля 30%).
- Максимальное рабочее давление: 10 бар (1000 кПа).
- Стандартное фланцевое соединение: DN 40, DN 50,DN 65, DN 80 in PN 6/PN 10 (4 отверстия).
- Мин. давление на всасе: значения представлены в соответствующих таблицах.
- Монтаж: вал двигателя в горизонтальном положении на подающем или обратном трубопроводе, приемный патрубок должен быть расположен максимально близко к расширительному баку, над максимальным уровнем котла и максимально далеко от поворотов, колен и ответвлений трубопровода во избежание турбулентности воды и возникающих в результате шумов.
- Специальное исполнение по запросу: электродвигатели для других напряжений и/или частот. DN 80 с PN 10 / PN 16 (8 отверстий).
- Аксессуары: ответные фланцы DN 40, DN 50, DN 65, DN 80 с PN 6 / PN 10 (4 отверстия).
