Обзор сплит-систем: как они работают и почему становятся всё более популярными для охлаждения и обогрева помещений

За последние годы технологии кондиционирования воздуха шагнули далеко вперед. Современные сплит-системы – это сложные и высокотехнологичные устройства, использующие инновационные решения для обеспечения максимальной эффективности и комфорта. В этой статье мы рассмотрим принцип работы сплит-систем, их основные компоненты и современные технологии, которые делают их такими популярными.

Что такое сплит-система?

Сплит-система представляет собой кондиционер, разделённый на два блока: внутренний (испарительный) и внешний (компрессорно-конденсаторный). Эти блоки соединены между собой теплоизолированными медными трубками, по которым циркулирует хладагент (фреон). Хладагент переносит тепло, переходя из жидкого состояния в газообразное (и обратно) в замкнутом цикле. Внутренний блок расположен в помещении и отвечает за охлаждение или обогрев воздуха, а внешний – на улице, рассеивая отобранное тепло или поглощая его из окружающей среды.

Отличие сплит-системы от других кондиционеров заключается в её энергоэффективности, удобстве монтажа и возможности работы в режиме теплового насоса , что делает её универсальным решением для разных климатических условий.

Принцип работы сплит-системы (кондиционера) – технический обзор

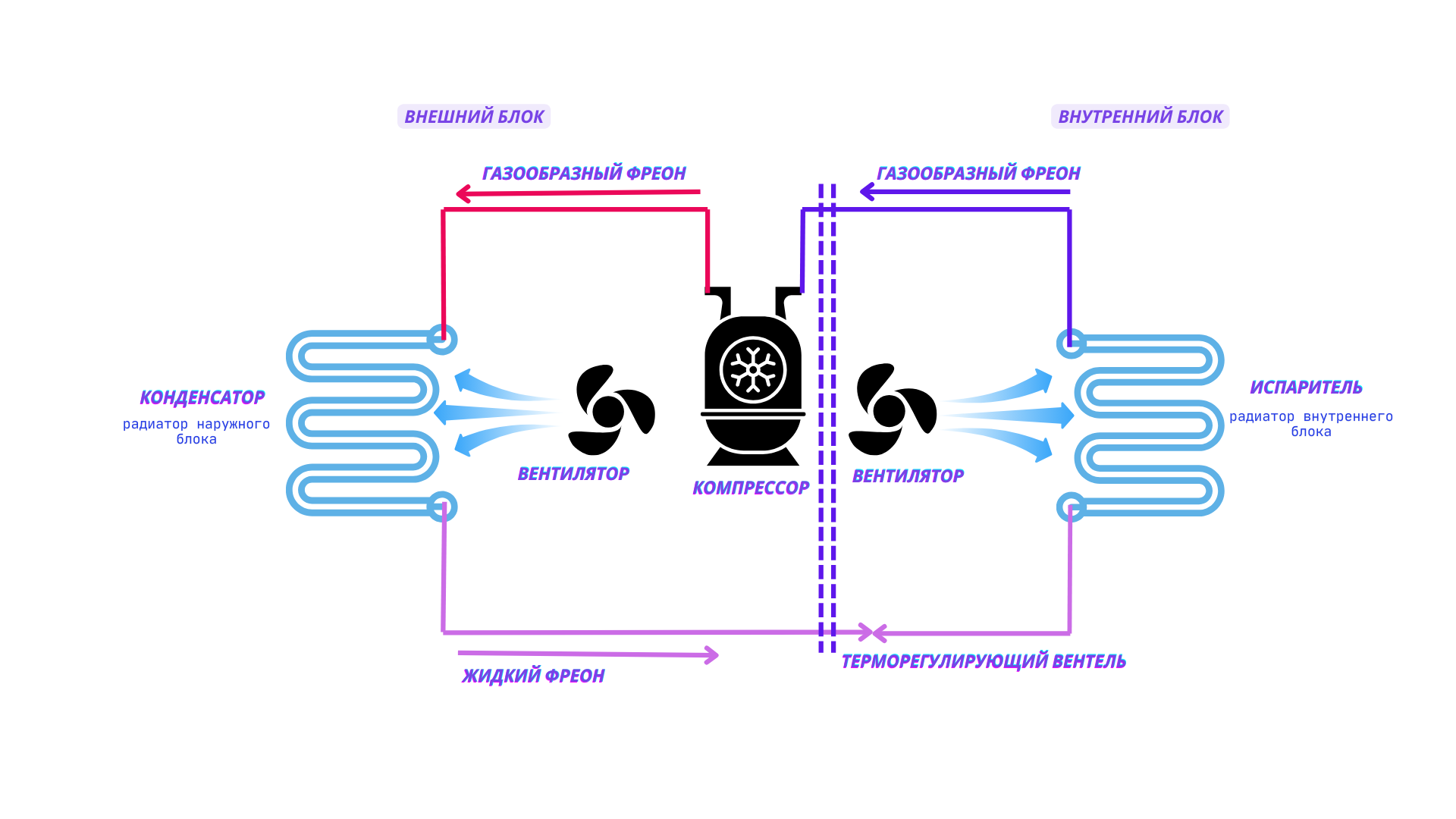

В основе работы сплит-системы лежит парокомпрессионный холодильный цикл, включающий четыре основные стадии: сжатие, конденсация, дросселирование (расширение) и испарение​. При работе кондиционер не «производит холод», а перемещает тепло: отнимает его из одного места и отдает в другое. Ниже описаны детали этого процесса, функции ключевых компонентов системы, различия режимов охлаждения/обогрева, типы хладагентов и современные технологии повышения эффективности.

1. Основные этапы холодильного цикла

Сплит-система работает, циклически изменяя состояние хладагента — испаряя и конденсируя его.

Этот цикл можно разделить на четыре основных этапа:

1. Сжатие (компрессия). Хладагент в газообразном состоянии поступает в компрессор. Компрессор сжимает хладагент, увеличивая его давление с ~3–5 бар до ~15–25 бар и температуру до +70…+90 °C. Этот процесс требует затрат энергии, которая обычно подается на электродвигатель компрессора.
2. Конденсация. Горячий, сжатый хладагент поступает в конденсатор — радиатор, расположенный во внешнем блоке. Здесь хладагент охлаждается потоком воздуха, обдуваемого вентилятором, и конденсируется, превращаясь из газа в жидкость. При этом выделяется тепло, которое выбрасывается на улицу (в режиме охлаждения).
3. Дросселирование (расширение). Жидкий хладагент под высоким давлением проходит через дросселирующее устройство (капиллярную трубку или ТРВ). Проходя через узкое отверстие дросселя, хладагент резко снижает свое давление и частично испаряется, охлаждаясь при этом.
4. Испарение. Хладагент низкого давления поступает в испаритель — радиатор, расположенный во внутреннем блоке. Здесь хладагент полностью испаряется, поглощая тепло из воздуха в помещении. Вентилятор внутреннего блока прогоняет теплый комнатный воздух через холодный испаритель, охлаждая его.

Этот цикл повторяется постоянно, пока работает кондиционер. По сути, система переносит тепло из помещения на улицу (в режиме охлаждения), используя фазовые переходы хладагента для эффективного переноса энергии. Ниже рассмотрены устройства, обеспечивающие каждый этап цикла.

2. Ключевые компоненты и их функции

Компрессор. “Сердце” сплит-системы, находящееся во внешнем блоке. Компрессор всасывает низкотемпературный пар хладагента из испарителя и сжимает его, поднимая давление и температуру.

Подробнее: Он обеспечивает циркуляцию хладагента по контуру и поддерживает разность давлений между высоконапорной (нагнетательной) и низконапорной (всасывающей) сторонами. Существует несколько типов компрессоров: роторные, спиральные , поршневые и др. В бытовых сплит-системах часто используются ротационные компрессоры; в современных моделях – инверторные двухроторные, отличающиеся плавной работой с минимальными вибрациями. Задача компрессора – выполнить первый этап цикла (сжатие) и обеспечить движение хладагента.

Конденсатор. Теплообменник в виде змеевика с алюминиевыми ребрами, установленный во внешнем блоке. К нему поступает горячий газ от компрессора.

Подробнее: Функция конденсатора – отводить тепло от хладагента во внешнюю среду и конденсировать газ в жидкость. Снаружи конденсатор обдувается вентилятором внешнего блока для усиления теплообмена. В бытовых сплитах применяют конденсаторы воздушного охлаждения (используют наружный воздух для охлаждения). Когда кондиционер работает на холод, конденсатор нагревается и рассеивает тепло на улицу; при работе на обогрев – наоборот, конденсатор становится испарителем (см. раздел 3). Конденсатор рассчитан на высокое давление и температуру, поэтому обычно сделан из меди и алюминия.

Испаритель. Теплообменник во внутреннем блоке, аналогичный по конструкции конденсатору, но работающий в противоположной фазе.

Подробнее: В испарителе низкокипящий жидкий фреон испаряется, поглощая тепло воздуха помещения. Испаритель охлаждается (его температура обычно +5…+10 °C), поэтому на нём оседает влага из воздуха (конденсат). Испаритель снабжён дренажной ванночкой и трубкой для отвода конденсата. Функция испарителя – выполнять охлаждение воздуха в режиме холод (или отдачу тепла в режиме обогрева, см. ниже), осуществляя фазовый переход «жидкость→газ» с поглощением теплоты. Испаритель обычно изготовлен из медной трубки с оребрением для лучшего теплообмена.

Терморегулирующий вентиль (ТРВ) / дросселирующее устройство. Это элемент, обычно расположенный между конденсатором и испарителем (на линии жидкого хладагента). В простых моделях роль дросселя выполняет капиллярная трубка – тонкая длинная трубка фиксированного сечения. В более продвинутых – устанавливается терморегулирующий вентиль с термобаллоном или электронный расширительный клапан.

Подробнее: Назначение устройства – снижать давление хладагента перед испарителем, дозируя его подачу. Вентиль создает гидравлическое сопротивление: высоконапорная жидкость из конденсатора, проходя через узкое сечение, теряет давление и частично испаряется (охлаждается). Тем самым обеспечивается нужная температура кипения фреона в испарителе. ТРВ автоматически регулирует расход хладагента, поддерживая оптимальную степень испарения (чтобы фреон полностью испарялся внутри испарителя). Итоговая функция ТРВ – выполнять стадию дросселирования (расширения) и поддерживать стабильную работу цикла, не допуская попадания жидкости в компрессор.

Вентиляторы. Оба блока оснащены вентиляторами для движения воздуха через теплообменники. Внешний вентилятор обдувает конденсатор наружным воздухом, ускоряя охлаждение горячего фреона. Внутренний вентилятор прогоняет комнатный воздух через испаритель для охлаждения (или нагрева).

Подробнее: В современных сплитах внутренний вентилятор имеет несколько скоростей и обеспечивает равномерное распределение прохладного воздуха в помещении. Внешний вентилятор тоже может иметь регулировку скорости (в простых моделях – фиксированную скорость). Без вентиляторов теплообмен был бы слишком медленным, и эффективность кондиционера резко упала бы.

Четырёхходовой клапан (реверсивный клапан). Специальный электромагнитный клапан, устанавливаемый во внешнем блоке реверсивных кондиционеров – тех, что могут работать на обогрев. Четырёхходовой клапан соединяет нагнетательную и всасывающую линии таким образом, что при переключении режимов меняет направление потока хладагента.

Подробнее: В режиме охлаждения контур течёт стандартно: компрессор → конденсатор → ТРВ → испаритель → обратно в компрессор. При включении обогрева 4-ходовой клапан перенаправляет выход горячего газа компрессора не во внешний конденсатор, а во внутренний блок, превращая внутренний теплообменник в конденсатор, а внешний – в испаритель​. Таким образом, испарение хладагента происходит во внешнем блоке, а конденсация – во внутреннем​, и тепло поступает в помещение. Четырёхходовой клапан имеет два устойчивых положения (охлаждение/нагрев) и переводится соленоидом (катушкой) по команде электроники. Функция клапана – обеспечивать реверсивность холодильного цикла, позволяя одному устройству как охлаждать, так и греть воздух. (Примечание: 4-ходовой клапан также используется для автоматического размораживания – кратковременно переводит систему в режим охлаждения зимой, чтобы растопить иней на внешнем блоке). Надёжность этого клапана важна: при его заклинивании кондиционер сможет работать только в одном режиме или вовсе потеряет эффективность​.

Кроме перечисленных узлов, во внешнем блоке сплит-системы обычно присутствуют фильтр-осушитель (ресивер) для очистки фреона от влаги и грязи, а также сервисные порты (шредеры) для подключения манометров и вакуумного насоса. Внутренний блок включает воздушные фильтры (грубой и тонкой очистки) для защиты испарителя от пыли, направляющие жалюзи для регулировки потока воздуха, электронную плату управления с датчиками и индикацию, дренажную систему отвода конденсата. Все эти компоненты совместно обеспечивают эффективную и безопасную работу системы.

3. Режим охлаждения vs. режим обогрева

Охлаждение (режим “Cold”). Это стандартный режим работы кондиционера. Внутренний блок функционирует как испаритель (холодный), внешний – как конденсатор (горячий). Компрессор нагнетает горячий газ во внешний радиатор, где хладагент конденсируется при практически постоянной температуре, отдавая тепло наружу. Холодный жидкий фреон через ТРВ поступает во внутренний испаритель, где он испаряется при практически постоянной температуре, охлаждая комнатный воздух. Таким образом, тепло “откачивается” из помещения наружу.

Коэффициент эффективности охлаждения (EER) обычно выше 3.0, то есть на каждый 1 кВт потребляемой электроэнергии кондиционер отводит более 3 кВт тепла из воздуха. При работе на холод важно, чтобы наружная температура не была слишком низкой (обычно не ниже ~+15…+18 °C без специального комплекта), иначе давление конденсации упадет, и эффективность снизится.

Обогрев (режим “Heat”). Многие современные сплит-системы обладают функцией реверса, то есть могут обогревать помещение зимой. Физически это тот же цикл, но “наоборот”: забор тепла происходит снаружи, а выделение – внутри помещения.

При переключении на обогрев срабатывает 4-ходовой клапан, переключая потоки хладагента между внутренним и внешним блоками. Теперь после компрессора горячий фреон идёт во внутренний теплообменник, который становится конденсатором, отдающим тепло комнате. Остывший, сконденсировавшийся фреон через ТРВ идёт во внешний блок, где в условиях более холодного наружного воздуха испаряется. Внешний блок теперь действует как испаритель: он холодный, отбирает тепло из уличного воздуха, из-за чего на нём может образовываться иней при морозе. Затем газ снова всасывается компрессором, и цикл повторяется.

Важно отметить: Кондиционер в режиме обогрева работает как тепловой насос, «перекачивая» тепло с улицы в помещение. Даже при +5°C наружного воздуха он эффективно обогревает, выдавая 2–4 кВт тепла на каждый 1 кВт потребляемой электроэнергии (COP 3-4). Эффективность снижается с понижением температуры на улице. Большинство сплит-систем рассчитаны на работу до -5…-10°C, инверторные модели — до -15°C и ниже (с зимним комплектом). При отрицательных температурах внешний блок может обмерзать, запуская автоматическую систему разморозки.

4. Типы хладагентов и их влияние на эффективность

Роль хладагента

Хладагент (фреон) – рабочее тело холодильного цикла, переносящее тепло. От его свойств зависят: рабочие давления, температуры кипения/конденсации, энергетическая эффективность системы, её экологичность и требования к оборудованию.

Типы хладагентов в современных сплит-системах

Пояснение терминов:

• HFC (Hydrofluorocarbon) – гидрофторуглероды, не разрушают озоновый слой, но имеют высокий GWP.
• HCFC (Hydrochlorofluorocarbon) – гидрохлорфторуглероды, разрушают озоновый слой и постепенно выводятся из обращения.
• GWP (Global Warming Potential) – потенциал глобального потепления, чем ниже значение, тем меньше влияние на климат.
• ODP (Ozone Depletion Potential) – потенциал разрушения озонового слоя, 0 означает отсутствие вредного воздействия.
• A2L – класс умеренно горючих хладагентов.
• A3 – класс высоко воспламеняемых хладагентов.

Влияние термодинамических характеристик на эффективность

Каждый хладагент имеет свои термодинамические характеристики, которые влияют на эффективность системы: температуру кипения при определённом давлении, давление насыщения при заданных температурах и энтальпию фазового перехода (теплоту, необходимую для изменения агрегатного состояния). Например, R410A и R32 позволяют достигать более низких температур испарения при высоком давлении конденсации, обеспечивая эффективное охлаждение даже при высоких температурах окружающей среды. R32, благодаря более низкой молекулярной массе и вязкости, требует меньше энергии для сжатия.

Энергоэффективность сплит-систем и современные технологии

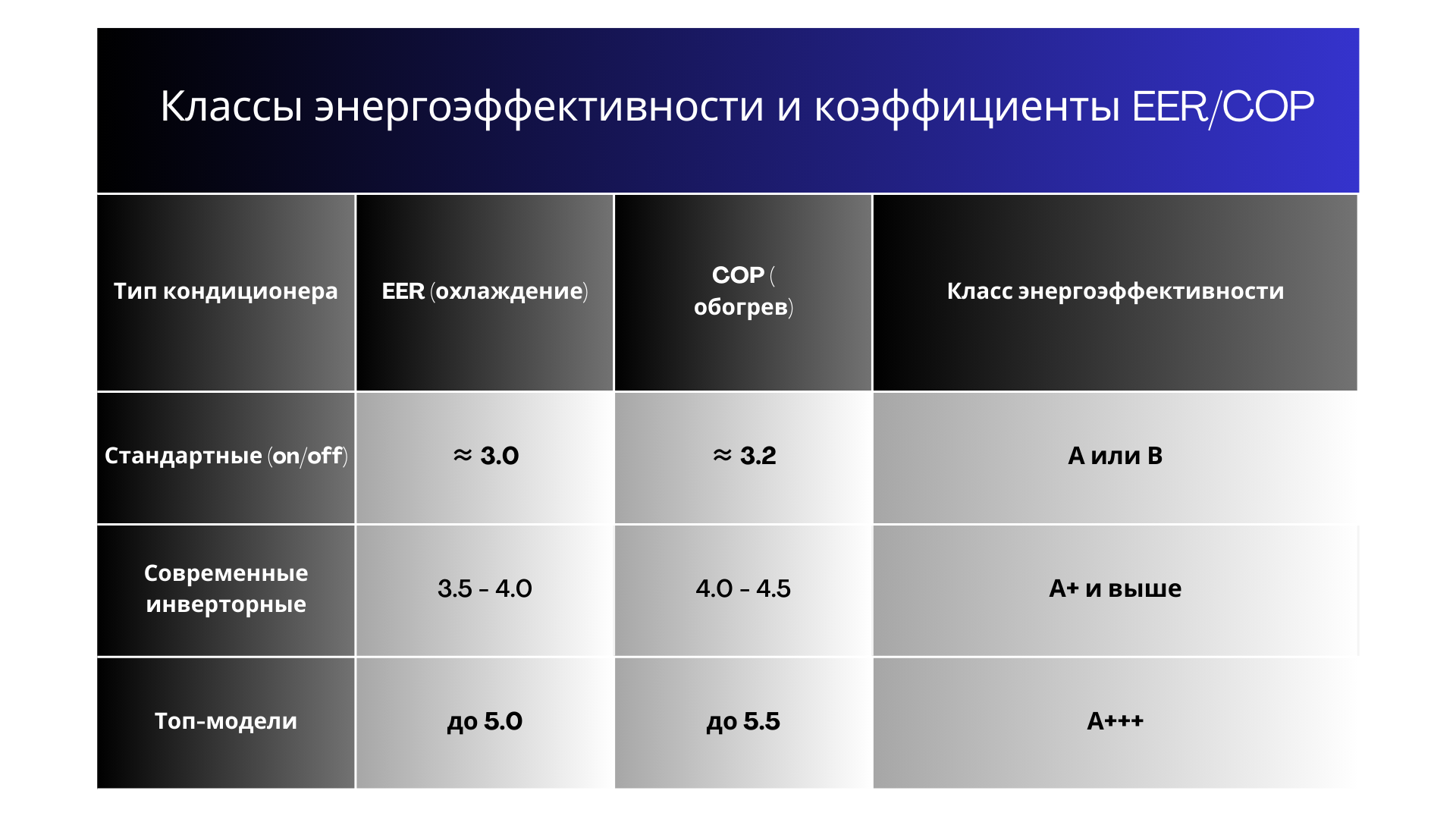

Сегодня при продаже кондиционеров указывают классы энергоэффективности (от A до A+++) и коэффициенты EER/COP:

• EER (Energy Efficiency Ratio) –  отношение производительности охлаждения (кВт холода) к потребляемой мощности (кВт электроэнергии).
• COP (Coefficient of Performance) – аналогичный показатель, но для режима обогрева (кВт тепла на кВт энергии).

Чем выше эти коэффициенты, тем меньше электричества потребляет устройство. Например, кондиционер с COP 4.0 в режиме обогрева на каждый потребленный киловатт электроэнергии произведет 4 киловатта тепла.

Современные технологии для повышения эффективности

Для достижения высоких показателей производители применяют следующие современные технологии:

• Инверторный компрессор. В отличие от обычного компрессора, который работает только в режиме вкл/выкл на полной мощности, инверторный имеет плавное регулирование частоты вращения двигателя. После достижения заданной температуры он не отключается полностью, а переходит на пониженную мощность, поддерживая климат с минимальными колебаниями. Преимущества: экономия электроэнергии (нет пусковых токов, компрессор большую часть времени работает на малой нагрузке), более точкое поддержание температуры (+/-0,5 °C), меньший износ и тишина. Инверторы на 30-40% экономичнее старых моделей и обычно имеют класс энергопотребления A++. Почти все новые сплиты сейчас инверторные.
• Оптимизация воздушных потоков. Улучшенные вентиляторы и схемы воздухораспределения снижают нагрузку. Например, DC-моторы вентиляторов позволяют точно задавать скорость и экономят до 30% энергии против обычных AC-моторов. Специальная аэродинамическая форма лопастей снижает шум и сопротивление воздуха.
• Повышенная площадь теплообменников, улучшенное оребрение. Больше рядов трубок, тонкие ламели с турбулизаторами – всё для повышения теплоотдачи. Так достигается нужный эффект при более компактных размерах и меньшей работе компрессора.
• Интеллектуальное управление и датчики. Современные системы оснащаются множеством датчиков: температуры воздуха, теплообменников, влажности, присутствия людей в комнате, освещённости и т.д.

Преимущества: умное управление позволяет экономить энергию, например, автоматически переключаясь в экономичный режим, когда никого нет, или предотвращая переохлаждение. Смарт-функции и подключение к Wi-Fi позволяют пользователю гибко настраивать расписание работы (не работая впустую).

• Режимы энергосбережения. Многие сплиты имеют режим Eco, ограничивающий мощность компрессора, что чуть дольше охлаждает, но ощутимо экономит электричество. Есть режим “ночной”, когда вентиляторы и компрессор работают тише и экономичнее, подстраивая температуру ночью.
• Использование новых хладагентов. Как уже отмечалось, переход на R32 повысил энергоэффективность на ~5% за счёт термодинамических свойств​. В будущем возможны ещё более эффективные фреоны.

Преимущества: за счёт новых хладагентов производители делают оборудование компактнее (меньше нагрузка – меньше размер компрессора и радиаторов)​, что тоже косвенно влияет на энергопотребление (меньше материалов – меньше теплопотерь и т.д.).

• Рекуперация и дополнительные режимы. В некоторых мультисплит-системах реализован режим одновременного охлаждения одних помещений и нагрева других с перетоком тепла внутри фреонового контура – это эффективно утилизирует тепло, а не сбрасывает всё наружу. Промышленные VRF-системы могут достигать суммарного COP > 6 в таком режиме.
• Снижение потерь в электронике. Инверторные платы совершенствуются – IGBT-транзисторы, PFC-корректоры улучшают КПД преобразователей. Всё это немного, но снижает потребление.
• Смарт-функции и «умный дом». Наконец, появилась концепция “смарт-кондиционера” – устройство подключается к интернету и интегрируется в систему “умного дома”.

Преимущества: это не только про удобство, но и про энергоэффективность: можно удалённо выключить забытый кондиционер или включить его заранее, чтобы не гонять впустую. Также анализ больших данных (например, сам кондиционер может подстраивать алгоритм работы на основе статистики использования) – всё это шаги к более рациональному потреблению энергии.

Современные сплит-системы стали умнее, экономичнее и экологичнее. Инверторные технологии, улучшенные теплообменники и интеллектуальное управление позволяют экономить до 40% электроэнергии. Топовые модели с классом A+++ обеспечивают максимальную эффективность при минимальном потреблении электроэнергии.
