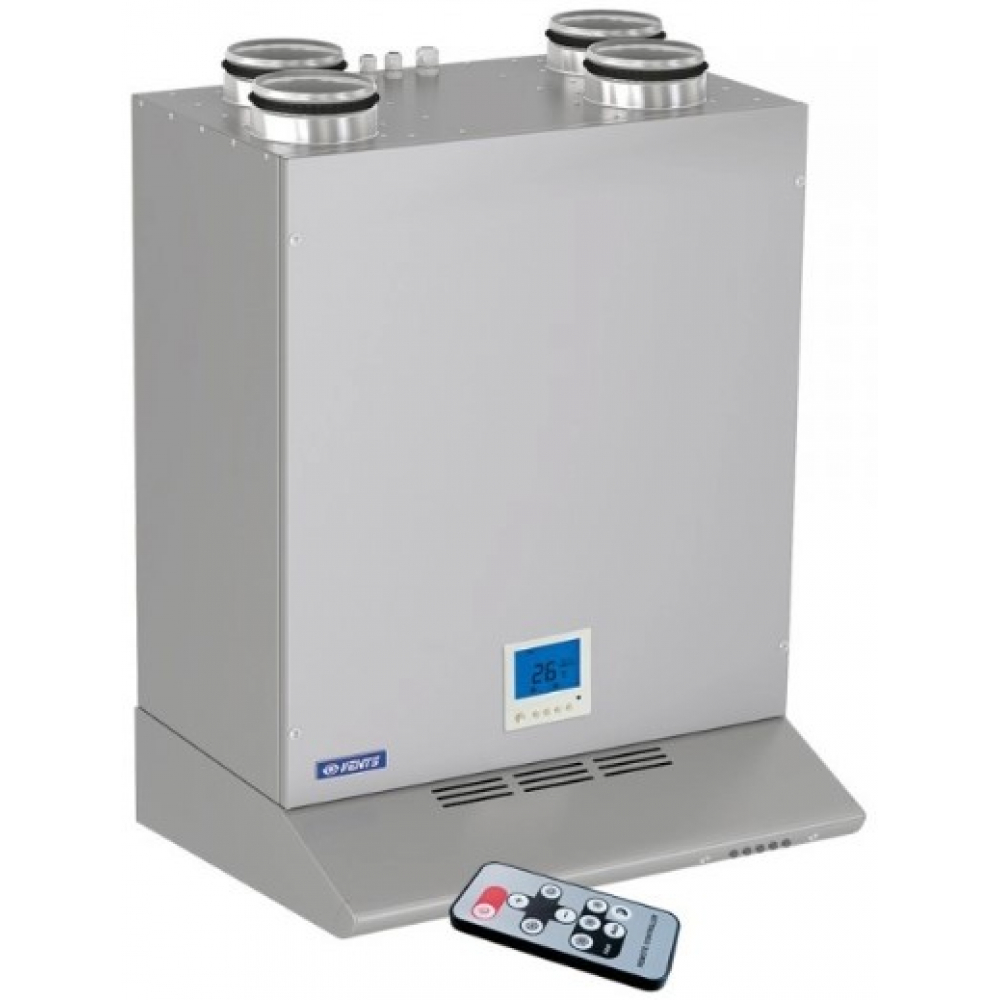

Приточно-вытяжная установка Vents ВУТ 300 ЭВК мини ЕС

Описание

Приточно-вытяжная установка Vents ВУТ 300 ЭВК мини ЕС с рекуперацией тепла используется для обеспечения вентиляции помещений жилого или коммерческого назначение. Высокая производительность до 270 м3/ч, низкий уровень потребления (1,6 кВт при низких температурах наружного воздуха) с использованием рекуперации тепла позволяют использовать эту установку для постоянной эксплуатации при низких наружных температурах воздуха.Установки применяются только с сетью воздуховодов сечением Ø125 мм. Монтаж необходимо производить в закрытом помещении с плюсовой температурой - подсобное помещение, чердак, подвал, застекленная лоджия.

Корпус

Корпус изготовлен из двухслойной алюмоцинковой стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 15 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке применяются два карманных фильтра со степенью очистки G4.

Вентиляторы

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочими колесами с назад загнутыми лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

Рекуператоры

В установках применяются пластинчатые рекуператоры противоточного типа с высокой эффективностью возврата тепла из полистирола. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Защита рекуператора от обморожения осуществляется путем периодической остановки приточного вентилятора на время необходимое для оттайки, по сигналу от датчика температуры.

При необходимости, рекуператор легко вынимается для чистки.

Нагреватель

Установки оборудованы электронагревателем, расположенным после рекуператора и нагревающим приточный воздух до комфортной температуры (до +30°С). ТЭНы калорифера защищены от перегрева активной защитой по датчику температуры в вентиляционном канале, а также по сигналу от встроенных термоконтактов: на 50°С с автоматическим перезапуском и на 90°С с ручным перезапуском. В конце каждого цикла нагрева происходит продувка ТЭНов.

Конструкция установки

Управление и автоматика

Установка оснащена встроенной системой автоматики с управлением при помощи многофункционального встроенного (модель ВУТ 300 ЭВ мини ЕС) или дистанционного пультов управления (входит в комплект поставки).

Функции управления и защиты:

• Включение/выключение установки с пульта управления. Продувка ТЭНов при выключении.
• Три скорости вентиляторов. Каждая скорость настраивается на этапе наладки.
• Электронагреватель после рекуператора, поддерживающий комфортную температуру воздуха, поступающего в помещения.
• Вход для сигнала аварии от системы пожарной сигнализации.
• Защита рекуператора от обмерзания путем отключения приточного вентилятора на время оттаивания.
• Релейный вход для подключения датчика СО2 / влажности / IAQ или любого другого сенсора, по сигналу которого установка переключается на максимальную скорость.
• Контроль засорения фильтров по счетчику моточасов.
• Настройка работы установки по недельному таймеру.

Монтаж

Установка монтируется к стене при помощи анкерных болтов в положении, обеспечивающем сбор и отвод конденсата в дренаж. При монтаже установки необходимо обеспечить удобный доступ для проведения сервисного обслуживания. Для корректной работы функции догрева приточного воздуха в воздуховоде устанавливается канальный датчик температуры (входит в комплект поставки) на расстоянии не менее 1 м от патрубка подачи воздуха в помещение.
