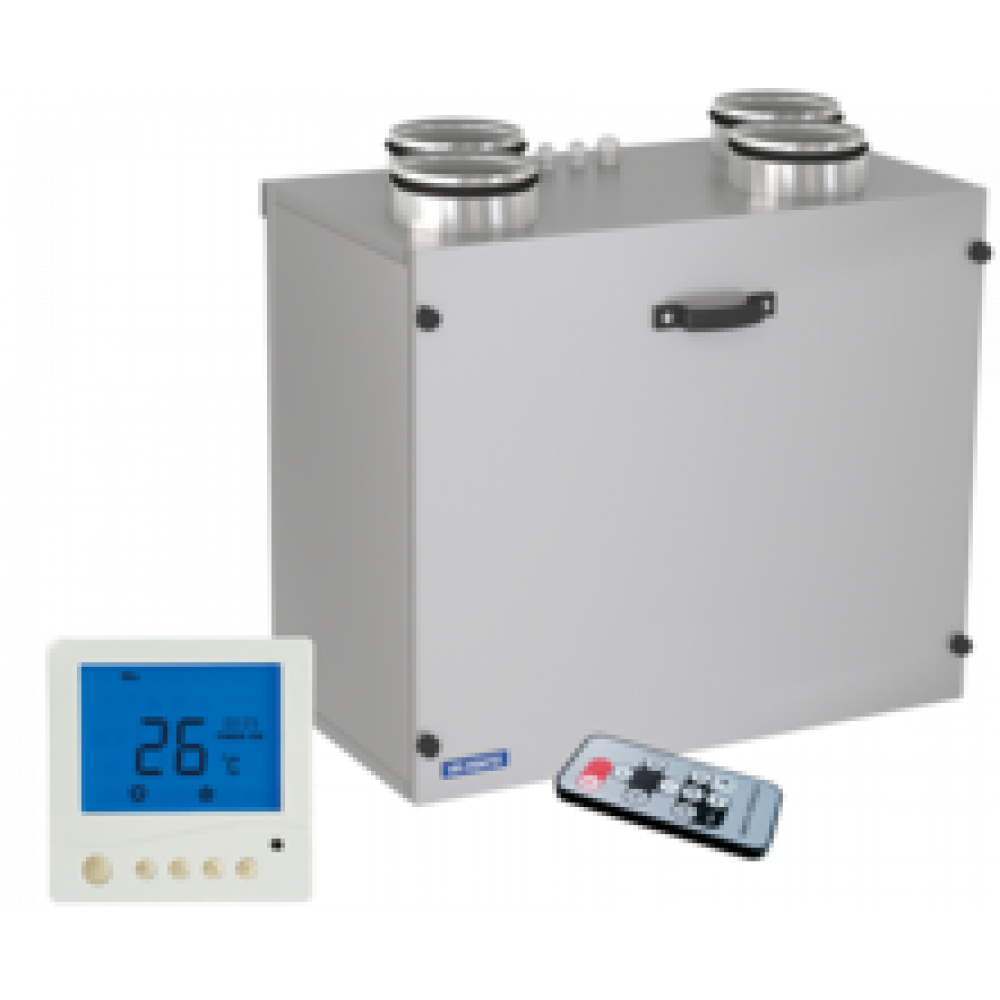

Приточно-вытяжная установка Vents ВУТ 300 Э2В ЕС

ОПИСАНИЕ

• Приточно-вытяжные установки ВУТ 300 Э2В ЕС с рекуперацией тепла представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, и подачу свежего воздуха в помещение и удаление загрязненного.
• При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор.

• Установки предназначены для энергоэффективной вентиляции в коммерческих, офисных и других общественных помещениях.
• Защита рекуператора от замерзания осуществляется посредством электрического преднагрева уличного воздуха.
• Предназначены для соединения с круглыми воздуховодами номинальным диаметром Ø150 или 160 мм.

КОНСТРУКЦИЯ УСТАНОВКИ ВЕНТИЛЯТОРЫ КОРПУС

• Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесами и колесами с обратно загнутыми лопатками.
• Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения.
• ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.
• Пользователь имеет возможность устанавливать одну из трех скоростей вращения с помощью пульта дистанционного управления.
• Скорости вращения настраиваются индивидуально для приточного и вытяжного вентиляторов на этапе настройки системы.

• Корпус изготовлен из двухслойной стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.

ФИЛЬТР

• Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра карманного типа со степенью очистки G4.
• В качестве отдельной опции предлагается сменный фильтр с классом очистки F7.

УПРАВЛЕНИЕ И АВТОМАТИКА РЕКУПЕРАТОР

• Установка оборудована вынесенной на кабеле длиной 10 м панелью управления с графическим дисплеем.
• Все установки комплектуются дистанционным пультом управления.

• Функции автоматики:
  • Включение/выключение установки из пульта управления. Продувка ТЭНов при выключении.
  • Три скорости вентиляторов. Любая скорость настраивается на шаге настройки.
  • Регулировка мощности электронного преднагрева при низких температурах наружного воздуха. Автоматическое понижение скорости вентиляторов при недостаточной мощности преднагрева.
  • Электронагреватель после рекуператора, поддерживающий удобную температуру воздуха, поступающего в помещения. Температура отопления настраивается при наладке в диапазоне от +16 до +26 °С. Посредством дистанционного пульта управления можно включить/выключить функцию догрева.
  • Возможность подключения автоматических воздушных заслонок.
  • Вход для сигнала аварии от системы пожарной сигнализации.
  • Релейный вход для подключения датчика CO2/влажности/IAQ или любого второго сенсора, по сигналу которого установка переключается на максимальную скорость.
  • Контроль засорения фильтров по счетчику моточасов.
  • Настойка работы установки по недельному таймеру.

• Контролируемая вентиляция по потребности:

  • Установка оборудована контактом для релейного сигнала от внешнего датчика.
  • Работа установки по внешнему датчику (например, датчику СО2) позволяет существенно сократить энергопотребление.
  • метод работы можно разглядеть на примере работы с дачником СО2: Когда в квартире никого нет, уровень СО2 низок, и нет необходимости в интенсивной вентиляции. Установка работает на минимальной скорости для постоянного проветривания помещений.
  • Когда в помещении появляются люди, уровень СО2 повышается и датчик передает сигнал об этом установке, замыкая релейный контакт. Установка по этому сигналу автоматически переключается на максимальную скорость и работает на ней, пока уровень СО2 не понизится и контакт не разомкнется. После этого установка возвращается на минимальную скорость.
  • Для организации такого алогритма достаточно приобрести любой датчик с релейным выходом и подключить его к соответствующему входу установки.

• В установках используются рекуператоры противоточного типа с высочайшей эффективностью возврата тепла (до 95%), сделанные из полистирола.
• Под блоком рекуператора расположен поддон для сбора и отвода конденсата.
• Защита рекуператора от замерзания осуществляется посредством электрического преднагрева уличного воздуха.
• Специальный алгоритм защиты рекуператора предусматирывает кратковременное понижение скорости вентиляторов при температурах ниже -30°С, в случае если мощности преднагрева недостаточно для поддержания оптимальной эффективности рекуперации.
• При необходимости рекуператор легко вынимается для чистки.

НАГРЕВАТЕЛЬ

• Установки оборудованы двумя электронагревателями.
• Первый нагреватель, расположенный перед рекуператором, нагревает поступающий с улицы воздух до температуры, исключающей обмерзание рекуператора, и, поддерживающей максимальную эффективность рекуперации.
• Второй нагреватель, расположенный после рекуператора, нагревает приточное воздух до комфортной температуры, заданной пользователем.
• ТЭНы калориферов защищены от перегрева активной защитой по датчику температуры в вентиляционном канале, а также по сигналу от встроенных термоконтактов: на 50°С с автоматическим перезапуском и на 90°С с ручным перезапуском.
• В конце каждого цикла нагрева происходит продувка ТЭНов.

МОНТАЖ

• Установка предназначена для внутреннего монтажа на застекленных балконах, в подсобных помещениях, на горищах при температуре окружающей среды не ниже -15 °С.
• В случае работы установки при отрицательных температурах окружающей среды должна быть предусмотрена тепловая изоляция дренажного патрубка, исключающая замерзание конденсата.
• Установка крепится к стене с помощью анкерных болтов или ставится на пол в положении, обеспечивающем сбор и отвод конденсата в дренаж.
• При монтаже установки нужно обеспечить доступ для проведения сервисного обслуживания со стороны передней панели (при необходимости панель полностью снимается).

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ

• Для дополнительного снижения шума перед агрегатом со стороны вентилируемых помещений рекомендуется устанавливать канальные шумоглушители ср.
