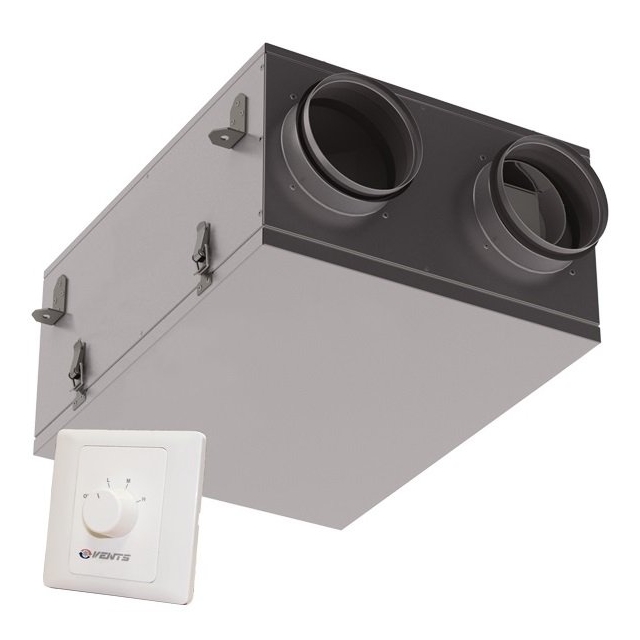

Приточно-вытяжная установка Vents ВУТ 100 П мини

ОПИСАНИЕ.

• Компактная приточно-вытяжная установка ВУЭ 100 П мини (ВУТ 100 П мини) - простое и эффективное решение для создания энергосберегающей вентиляции отдельных комнат в квартирах, частных домах, мастерских, коммерческих помещениях.
• Установка представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещение и удаление загрязнённого.
• При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор перекрестного типа.
• Применение встроенного рекуператора позволяет значительно уменьшить затраты на отопление зимой и кондиционирование летом.
• Благодаря компактной высоте корпуса и бесшумной работе ВУЭ 100 П мини (ВУТ 100 П мини) мини может устанавливаться в помещении за подвесным потолком.
• Установка предназначена для соединения с круглыми воздуховодами номинальным диаметром 125 мм.
• Небольшая воздухораспределительная сеть позволит вентилировать от одного до нескольких помещений.
• Регулирование расхода воздуха осуществляется при помощи переключателя скоростей А3 (П3-1-300).

КОРПУС.

• Корпус изготовлен из коррозионностойкого алюмоцинка с внутренней тепло- и звукоизоляцией из пенофола толщиной 15 мм. Для удобного монтажа корпус оснащён крепёжными уголками.
• Крепление откидной панели к корпусу при помощи петель обеспечивает быстрый и удобный доступ к внутренним узлам для обслуживания.
• Также установка оборудована двумя обратными клапанами: в приточном и вытяжном каналах.

ФИЛЬТР.

• Для очистки приточного и вытяжного воздуха используются два встроенных фильтра со степенью очистки G4.
• Фильтры предотвращают попадание грязного воздуха в помещение и служат защитой элементов установки от засорения.

ВЕНТИЛЯТОРЫ.

• Установка оснащена надёжными и экономичными приточным и вытяжным центробежными вентиляторами с вперёд загнутыми лопатками.
• Двигатель оборудован подшипниками качения для увеличения срока службы (прим. 40 тыс. рабочих часов).
• Подшипники не требуют обслуживания и имеют запас смазочного материала, достаточного для всего срока эксплуатации.

РЕКУПЕРАТОР ВУТ 100 П МИНИ.

• В установке применяется высокоэффективный пластиковый рекуператор перекрестного тока.
• Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

ПРИНЦИП РАБОТЫ.

• Теплый воздух из помещения проходит через очищающий фильтр, поступает в рекуператор и, передав ему большую часть тепла, удаляется при помощи вытяжного вентилятора.
• Холодный воздух, проходя через очищающий фильтр, поступает в рекуператор, и, получив тепло от удаляемого воздуха, поступает в помещение при помощи приточного вентилятора.
• Рекуператор позволяет значительно уменьшить потери тепловой энергии и затраты на подогрев приточного воздуха в холодный период года.

УПРАВЛЕНИЕ.

1. Регулирование расхода воздуха осуществляется в 3- х режимах при помощи переключателя скоростей А3 (П3-1-300):

• 1-я скорость – 57 м3/ч, 24 дБ(А)
• 2-я скорость – 78 м3/ч, 32 дБ(А)
• 3-я скорость – 106 м3/ч, 41 дБ(А)

1. Выносной переключатель скоростей может быть размещён в удобном для пользователя месте.

ЗАЩИТА РЕКУПЕРАТОРА.

Для защиты рекуператора от обмерзания в холодное время года внутри корпуса установлен термостат (отключение приточного вентилятора для подогрева рекуператора потоком теплого воздуха из помещения).

МОНТАЖ.

Благодаря минимальной высоте корпуса установка монтируется внутри помещений за подвесными потолками в горизонтальном положении и присоединяется к воздуховодам диаметром 125 мм.

ПРИМЕР МОНТАЖА.
