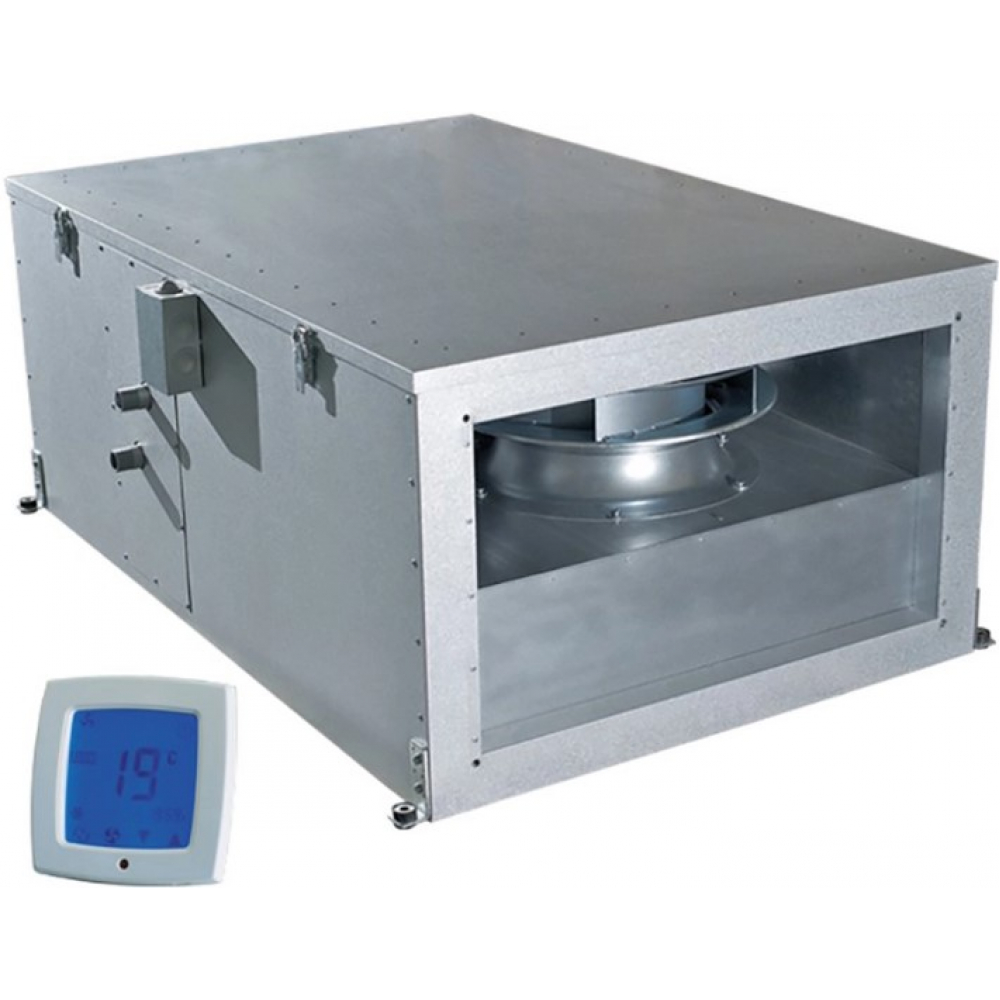

Приточно-вытяжная установка Vents ПА 01 В4 LCD

Приточная установка Vents ПА 01 В4 LCD — это готовый вентиляционный агрегат, обеспечивающий:

• Фильтрацию

• Подогрев

• Подачу свежего воздуха в помещения

Корпус

• Изготовлен из стальных листов с алюмоцинковым покрытием

• Внутри — слой минеральной ваты толщиной 50 мм для звукоизоляции

Фильтр

• Встроенный фильтр G4

• Опционально: F7 (более тонкая очистка)

Нагреватель

• Два типа:

  • ПА...Е — электрический ТЭН

  • ПА...В — водяной нагреватель

• Возможные исполнения водяных нагревателей:

  • Двух-, трех- или четырехрядные

• Технические характеристики водяного нагревателя:

  • Макс. давление: 1 МПа (10 бар)

  • Макс. температура теплоносителя: 95 °C

Вентилятор

• Высоконапорный, бескорпусной, центробежный

• С электроприводом постоянного тока и двигателем с внешним ротором

• Лопатки загнуты назад

• Обеспечивает оптимальный расход воздуха, низкий уровень шума, высокий КПД

Монтаж

• Возможные способы:

  • На полу

  • Подвесной (к потолку через монтажный уголок с вибровставкой)

  • На стене (через кронштейны)

• Установка возможна:

  • В нише

  • Подвесном потолке

  • Открыто

• Запрещено вертикальное размещение с направлением потока воздуха вниз (ТЭН под вентилятором)

• Подключение — через клеммную колодку

• Предусмотрен доступ для обслуживания и чистки фильтра

• Установки ПА…В позволяют вывести патрубки влево или вправо (по умолчанию — вправо по ходу воздуха)

Управление и автоматика

Общие функции:

• Панель управления (включение/выключение, регулировка вентилятора, температурные настройки)

• Контроль загрязненности фильтра (датчик перепада давления)

• Управление внешней воздушной заслонкой с сервоприводом

• Вход от системы пожарной сигнализации

• Управление ККБ (компрессорно-конденсаторным блоком) при наличии канального охладителя

 Функции ПА...Е (электронагреватель)

• Плавное регулирование мощности обогрева

• Частотное регулирование вентилятора

• Безопасный пуск/остановка

• Защита ТЭНов от перегрева:

  • По датчику температуры

  • По термоконтактам:

    • 60 °C (автоматический перезапуск)

    • 90 °C (ручной перезапуск)

• Продувка ТЭНов после нагрева

 Функции ПА...В (водяной нагреватель)

• Управление циркуляционным насосом и регулирующим вентилем

• Контроль температуры обратного теплоносителя

• Защита от замерзания по:

  • Температуре после нагревателя

  • Температуре обратного теплоносителя

• Прогрев теплоносителя перед запуском

Дополнительная комплектация

• Смесительные узлы УСВК:

  • Трехходовой регулирующий вентиль + насос

  • Плавная регулировка и защита от замерзания

• Воздушная заслонка с сервоприводом:

  • Для предотвращения самопроизвольного перетока воздуха

  • В установках ПА...В — с возвратной пружиной

• Шумоглушитель (СР) — для снижения шума

• Гибкие вибровставки (ВВГ) — для снижения вибрации
