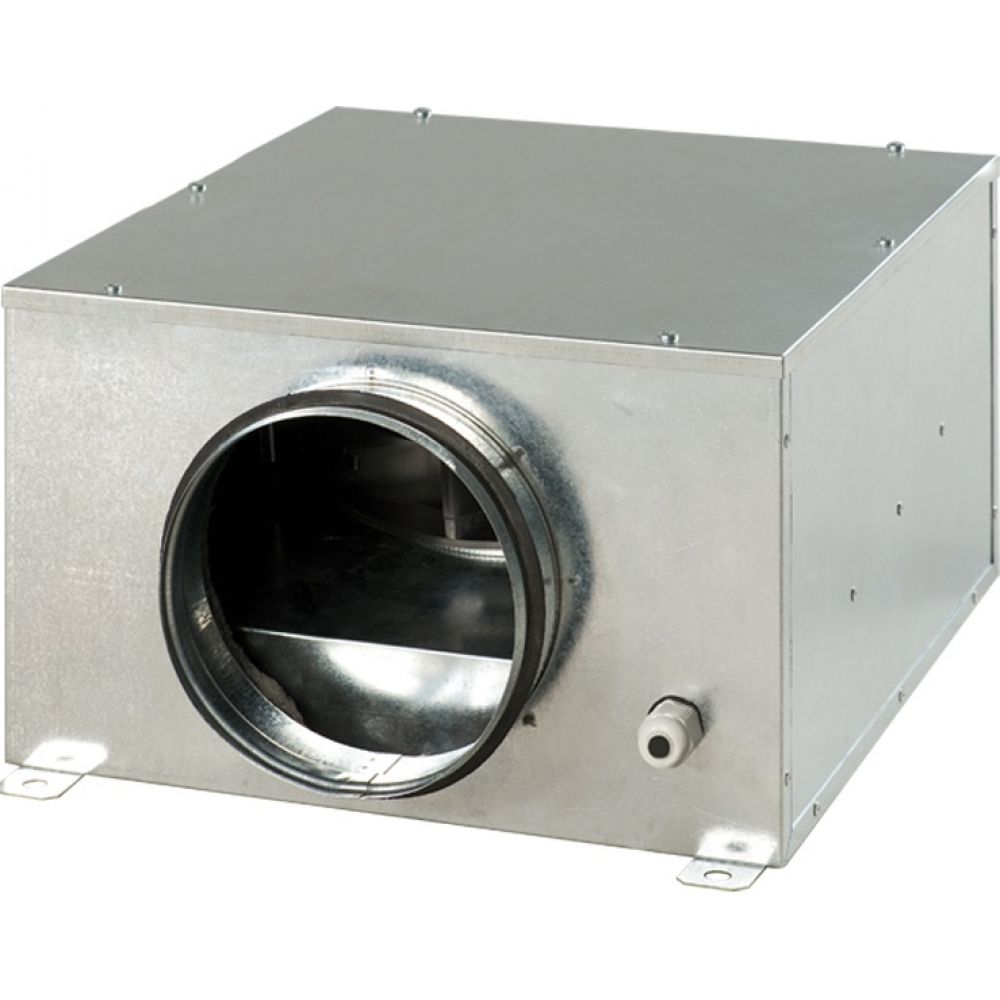

Промышленный вентилятор Vents КСБ 100

Vents КСБ 100 – канальный центробежный вентилятор

​Применение:

• Приточные и вытяжные системы вентиляции коммерческих, офисных, общественных и промышленных помещений.

• Установка возможна над подвесным потолком.

• Подключение к воздуховодам Ø100–315 мм.

 Конструкция:

• Корпус из оцинкованной стали с тепло- и звукоизоляцией.

• Патрубки с резиновыми уплотнителями.

 Электродвигатель:

• Асинхронный, с внешним ротором.

• Рабочее колесо с загнутыми назад лопатками.

• Встроенная тепловая защита с автоперезапуском.

• Малошумный режим работы благодаря шарикоподшипникам и виброопорам.

• Доступны усиленные версии — серия КСБ…С.

 Регулирование скорости:

• Плавное — тиристорным регулятором.

• Ступенчатое — автотрансформаторным регулятором.

• Возможность одновременного подключения нескольких вентиляторов (с учетом допустимой нагрузки).

 Монтаж:

• Монтируется в разрыв круглых воздуховодов.

• Можно устанавливать в любом положении, с соблюдением направления потока.

• При гибких вставках — обязательное крепление к строительной конструкции.

• Необходим доступ для обслуживания.

 Модификации по расположению термодатчика:

• Встроенный в канал вентилятора: опции У, У1.

• Выносной на кабеле 4 м: опции Ун, У1н, У2н.

Алгоритмы управления вентилятором по температуре (опции управления):

1. Опция "У" – задержка по датчику температуры:

• Порог срабатывания — температура воздуха превышает заданный порог на 2 °C.

• Реакция — вентилятор переходит на максимальную скорость.

• Возврат — при снижении температуры ниже порога — возврат на заданную (пониженную) скорость.

• Особенности — обеспечивает редкие переключения; точность поддержания температуры ±2 °C.

2. Опция "У1" – задержка по таймеру:

• Порог срабатывания — температура превышает установленный порог.

• Реакция — вентилятор переходит на максимальную скорость и запускается таймер на 5 минут.

• Возврат — после снижения температуры и по истечении таймера — возврат на пониженную скорость.

• Особенности — высокая точность поддержания температуры; минимальное время работы на одной скорости — 5 минут.

3. Опция "У2" – включение/выключение:

• Порог включения — температура превышает установленный порог на 2 °C.

• Вентилятор включается, работает на установленной скорости.

• Отключается при снижении температуры ниже порога.

• Особенности — используется в случаях, когда не требуется постоянная работа вентилятора.

 Панель управления (на корпусе модуля):

• Регулятор скорости крыльчатки (минимальная скорость).

• Регулятор порога срабатывания термостата.

• Светодиодный индикатор работы термостата.
