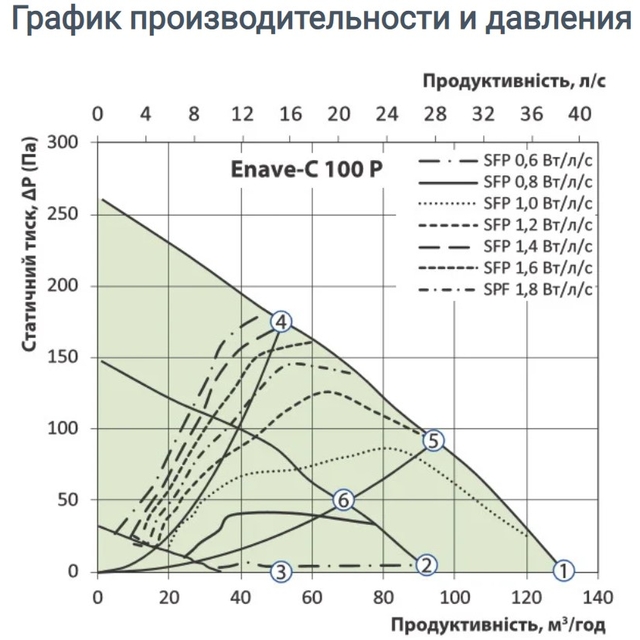

Приточно-вытяжная установка Vents Enave-CT 100 P A14 агрегат обработки воздуха предназначена для вентиляции квартиры, дома или коммерческого помещения. Агрегат может обеспечить перемещение воздуха через систему воздуховодов с максимальной производительностью до 130 м³/ч . Подключается к системе круглых пластиковых, оцинкованных или гибких каналов с диаметром 100 мм или 125 мм. Подогрев воздуха происходит с помощью противопоточного рекуператора от тепла вытяжного воздуха. Максимальное потребление электроэнергии не превышает 38 Вт в час. В этой модели используются ЕС-вентиляторы нового поколения. Управление режимами вентиляции происходит посредством настенного пульта А14. Вентиляционный агрегат полностью готов к работе.
Описание

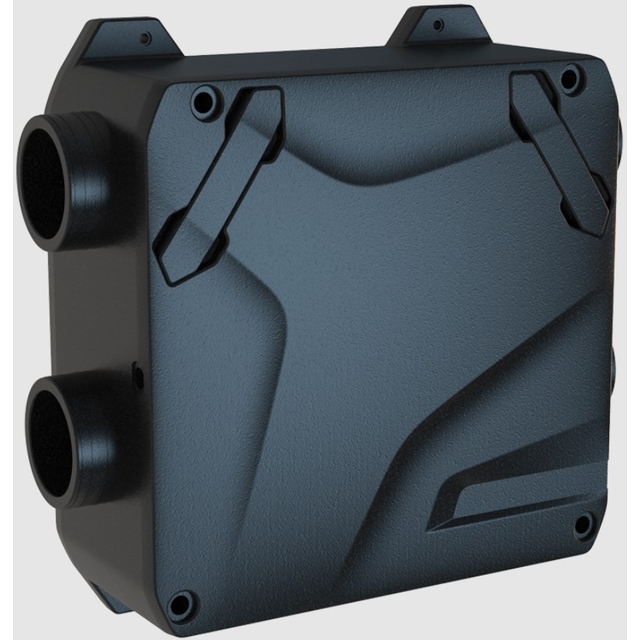

Вентиляционная установка Вентс Enave-C 100 P расположена в корпусе из вспененного полипропилена. Использование такого материала имеет несколько весомых преимуществ: отличные теплоизоляционные свойства уменьшают теплопотери и уровень шума, легкость конструкции упрощает монтаж, малое влагопоглощение от 0,01 до 0,03% не способствует образованию плесени, грибков или коррозии других компонентов.

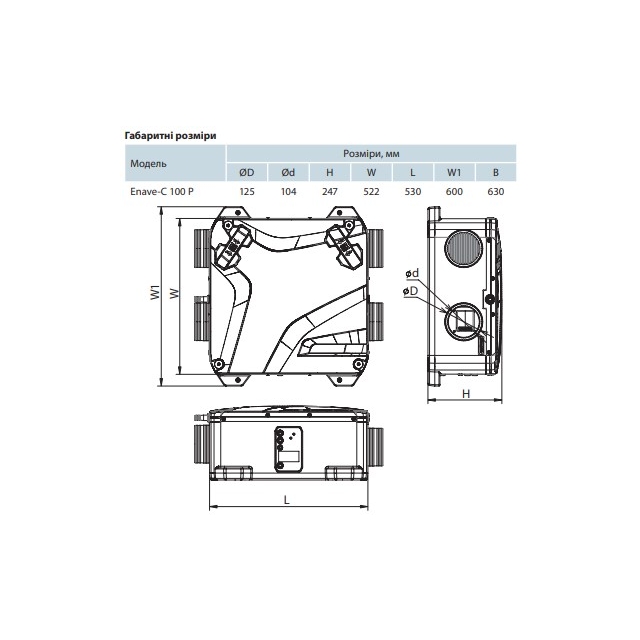

На корпусе расположены патрубки для подключения к круглым каналам. Воздуховоды диаметром 125 мм надеваются сверху на патрубок, воздуховоды диаметром 100 мм вставляются внутрь.
Принцип работы рекуператора воздуха
Для подогрева воздуха используется рекуперация тепла посредством полистирольного рекуператора противопоточного типа. Воздух с улицы и помещения попадает в установку через воздуховоды принудительно с помощью бескорпусного вытяжного и приточного вентилятора. Когда холодное воздух заходит в установку, он очищается приточным фильтром и попадает в рекуператор. В то же время вытяжное тепло из помещения также поступает в рекуператор с другой стороны, но он имеет более высокую температуру. Эти потоки воздуха встречаются в регенераторе, но не смешиваются. Вытяжной воздух нагревает пластины, отдающие содержащееся в нем тепло приточному воздуху.
Для предотвращения обледенения рекуператора используется автоматическая защита.
Защита от обмерзания. Защита автоматическая и срабатывает, когда температура вытяжного воздуха после рекуператора ниже +3°С. Она выключает приточный вентилятор, а вытяжной продолжает работать. Холодный воздух не поступает в рекуператор и он начинает разогреваться. После повышения температуры автоматически включается приточный вентилятор. Этот процесс цикличен. При очень низких температурах наружного воздуха производительность приточной вентиляции уменьшается.
Вентиляторы. Для перемещения воздуха используются центробежные вентиляторы, оборудованные ЕС-двигателями с внешним ротором. Лопатки на крыльчатке загнуты назад, рабочее колесо проходит балансировку в заводских условиях.
Фильтры. Для очистки приточного воздуха и защиты элементов вентиляционного агрегата от загрязнения устанавливаются два фильтра: приточный и вытяжной с классом очистки G4. Фильтрующий элемент является сменным, периодически его необходимо чистить с помощью пылесоса.
Отвод дренажа. При процессе регенерации тепла может образовываться дренаж, который нужно отводить в систему канализации. Изделие снабжено дренажным патрубком.
Управление. Приточно-вытяжная система вентиляции управляется стенной панелью А14. Она устанавливается на стенку, с установкой соединяется проводом.
Режимы работы
С помощью системы управления можно выполнять следующие действия:
- Включить/выключить агрегат;
- Выбрать производительность: минимальная, средняя или максимальная.
- Узнайте о загрязнении фильтра.
- Узнать об аварийной ситуации
Также предусмотрено подключение датчиков СО2, влажности или любого второго сенсора, по сигналу которого может происходить переключение производительности на максимальную (Все датчики покупаются отдельно, в комплект поставки не входят).
Рекомендации по монтажу и эксплуатации
Агрегат следует разместить в подсобном или нежилом помещении с температурой окружающего воздуха выше +1°С и влажностью до 60% без образования конденсации.
Установка предназначена для постоянной непрерывной эксплуатации. Если нет необходимости в вентиляции, то рекомендуется использование минимально возможной производительности.
Агрегат подвешивается к потолку, для этого нужно использовать анкерные резьбовые шпильки. На корпусе расположены монтажные отверстия.
Воздуховоды с обеих сторон должны быть прямыми на длину до 3 диаметров со стороны входа и длиной один диаметр со стороны выхода. Приточный воздуховод, по которому будет убираться воздух со стороны улицы, необходимо изолировать. Если это пластик или оцинкованный канал, то пенофолом. Если это гибкий воздуховод, то нужно установить изолированный.
Рекомендуется установить обратные клапаны или воздушные заслонки на оба воздуховода между улицей и помещением.
Для уменьшения уровня шума от вентиляции возможен монтаж шумоглушителей на вентиляционные каналы между установкой и помещением.
