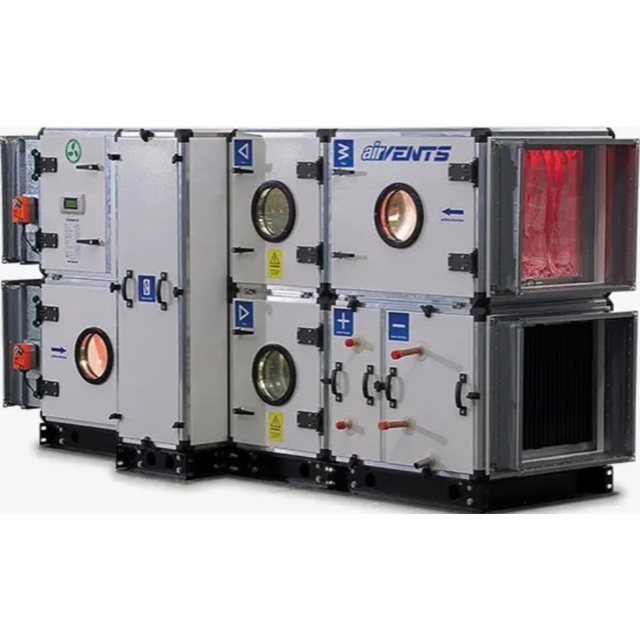

Приточно-вытяжная установка Vents АВ02 РГ 2500-П-А31

Приточно-вытяжная установка Vents АВ02 РГ 2500-П-А31

AirVENTS – это комплексное решение для вентиляции, которое предлагает модульные воздухообрабатывающие агрегаты с возможностью создания полностью укомплектованных систем вентиляции. Эта система имеет ряд преимуществ, среди которых главная ее модульность, которая позволяет выбрать оптимальную конфигурацию воздухообрабатывающего агрегата в соответствии с требованиями заказчика. Воздухообрабатывающие агрегаты AirVENTS обеспечивают регулируемый приток свежего воздуха в помещение, которое может быть подогрето и очищено, а также извлекают отработанный воздух. Они могут использоваться в различных сферах, таких как офисные помещения, банки, кинотеатры, спортивные залы, бассейны, гостиницы, жилые помещения, промышленные цеха, склады, супермаркеты и другие. AirVENTS представлены в 14 стандартных типоразмерах с расходом воздуха от 1500 до 128000 м3/ч, что позволяет выбрать оптимальный вариант для каждого объекта. В целом, эти воздухообрабатывающие агрегаты обеспечивают надежную и эффективную работу системы вентиляции в помещениях различных типов и назначения.

Вентиляторы типа «свободное колесо» с асинхронным двигателем (стандартная выработка);

Центробежные вентиляторы типа "свободное колесо" с крыльчаткой из высокопрочного композитного материала или листовой стали с защитным полимерным покрытием и обратно загнутыми лопатками являются популярным выбором для применения в агрегатах с низкой и средней производительностью и давлением. Эти вентиляторы прямого привода обладают рядом преимуществ, включая высокую эффективность, надежность работы и удобство обслуживания благодаря тому, что нет приводного ремня. Для обеспечения корректной работы вентилятора, плавного пуска, токовой защиты и плавного управления скоростью рекомендуется использовать частотный регулятор оборотов. Кроме того, в качестве дополнительной опции можно рассмотреть монтаж частотного регулятора в корпусе блока вентилятора. Вентиляторы по умолчанию установлены в соответствующую секцию, но возможны отдельные поставки вентиляторов в соответствии с требованиями заказчика. Двигатель и крыльчатка вентилятора отделены от корпуса секции с помощью резиновых виброизоляционных опор и гибких вставок. Энергоэффективность двигателей вентиляторов соответствует классам IE1, IE2 и IE3 в зависимости от технических условий проекта. Кроме того, возможна поставка вентиляторов во взрывозащитном исполнении, что делает их идеальным выбором для использования в опасных условиях.

Вентилятор типа свободное колесо с использованием электронно-коммутируемого двигателя (EC-мотор) является передовым решением для энергосбережения. ЕС-моторы используются в качестве высокоэффективных двигателей постоянного тока с внешним ротором и рабочим колесом с загнутыми лопатками. Они обладают высокой производительностью во всем диапазоне скоростей вращения. Электронно-коммутируемые двигатели имеют высокий КПД — до 90%, что является их неоспоримым преимуществом.

Шумоглушители
Блок шумоподавления сделан из съемных звукопоглощающих пластин толщиной 100 мм и длиной 600 мм или 1200 мм. Эффективность шумопоглощения соответствует международным стандартам, включая ISO 7235. Шумоносные пластины доступны в двух вариантах: заостренные с пониженным коэффициентом сопротивления и прямоугольные с увеличенной площадью поверхности для эффективного звукопоглощения. Пластины изготовлены из высокоплотной минеральной ваты с защитным войлочным покрытием. Расстояние между пластинами может варьироваться в зависимости от требуемой эффективности шумоподавления и падения давления. Стандартное изготовление подразумевает расстояние между пластинами в 100 мм. Сниженное падение давления достигается при увеличении расстояния между пластинами до 150 мм. Если требуется повышенная эффективность шумоподавления, расстояние между пластинами может быть уменьшено до 75 мм. Все параметры блока шумоподавления могут быть индивидуально настроены в соответствии с потребностями заказчика.

Воздушные фильтры

В системах фильтрации используются разные типы фильтровальных элементов, каждый из которых предназначен для определенного уровня очистки воздуха. Например, панельные фильтры грубой очистки класса G3 и G4 соответствуют стандарту EN779 и имеют глубину фильтрации в 50 мм. Конструкция фильтров усиливаются стальной сеткой, а рамка панели производится из оцинкованной стали. Карманные фильтры также используются для грубой очистки воздуха, с глубиной кармана 300 и 600 мм, и классами фильтрации G3, G4, F5 (M5), F7 или F9 в соответствии со стандартом EN779. Для более эффективной фильтрации воздуха используются EPA-фильтры (классы E10-E11) и HEPA-фильтры (классы H12-H14) в соответствии со стандартом EN1822. Фильтры на основе активированных углей используются для поглощения запахов, газов и токсичных веществ. Секция фильтра оборудована специальной системой фиксации фильтровальных элементов, что обеспечивает быструю и удобную замену. При использовании двух ступеней фильтрации предусмотрена секция, в которой кассетные и карманные фильтры устанавливаются вплотную друг к другу, что помогает снизить габариты установки.

Электрический нагреватель

Эта часть оборудования содержит трубчатые электронагревательные элементы, имеющие спиральное оребрение. Они размещаются в пределах-кассетах, изготовленных из поцинкованной стали. Количество элементов в кассетах может варьироваться в зависимости от требуемой мощности. Нагреватели имеют защиту от перегрева, оборудованы термоконтактами с автоматическим перезапуском при перегреве до +50 °C и ручным перезапуском при перегреве до +90 °C. Группы трубчатых нагревателей соединены по схеме "треугольник" и подсоединяются параллельно электросети напряжением 380 В. Опционально, возможно использование блока электронагреватель со встроенным симисторным регулятором, который поддерживает точность поддержания температуры приточного воздуха на уровне ±1 °C. Для дополнительной защиты от включения нагревателя при неработающем вентиляторе можно использовать прессостат вентиляторный DTV 500. Датчик может поставляться как встроенным элементом агрегата, так и отдельной позицией. Наружный симисторный регулятор мощности РНС обеспечивает плавное управление нагревателями мощностью до 75 кВт. Каждая степень мощностью 25 кВт имеет симисторное управление, в то же время возможно подключение к двум дополнительным ступеням мощностью по 25 кВт каждая.

Жидкостный охладитель - фреоновый охладитель - жидкостный нагреватель

Охладитель жидкостный

Этот охладитель жидкости отвечает всем необходимым стандартам, таким как EN 13053 и EN 1216. Он состоит из медных трубок с алюминиевым ребром и оборудован съемным поддоном для сбора конденсата. Он также допускает применение гликолевых смесей, содержащих до 50% гликоля, а максимальное рабочее давление хладоноселя составляет 16 бар (1,6 МПа). В конструкции есть устройства для отвода воздуха и слив хладоноселя. Рекомендуемые принадлежности содержат трехходовой клапан с электрическим приводом.

Охладитель фреоновый

Этот охладитель фреона также соответствует стандартам EN 13053 и EN 1216. Он содержит медные трубки с алюминиевым ребром и оборудован съемным поддоном из нержавеющей стали для сбора конденсата. Допускается применение хладагентов R22, R407, R410A и других. Каждый теплообменник снабжен сливным клапаном и клапаном для выпуска воздуха.

Нагреватель жидкостный

Все нагреватели жидкости соответствуют стандартам EN 13053 и EN 1216 и изготовлены из медных трубок с алюминиевым оребрением. Максимальная температура теплоносителя составляет 150 °C, а максимальное рабочее давление теплоносителя - 16 бар (1,6 МПа). В конструкции предусмотрены устройства для отвода воздуха и слив теплоносителя.

Рекуператор

Рекуператор – это техническое устройство, которое служит для переноса тепла от вытяжного потока воздуха до притока воздуха с улицы. Конструкция рекуператора состоит из профилированных алюминиевых пластин, объединенных в пакет с помощью уплотнительного эластичного термостойкого. Уплотнитель обеспечивает надежное разделение приточного и вытяжного потоков воздуха, предотвращая проникновение влаги, грязи и микроорганизмов между потоками. Для того чтобы избежать обмерзания рекуператора, предусмотрена активная защита как обводной канал (байпаса). Ниже рекуператора установлен поддон для сбора конденсата. Это предотвращает образование неприятных запахов и вредных микроорганизмов в системе вентиляции.
