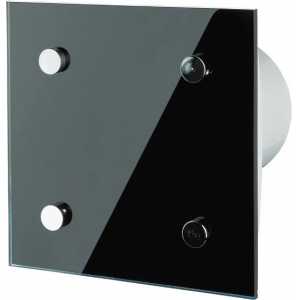

Vents 150 Модерн Авто – осевой декоративный вентилятор с автоматическими жалюзи для вытяжной вентиляции.
Применение
- Постоянная или периодическая вентиляция вытяжная санузлов, душевых, кухонь и других бытовых помещений.
- Для установки в вентиляционные шахты или соединение с воздуховодом.
- Перемещение малой и средней величины потока воздуха в небольшие расстояния при малом сопротивлении вентиляционной системы.
- Для монтажа с воздуховодом 100, 125 и 150 мм.
Конструкция
- Современный дизайн и эстетичный внешний вид.
- Корпус и крыльчатка выполнены из высококачественного и прочного АБС-пластика, устойчивого к ультрафиолету.
- Лицевая панель выполнена из белого или черного оргстекла.
- Вентилятор оборудован термоактуатором, который обеспечивает плавное открывание и закрывание автоматических жалюзи, предотвращающих обратную тягу.
- Конструкция крыльчатки позволяет повысить эффективность вентилятора и увеличить срок службы двигателя.
- Класс защиты – IP24.
Двигатель
- Надежный двигатель с низким энергопотреблением.
- Предназначен для непрерывной работы и не требует обслуживания.
- Оборудован защитой от перегрева.
УПРАВЛЕНИЕ.
Ручное:
- Вентилятор управляется с помощью выключателя освещения. Выключатель не входит.
- Вентилятор управляется с помощью встроенного шнуркового выключателя „B“. При потолочном монтаже вентилятора опция не используется.
- Регулировка скорости может производиться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по нескольку единиц к одному регулирующему устройству. Регуляторы скорости нельзя подключать к вентиляторам с модификациями Т, ТН, ТР, ВТ, ВТН.
Автоматическое:
- С помощью электронного блока управления СУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
- С помощью таймера „Т“ (встроенный регулируемый таймер задержки отключения позволяет вентилятору работать в течение 2 до 30 мин после остановки его выключателем).
- С помощью датчика влажности и таймера „ТН“ (если влажность в помещении превысит установленное на датчике значение 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере).
- С помощью датчика движения и таймера „ТР“ (если датчик обнаружит движение в зоне своего действия, вентилятор автоматически включится и продолжит работу по таймеру от 2 до 30 мин. Дальность обнаружения до 4 метров, (угол обнаружения макс. 100°).
Монтаж
- Вентилятор устанавливается прямо в отверстие вентиляционной шахты.
- При удаленном размещении вентиляционной шахты возможно использование гибких воздуховодов. Подсоединение воздуховода к выходному фланцу вентилятора осуществляется с помощью хомута.
- Крепится к стене с помощью шурупов.
- Может использоваться для потолочного монтажа.
- Укороченный патрубок длиной 92 мм.
- Для удобного монтажа стены и перекрытия толщиной до 100 мм. Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В/50 Гц необходимо дополнительно приобрести понижающий трансформатор (например, серии ТРФ 220/12-25).
Пример монтажа
