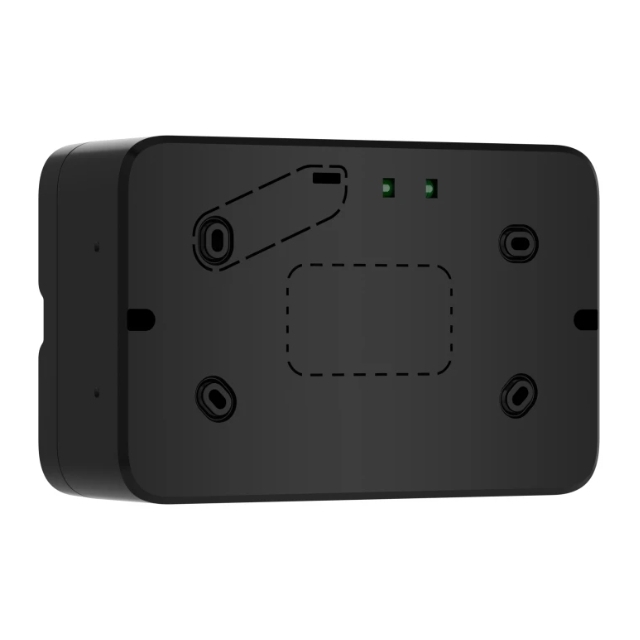

Беспроводной адресный модуль с двумя входами и двумя выходами для пожарной сигнализации Ajax EN54 I/O Module (2X2) Jeweller Black (124591.280.BL1) (000057179)

Беспроводной адресный модуль Ajax EN54 I/O Module (2X2) Jeweller

Интеграция проводных пожарных устройств в систему Ajax по стандартам EN 54

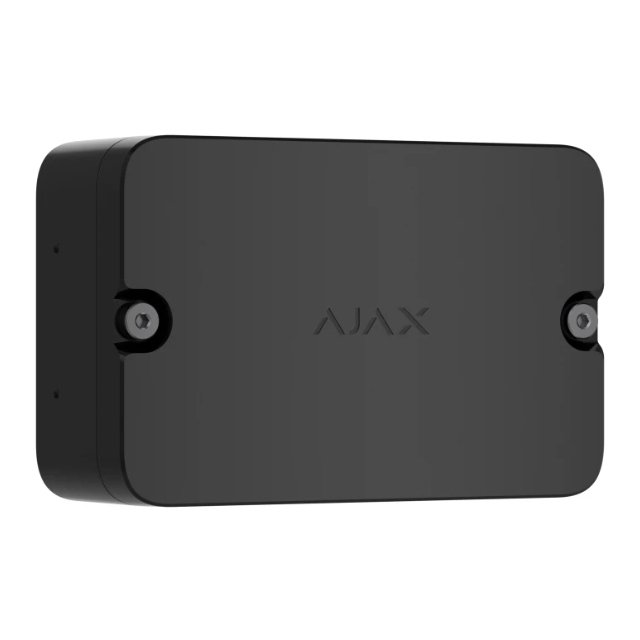

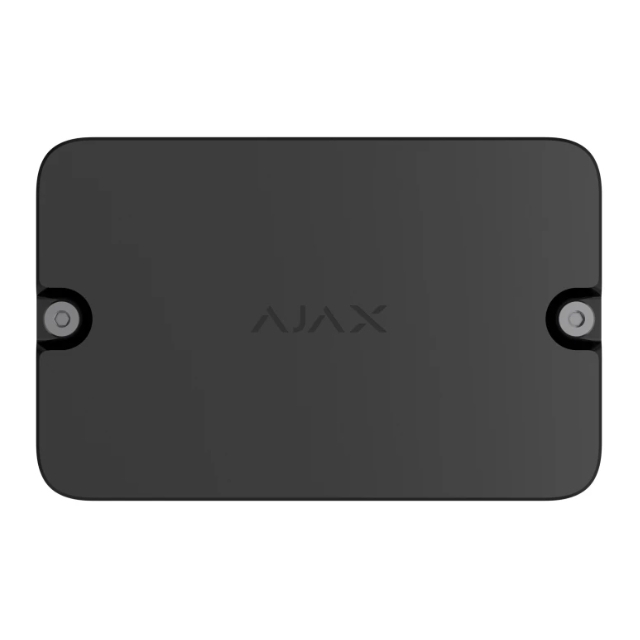

Ajax EN54 I/O Module (2X2) Jeweller – это профессиональный беспроводной модуль с двумя входами и двумя релейными выходами, созданный для интеграции посторонних проводных устройств в пожарную систему Ajax по требованиям стандарта EN 54 . Он позволяет подключать датчики дыма, температуры, СО, кнопки тревоги и другое оборудование с типами подключения NO, NC, EOL, 2EOL, 3EOL , а также управлять автоматическими системами – воротами, электрозамками, аварийным освещением, вентиляцией и т.д.

Устройство работает на фирменном радиопротоколе Jeweller , обеспечивая стабильную двустороннюю коммуникацию с ППКП Ajax на расстоянии до 1700 м без помех. Модуль предназначен для внутреннего монтажа и питается от двух батарей CR123A, что гарантирует длительное время автономной работы.

Основные возможности модуля

Интеграция проводных устройств в систему Ajax

Два универсальных входа позволяют подключать широкий спектр пожарных и охранных устройств – от простых кнопок до профессиональных датчиков с контролем линии по схемам EOL/2EOL/3EOL.

Управление автоматикой

Два релейных выхода работают в режимах NO/NC, что позволяет дистанционно управлять:

• системами эвакуационного и аварийного освещения,
• электромагнитными замками,
• шлагбаумами, воротами,
• вентиляцией и дымоудалением,
• иными инженерными системами объекта.

Надежная связь Jeweller

• Двусторонняя коммуникация
• Защита от глушения
• Шифрование и безопасная передача статусов
• Дальность до 1700 м в прямой видимости

Отображение состояния и передача событий

В приложении Ajax доступны:

• уровень сигнала
• состояние тампера
• заряд батарей
• статус входов и выходов
• сообщение о неисправностях

Сигналы тревог и технические события могут передаваться в ПЦС в форматах SurGard, SIA, ADEMCO 685 .

Монтаж по стандартам EN 54

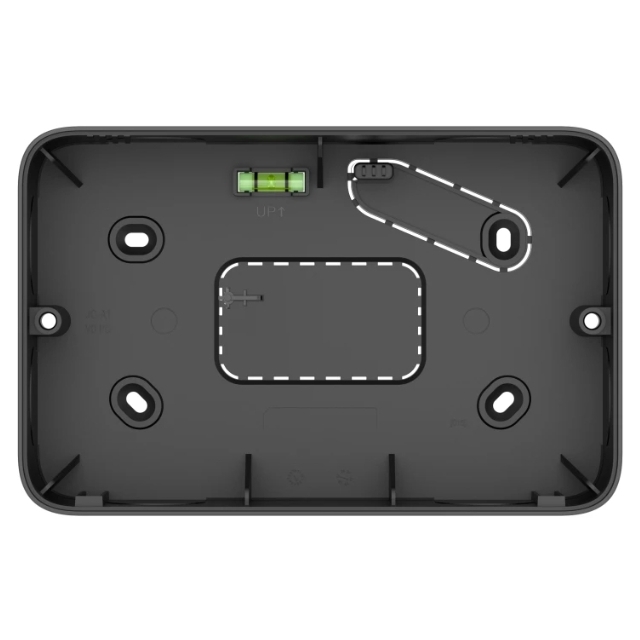

Корпус закрепляется винтами, предусмотренными отверстиями Ø до 20 мм для заведения кабелей.
Рекомендуется монтаж сертифицированными инсталляторами пожарных систем.

Технические характеристики

Тип устройства: Беспроводной интеграционный модуль с 2 входами и 2 релейными выходами
Совместимость: Ajax EN54 Fire Hub Jeweller, EN54 Fire ReX Jeweller

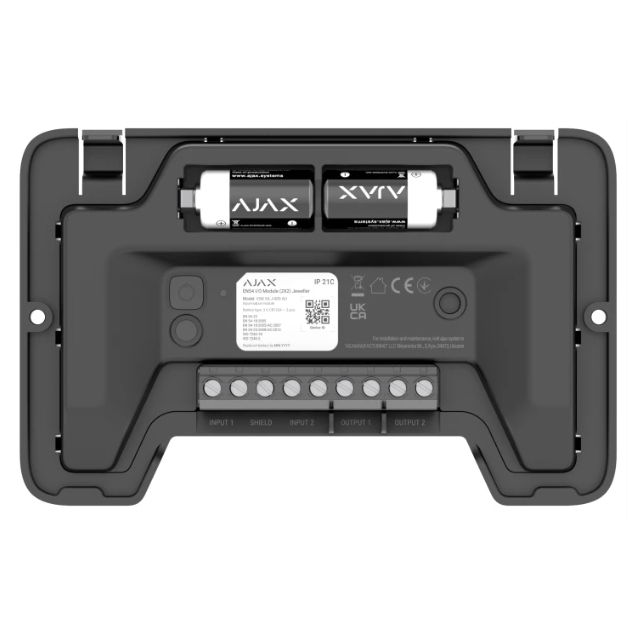

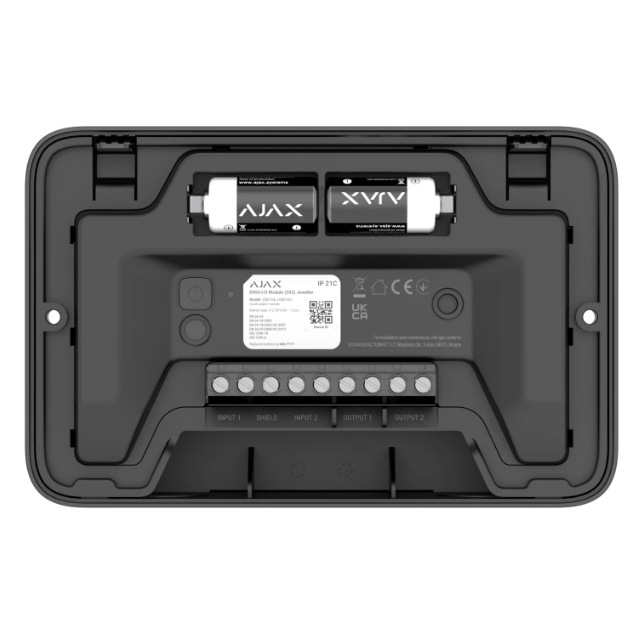

Поддерживаемые схемы подключения:

• Входы: NO, NC, EOL, 2EOL, 3EOL
• Выходы: Нормально открытый/нормально закрытый

Радиопротокол: Jeweller

• Частота: 868,0–868,6 МГц
• Двусторонняя связь
• Защита от глушения
• Модуляция: GFSK
• Дальность коммуникации: до 1700 м

Питание: 2 × CR123A
Защита от раскрытия: Тампер
Рабочая температура: 0…+50 °C
Влажность: до 80%
Кабели: 0,4–2,5 мм², длина до 100 м
Установка: внутри помещений
Размеры: 116×180×62 мм
Вес: 547 г
Цвет: белый, черный
Гарантия: 24 месяца

Преимущества Ajax EN54 I/O Module (2X2)

1. Полная интеграция проводных систем в Ajax

Идеальное решение для модернизации старых систем или расширения возможностей существующей инфраструктуры.

2. Беспроводной монтаж без прокладки новых линий

Достаточно подвести провода к модулю — передача данных происходит радиоканалом.

3. Высокий уровень безопасности и надежности

Соблюдение стандартов EN 54, контроль линий, тампер, информирование о неисправностях и связи.

4. Два входа и два выхода – максимальная гибкость

Один модуль может одновременно принимать сигналы и управлять инженерными системами объекта.

5. Простота настройки в Ajax

Все события и состояния отображаются на вкладке «Устройства», а изменение конфигурации — несколькими нажатиями.

Рекомендации по установке

• Монтаж должен производить сертифицированный установщик систем EN 54.
• Избегайте размещения модуля вблизи металлических конструкций, источников помех и влажных зон.
• Не устанавливайте устройство ближе 1 метра к пожарной панели.
• Правильный выбор схемы подключения (EOL/2EOL/3EOL) гарантирует корректный контроль линии.
• Регулярно проверяйте состояние батарей в Ajax.

Рекомендации по покупке

Ajax EN54 I/O Module (2X2) Jeweller подходит для:

• модернизации существующих проводных пожарных систем;
• объектов, где необходимо перейти на беспроводное решение без замены старых устройств;
• расширение функционала системы Ajax автоматикой и дополнительными модулями;
• профессиональных инсталляторов, работающих по стандартам EN 54

Это надежный, гибкий и профессиональный модуль, обеспечивающий совместимость проводных устройств с современной экосистемой Ajax без сложного монтажа.
