Применение
Клапаны противопожарные Vents КП-2-400х200-2-ПВП230Т-СН-1 предназначены для автоматического перекрытия технологических отверстий и отверстий в местах прохождения вентиляционных каналов через межэтажное перекрытие, стены, перегородки, а также для перекрытия отверстий в
ограждающих конструкциях приточно-вытяжных каналов противодымной вентиляции. Клапаны этого исполнения не предназначены для установки в воздухопроводах и каналах помещений категорий А и Б пожаровзрывоопасности, в местных отсосах взрывоопасных смесей.
Предел огнестойкости клапана противопожарного дымового универсального серии КПД-2 составляет не менее 120 мин (ЕI 120) при температуре 600 °С.
Конструкция

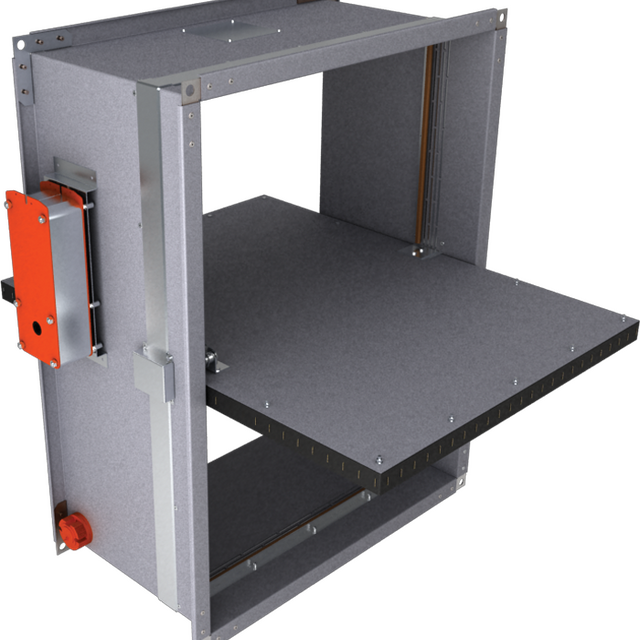

Клапаны серии КП-2 выполнены в общепромышленном исполнении с минимизированной элементной базой и использованием низколегированной оцинкованной стали. Заслонка клапана выполнена из огнестойкого материала.
Канальный тип подразумевает наличие в корпусе двух присоединительных фланцев для встраивания в вентиляционный канал (систему воздуховодов) и наружное размещение элементов исполнительного механизма для удобства их обслуживания извне.
В клапанах серии КП-2...ПНП/КП-2...ПВП/КП-2...ПСП имеется разделитель горячей и холодной зон.

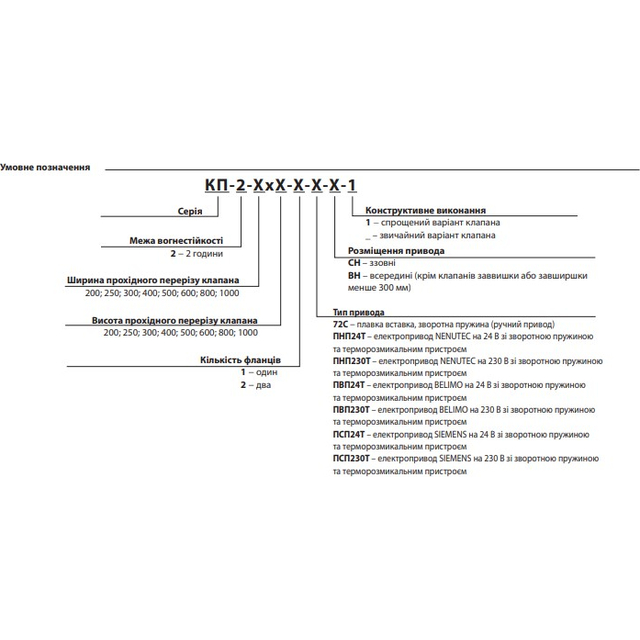

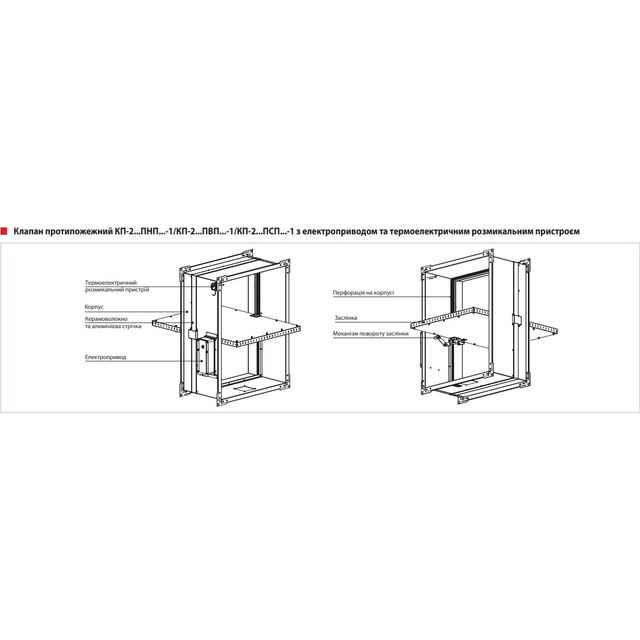

Клапаны серии КП-2...ПНП...-1/КП-2...ПВП...-1/КП-2... - ПСП...-1 выполнены в упрощенном конструктивном исполнении:
– упрощенный механизм поворота заслонки;
– вместо разделителя зон выполнена перфорация на корпусе, закрытая керамоволоконным материалом и алюминиевым скотчем;
– новый материал и толщина заслонки.
В зависимости от выполнения клапаны серии КП оснащены:
механическим приводным устройством с плавкой вставкой и возвратной пружиной.
Приведение клапана в рабочее положение осуществляется при срабатывании плавкой вставки на повышение температуры. Возврат клапана в охранное положение производится только вручную с помощью рукоятки и заменой плавкой вставки через люк. Механизм аварийного срабатывания клапана: заслонка установлена в охранное положение (состояние клапана вне огневого воздействия) с помощью ручки, находящейся на внешней стороне клапана (при установке заслонки клапана в охранное положение возводится обратная пружина), положение ручки фиксируется замком. В случае аварийного срабатывания (состояние клапана при непосредственном огневом воздействии) плавка вставка разъединяется и приводит в действие замок, освобождающий ручку, и возвратная пружина приводит заслонку клапана в рабочее положение.
Электроприводом со встроенной возвратной пружиной и терморазмыкающим устройством дублирующего действия .
Привод клапана в рабочее положение (при непосредственном огневом воздействии): дистанционно, с помощью электропривода.
Приведение клапана в рабочее или охранное положение может осуществляться полностью дистанционно с пульта управления или вручную, с использованием рукоятки ручной сводки, которая всегда входит в комплект обязательной поставки к электроприводу.
При срабатывании пульта управления терморазмыкающее дублирующее устройство прерывает подачу электричества на электропривод, и возвратная пружина привода приводит клапан в рабочее состояние. Механизм аварийного срабатывания клапана: заслонка клапана автоматически устанавливается в охранное (состояние клапана вне огневого воздействия) положения.
Электропривод постоянно находится под напряжением.
Далее, в случае аварийного срабатывания (состояние клапана при непосредственном огневом воздействии): электропривод с обратной пружиной отключается от питания и заслонка клапана автоматически устанавливается в рабочее положение за счет энергии пружины.
В случае отключения напряжения питания, не связанного с пожаром, и последующего его включения на приводе с обратной пружиной заслонка клапана возвращается в охранное положение
Монтаж
Монтаж клапана в противопожарной ограждающей конструкции производится в соответствии с действующими нормами и правилами. Огнестойкость заделки должна быть не ниже огнестойкости ограждающей конструкции.
Клапаны можно устанавливать в любом положении вертикальных и горизонтальных проходах противопожарных конструкций. Проходы для установки клапанов должны быть сделаны так, чтобы избежать переноса всех нагрузок от противопожарных конструкций на корпус клапана.
Прилегающий воздуховод должен быть подвешен так, чтобы исключить перенос нагрузки от воздуховода на фланец клапана.

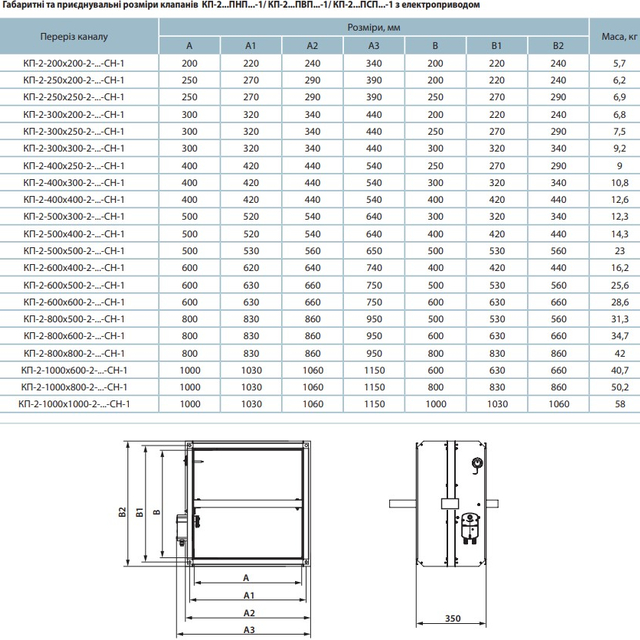

Минимальное свободное пространство для подступа к руководящим частям должно быть не менее 350 мм. Должно быть доступно смотровое отверстие. В процессе установки нужно учесть размер «К».
При установке двух или более клапанов в одной противопожарной разделительной конструкции расстояние между двумя соседними клапанами должно быть не менее 200 мм.
Клапан должен быть установлен так, чтобы заслонка клапана (в закрытом положении) была расположена в плоскости противопожарной разделительной конструкции. Если такой монтаж невозможен, корпус клапана между противопожарной разделительной конструкцией и заслонкой клапана должен быть изолирован материалом в соответствии с действующими стандартами. Механизм управления клапана должен быть защищен от повреждений и
загрязнений. Корпус клапана не должен деформироваться при заделке. После монтажа заслонка не должна цепляться за корпус клапана при открывании или закрывании.
Пожарный клапан можно встроить в плотную стеновую конструкцию, изготовленную, например, из обычной бетонной кладки толщиной не менее W = 100 мм или в гипсокартонную стену с необходимой степенью.
огнестойкости или в плотную потолочную конструкцию, изготовленную, например, из обычного бетона толщиной не менее W = 150 мм. Для уплотнения клапана в разделительной конструкции запрещено
использовать различные пенящиеся вещества.
