Grundfos CR3-7 A-FGJ-AE-HQQE 3x230 – в эртикальный, многоступенчатый центробежный насос с всасывающим и напорным патрубками на одном уровне ("in-line"). Головка и основание насоса выполнены из чугуна, все остальные смачивающиеся детали выполнены из нержавеющей стали. Картриджевое уплотнение вала обеспечивает высокую надежность, безопасность работы, а также легкий доступ и обслуживание. Передача электроэнергии производится с помощью жесткой разъединенной муфты. Соединение трубопроводов осуществляется с помощью комбинированных фланцев DIN-ANSI-JIS.
Насос оснащен 3-фазным асинхронным двигателем с вентиляторным охлаждением.
Жидкость:
- Рабочая жидкость: вода.
- Диапазон температур жидкости: -20..120°C.
- Температура перекачиваемой жидкости: 20°C.
- Плотность: 998.2 кг/м³.

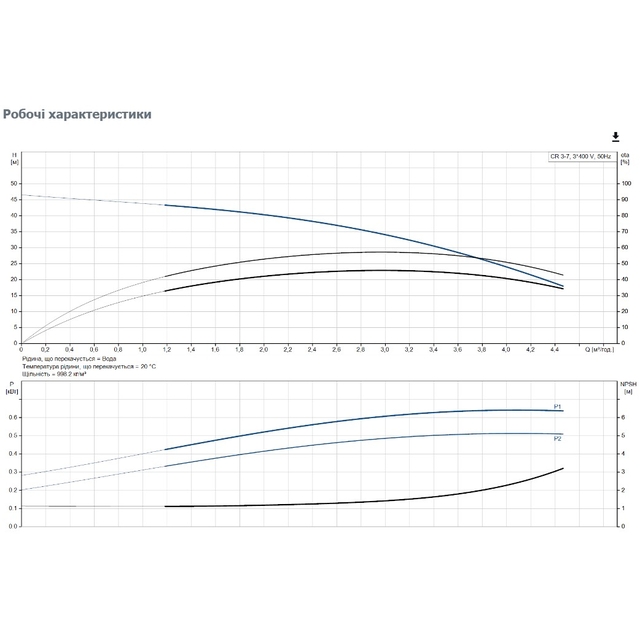

Технические данные:
- Скорость насоса, при которой рассчитаны его характеристики: 2856 об/мин.
- Номинальный расход: 3 м³/час.
- Номинальный напор: 32,8м.
- Расположение насоса: вертикальное.
- Тип уплотнения вала: одинарное.
- Сертификаты: CE, EAC, UKCA, SEPRO.
- Сертификаты для питьевой воды: WRAS, ACS.
- Допуски на рабочие характеристики ISO9906:2012 3B.
Материалы:
- Основание: Cast iron, EN 1561, EN-GJL-200, ASTM A48-25B.
- Рабочее колесо: сталь нержавеющая, EN 1.4301, AISI 304.
- Подшипники внутренние: SIC.
Монтаж:
- Максимальная температура внешней среды: 40 °C.
- Максимальное рабочее давление: 25 бар.
- Максимальное давление при заданной температуре: 25 бар/120 °C., 25 бар/-20 °C.
- Тип соединения: DIN/ANSI/JIS.

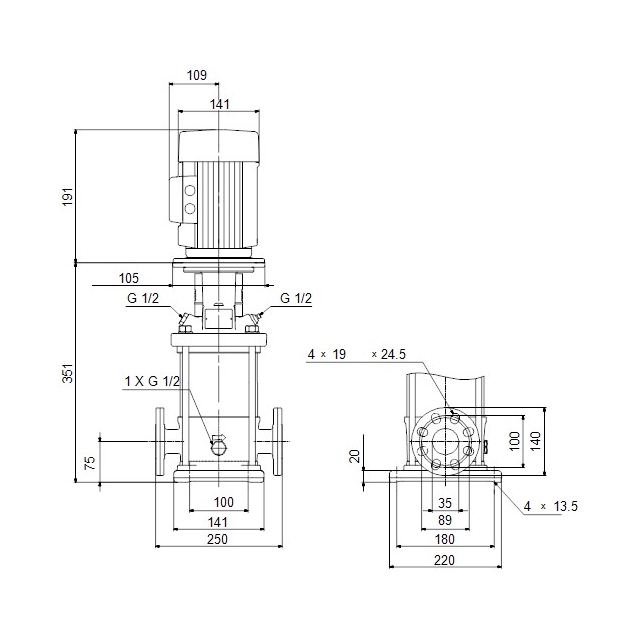

- Размер всасывающего патрубка: DN 25/32., 1 1/4″.
- Размер напорного патрубка: DN 25/32., 1 1/4″.
- Номинальное давление: PN 25.
- Фланцевое впускное отверстие: 250 фунт.
- Размер фланца электродвигателя: FT85.

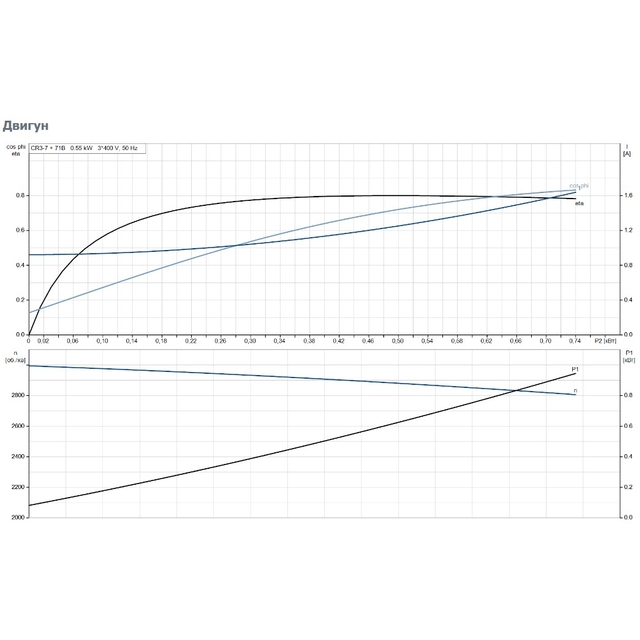

Данные электрооборудования.
- Стандарт электродвигателя – IEC.
- Тип электродвигателя – 71B.
- Номинальная мощность – P2 – 0.55 кВт.
- Энергия (Р2), необходимая для насоса – 0.55 кВт
- Частота питающей сети – 50 Гц.
- Номинальное напряжение – 3 x 220-240D/380-415Y.
- Номинальный ток – 2.50/1.44A.
- Пусковой ток – 580-620%.
- Cos фи – характеристика мощности – 0.80-0.70.
- Номинальная скорость – 2830-2850 об/мин.
- Класс энергоэффективности – IE3.
- Эффективность электродвигателя при полной перегрузке – 77.8 %.
- Эффективность двигателя при 3/4 нагрузки – 81.5-78.5%.
- Эффективность электродвигателя при 1/2 перегрузки – 79.5-74.5 %.
- Количество полюсов – 2.
- Класс защиты (IEC 34-5) – 55 Dust/Jetting.
- Класс изоляции (IEC 85) – F.
- Встроенная защита электродвигателя отсутствует.
- Номер электродвигателя – 85805103.
