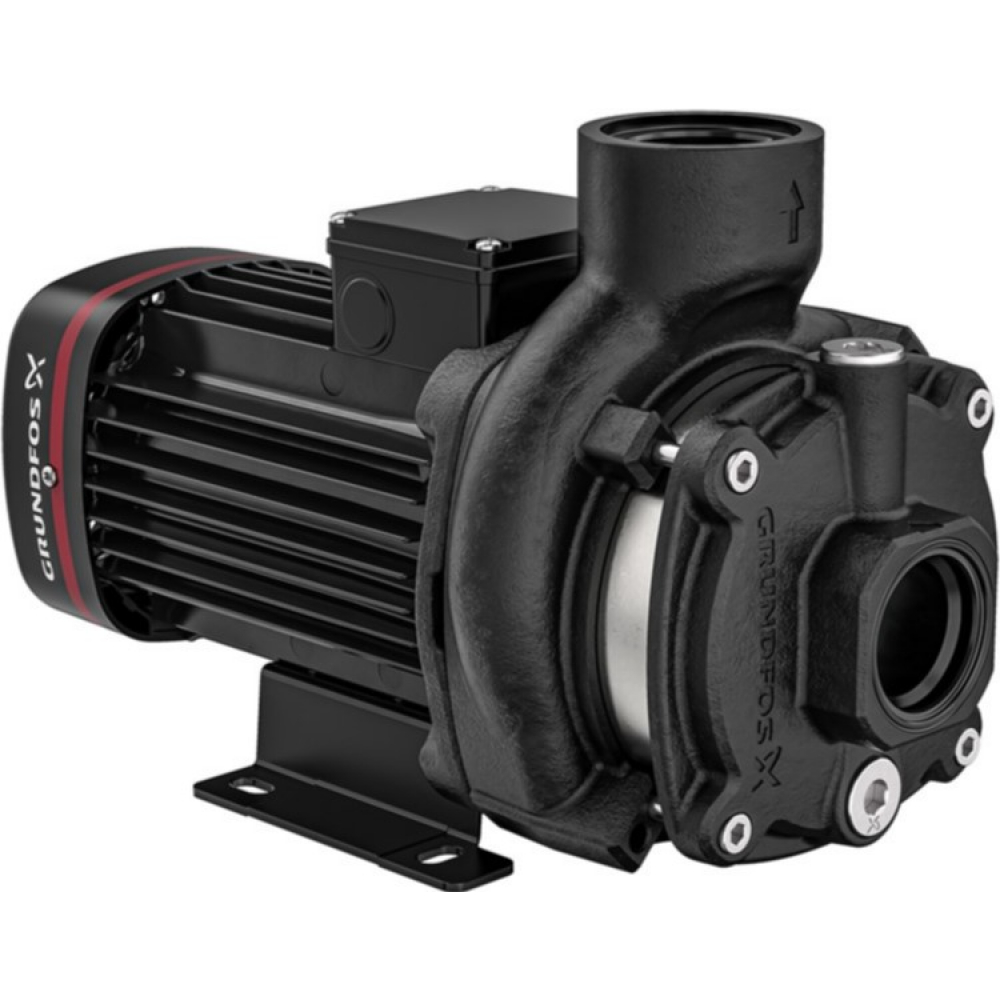

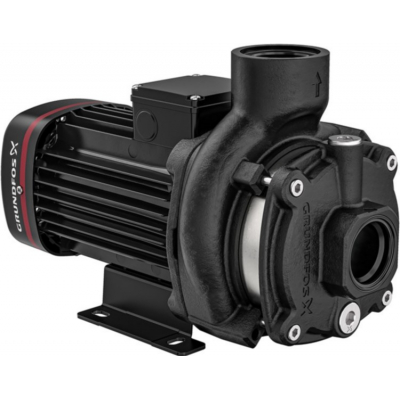

Поверхностный насос центробежный Grundfos CM 5-2 A-R-A-E-AQQE F-A-A-N (96807031)

CM 5-2 ARAE-AQQE FAAN

Насос CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 3-фазным, 220-240D/380-415Y В, 50 Гц, монтируемым на лапах двигателем. Насос с осевым всасывающим патрубком и радиальным выпускным патрубком, в частности, торцевым уплотнением вала особой конструкции в исполнении AQQE. Вал, рабочие колеса, камеры и пробки заливных отверстий сделаны из нержавеющей стали. Всасывающий и напорный патрубки изготовлены из чугуна.

Насос CM может работать как CME, если к электродвигателю подключить преобразователь частоты CUE.

Жидкость:

• Рабочая жидкость – вода
• Диапазон температуры жидкости: -20 .. 90 °C
• Температура перекачиваемой жидкости: 20 °C
• Плотность – 998.2 кг/м³

Технические данные:

• Скорость насоса, при которой рассчитаны его характеристики – 2900 об/мин.
• Номинальный расход – 4,7 м³/час.
• Номинальное давление - 14,83 м
• Рабочие колеса – 2

Материалы:

• Корпус насоса – чугун EN-GJL-200, ASTM A48-25A
• Рабочее колесо – нержавеющая сталь EN 1.4301, AISI 304

Монтаж:

• Диапазон температуры окружающей среды: -20 .. 55 °C
• Максимальное рабочее давление – 10 бар
• Максимальное давление при заданной температуре – 10 бар/90 °C
• Тип соединения – Rp
• Размер всасывающего патрубка – 1 1/4″
• Размер напорного патрубка - 1"
• Положение напорного патрубка – 12
• Код присоединения – R

Данные электрооборудования:

• Стандарт электродвигателя – IEC
• Типоразмер – 71А
• Класс энергоэффективности – IE2
• Номинальная мощность – P2 – 0.46 кВт
• Частота питающей сети – 50 Гц
• Номинальное напряжение – 3 x 220-240D/380-415 В
• Номинальный ток – 2,0-2,2/1,0-1,2 AA
• Пусковой ток – 490-530%
• Номинальная скорость – 2770-2820 об/мин
• Класс защиты (IEC 34-5) – IP55
• Класс изоляции (IEC 85) – F
