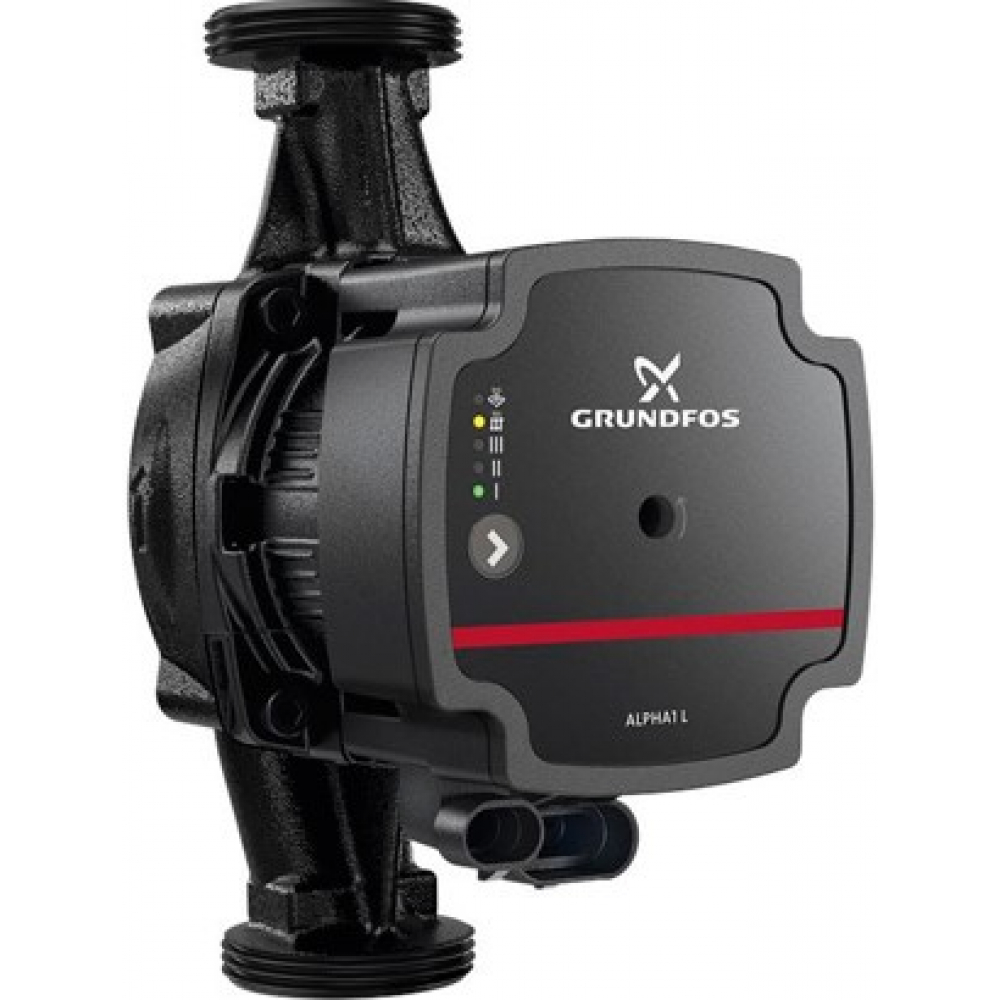

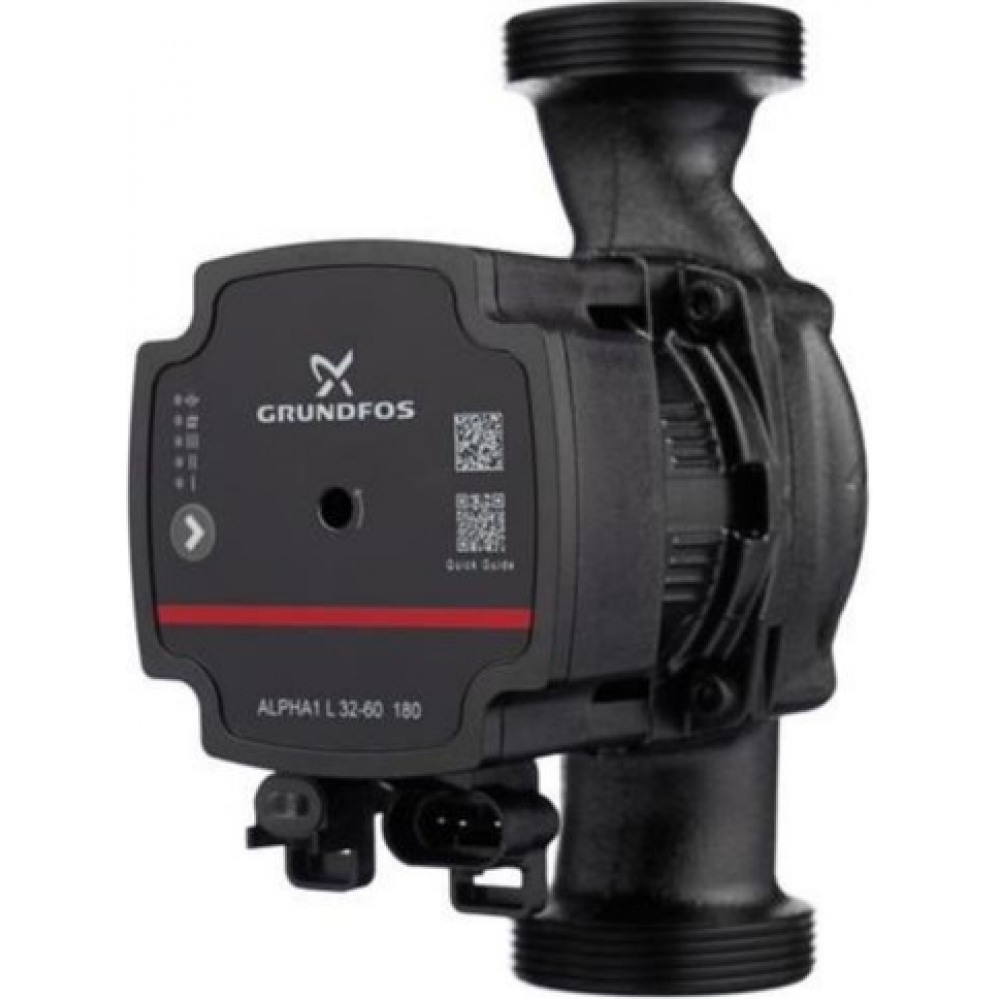

Циркуляционный насос Grundfos Alpha 1 L 32-60 180 (99160590)

Grundfos ALPHA1 L 32-60 180 (99160590) – это высокоэффективный циркуляционный насос – насос с электродвигателем на постоянных магнитах (технология ECM) предназначен для систем отопления. Он может использоваться как автономный или интегрированный насос в существующих системах отопления в качестве замены или в новых системах отопления.

Насос имеет три режима управления: радиаторный, режим "теплый пол" и режим с фиксированной скоростью.

Кроме того, скорость можно контролировать посредством низковольтного сигнала ШИМ (широтно-импульсной модуляции).

Все компоненты насоса – керамический вал и радиальные подшипники, углеродистый упорный подшипник, защитная гильза ротора, подшипниковая пластина и корпус ротора из нержавеющей стали, рабочее колесо из композита – обеспечивают долгий срок службы. Воздух из насоса удаляется автоматически, что упрощает пусконаладочные работы и выбор режима управления.

Компактная конструкция с головкой насоса со встроенным блоком и панелью управления подходит для большинства распространенных установок, в т.ч. для котлов.

Насос и двигатель составляют единый блок. Насос, оснащенный электродвигателем с мокрым ротором, что означает, что подшипники смазываются перекачиваемой жидкостью. Эти конструктивные особенности обеспечивают эксплуатацию, не требующую обслуживания.

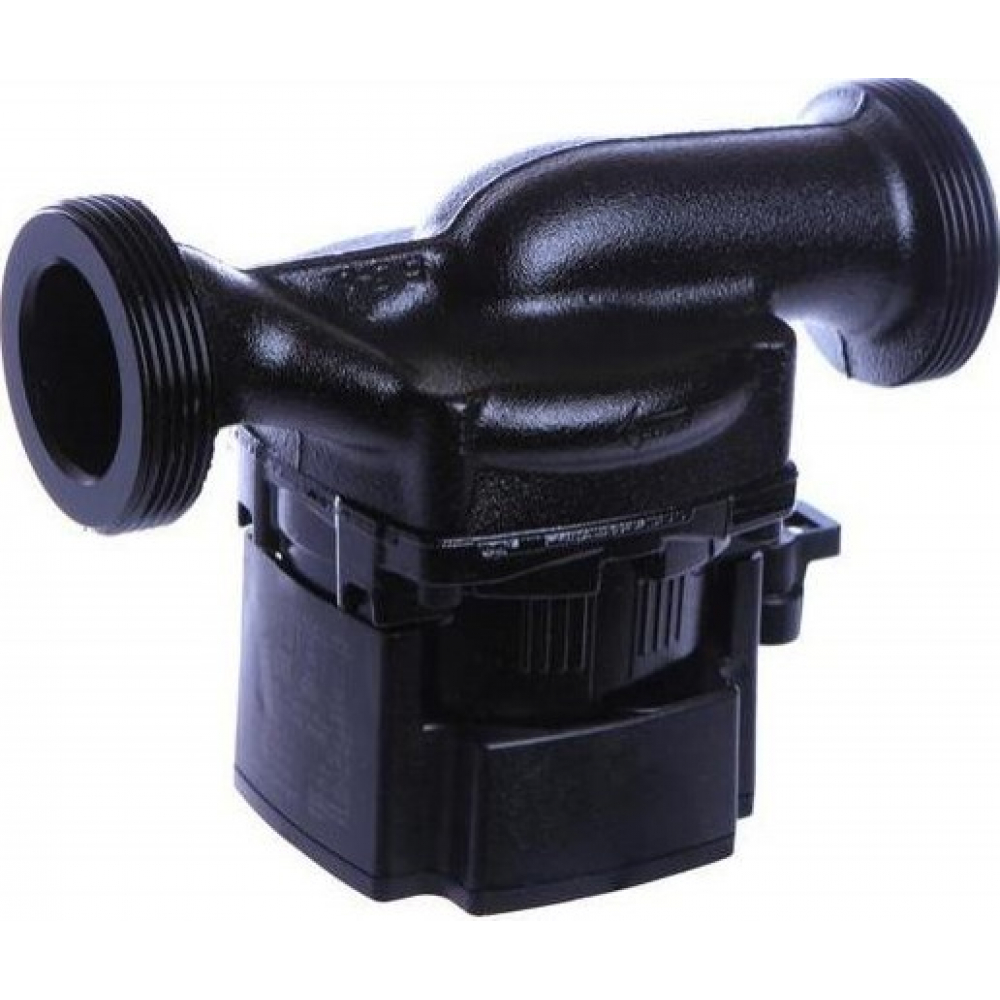

Корпус насоса изготовлен из чугуна с катафорезным покрытием, что обеспечивает защиту от коррозии.

Используется высокоэффективный синхронный двигатель с ротором на постоянных магнитах/компактным статором. Контроллер насоса встроен в блок управления, установленный на корпусе статора и подсоединенный к статору через кабельный штекер.

Особенности ALPHA1 L:

• Три кривые с фиксированной скоростью.
• Радиаторный режим.
• Режим "теплый пол".
• ШИМ-профиль для систем отопления (профиль A). ШИМ-сигнал – это метод генерации аналогового сигнала с помощью цифрового источника.
• Энергооптимизированный, соответствует директиве ErP.
• Разблокировочный винт, расположенный с передней части блока управления.
• Работает надежно и эффективно даже в самых сложных условиях.
• Регулируемая и гибкая заглушка с двумя возможными положениями кабельного ввода.

Технические данные:

1. Номинальный расход – 1.94 м³/час.
2. Номинальный напор – 3.28м.
3. Ориентация головки насоса – 6H.

Материалы:

1. Корпус насоса – чугун EN 1561 EN-GJL-150 ASTM A48-150B.
2. Рабочее колесо – композит PES+30% GF.

Монтаж:

1. Диапазон температуры внешней среды: 0 .. 55 °C.
2. Максимальное рабочее давление – 10 бар.
3. Тип соединения – G.
4. Д-р подключения – 2″.
5. Номинальное давление соединения – PN 10.

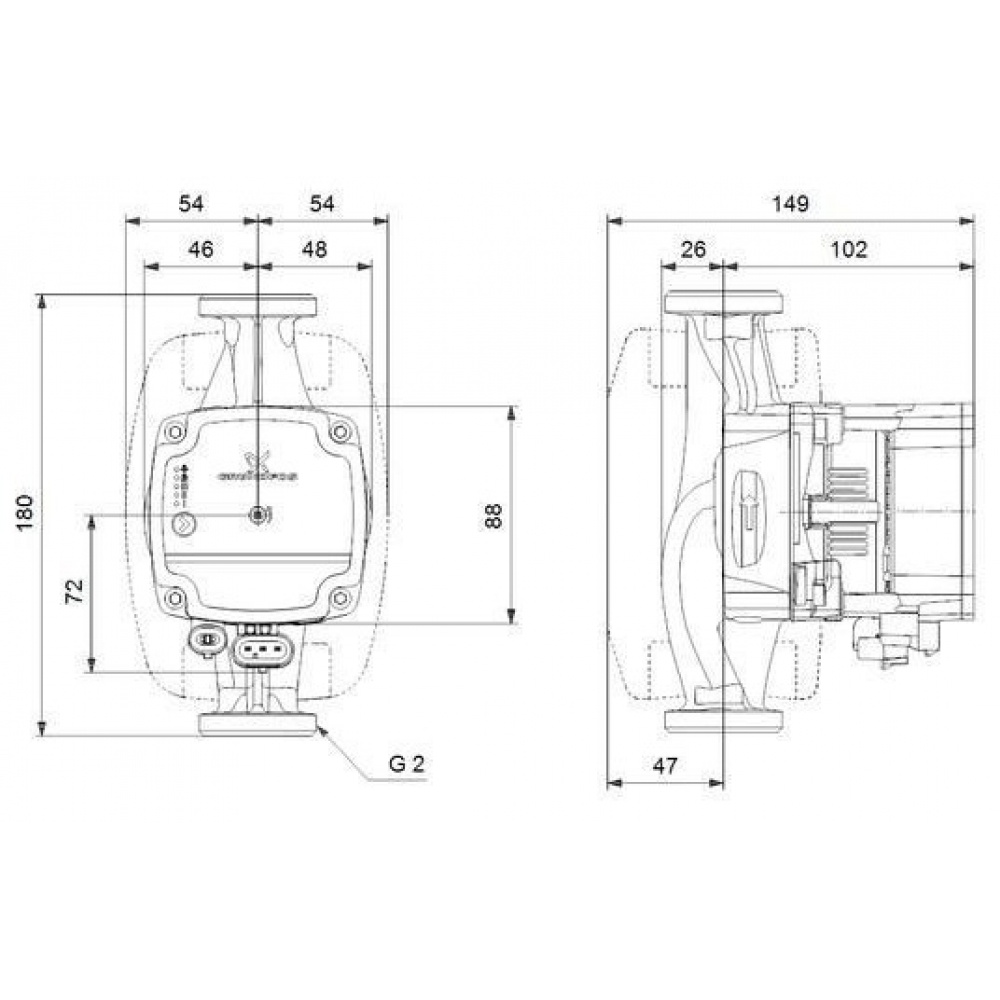

6. Монтажная длина – 180 мм.

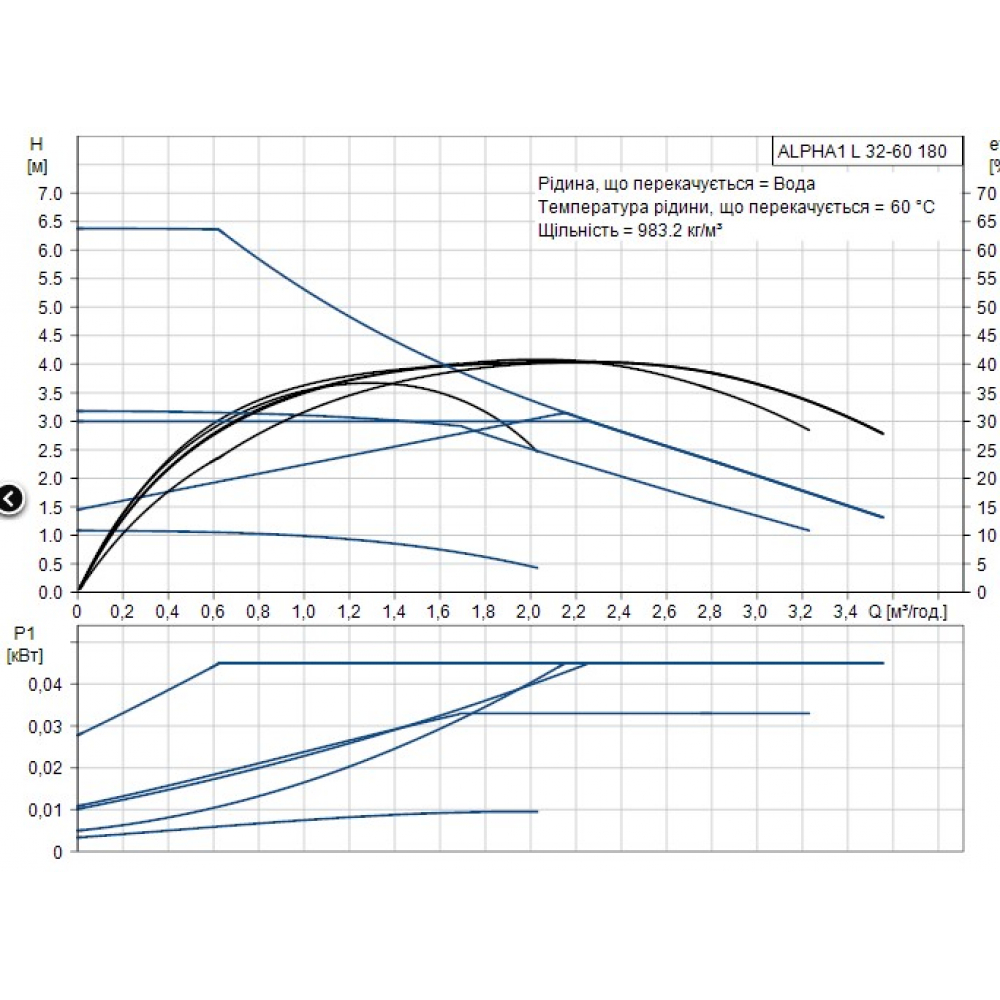

Жидкость.

1. Рабочая жидкость – вода.
2. Диапазон температур жидкости: 2...95 °C.
3. Температура перекачиваемой жидкости: 60 °C.
4. Плотность – 983.2 кг/м³.

Данные электрооборудования.

1. Минимальная потребляемая мощность: Р1 – 4 Вт.
2. Потребляемая мощность: P1 – 45 Вт.
3. Частота сети питания – 50/60 Гц.
4. Номинальное напряжение – 1 x 230 В.
5. Максимальное потребление тока – 0.05.. 0.42 A.
6. Класс защиты (IEC 34-5) – X4D.
7. Класс изоляции (IEC 85) – F.
8. Тепловая защита – ELEC.
